h) Strommessung „A“
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schal-
tungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V/ACrms oder 35 V/DC anlie-
gen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis darf 1000 V in CAT III bzw. 600 V in CAT IV nicht
überschreiten.
Messungen am A-Messeingang dürfen nur für max. 3 Minuten, am mA-Messeingang nur für max.
10 Minuten durchgeführt werden. Der Pausenintervall beträgt mind. 20 Minuten.
Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf einen kleineren
Messbereich. Vor einem Messbereichswechsel immer die Schaltung stromlos schalten. Alle Strommessberei-
che sind abgesichert und somit gegen Überlastung geschützt.
Zur Messung von Gleichströmen (A
) und
Wechselströmen (A
) gehen Sie wie folgt vor:
-
Schalten Sie das DMM ein und wählen den Messbereich „A“.
- In der Tabelle sind die unterschiedlichen Messfunktionen und
die möglichen Messbereiche ersichtlich. Wählen Sie den Mess-
bereich und die zugehörigen Messbuchsen.
Messfunktion Messbereich Messbuchsen
mA 0,001 mA - 100 mA COM + mA
A 0,001 A - 10 A COM + A
- Stecken Sie die rote Messleitung in die mA- oder A-Messbuch-
se. Die schwarze Messleitung stecken Sie in die COM-Mess-
buchse.

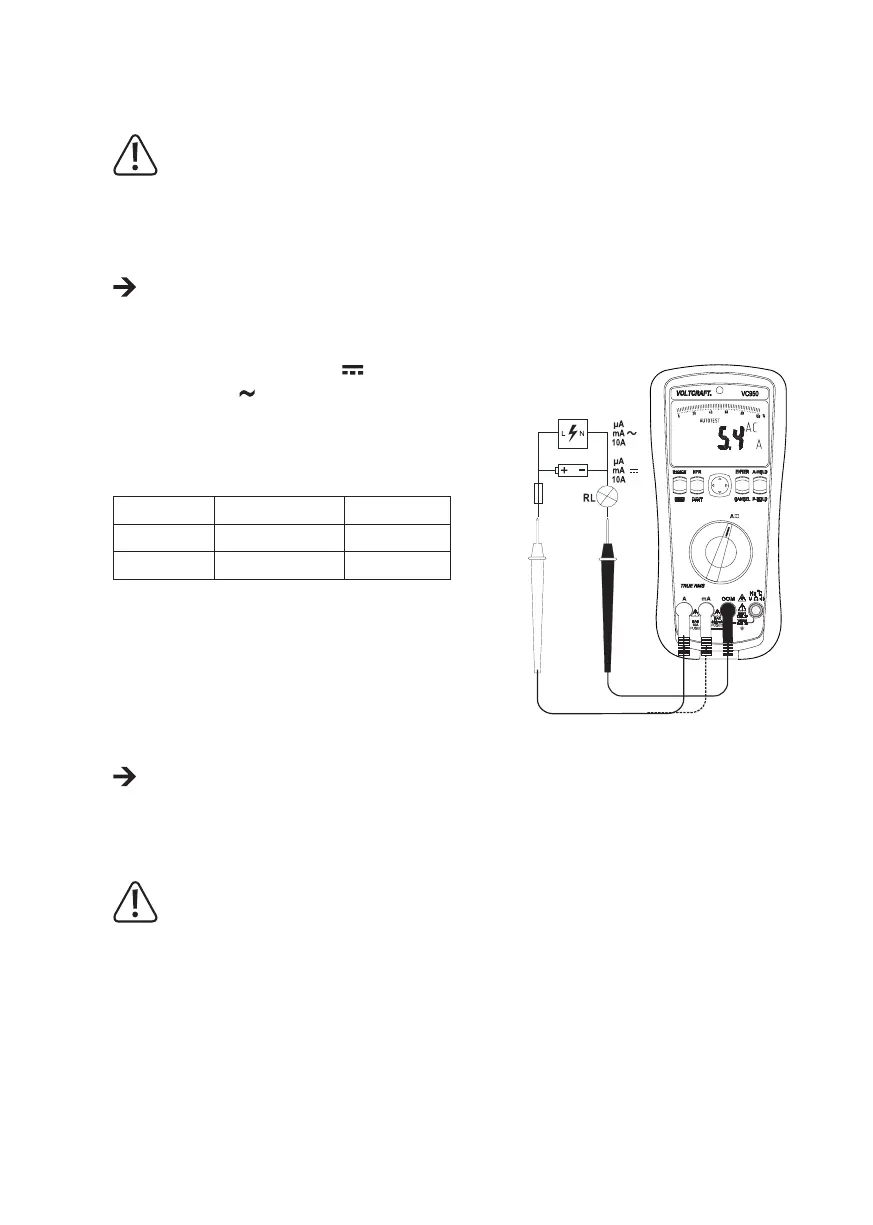

- Verbinden Sie die beiden Messspitzen in Reihe mit dem Mes-
sobjekt (Batterie, Schaltungusw.); die jeweilige Polarität des
Messwertes wird zusammen mit dem augenblicklichen Mess-
wert im Display angezeigt.
Sobald bei der Gleichstrommessung ein Minus „-“ vor dem Messwert erscheint, verläuft der Strom entgegenge-
setzt (oder die Messleitungen sind vertauscht).
- EntfernenSienachMessendedieMessleitungenvomMessobjektundschaltenSiedasDMMaus.
Messen Sie im 10A-Bereich auf keinen Fall Ströme über 10 A bzw. im mA Bereich Ströme über
100 mA, da sonst die Sicherungen auslösen.
16
