VOLTCRAFT VC950 User Manual

107

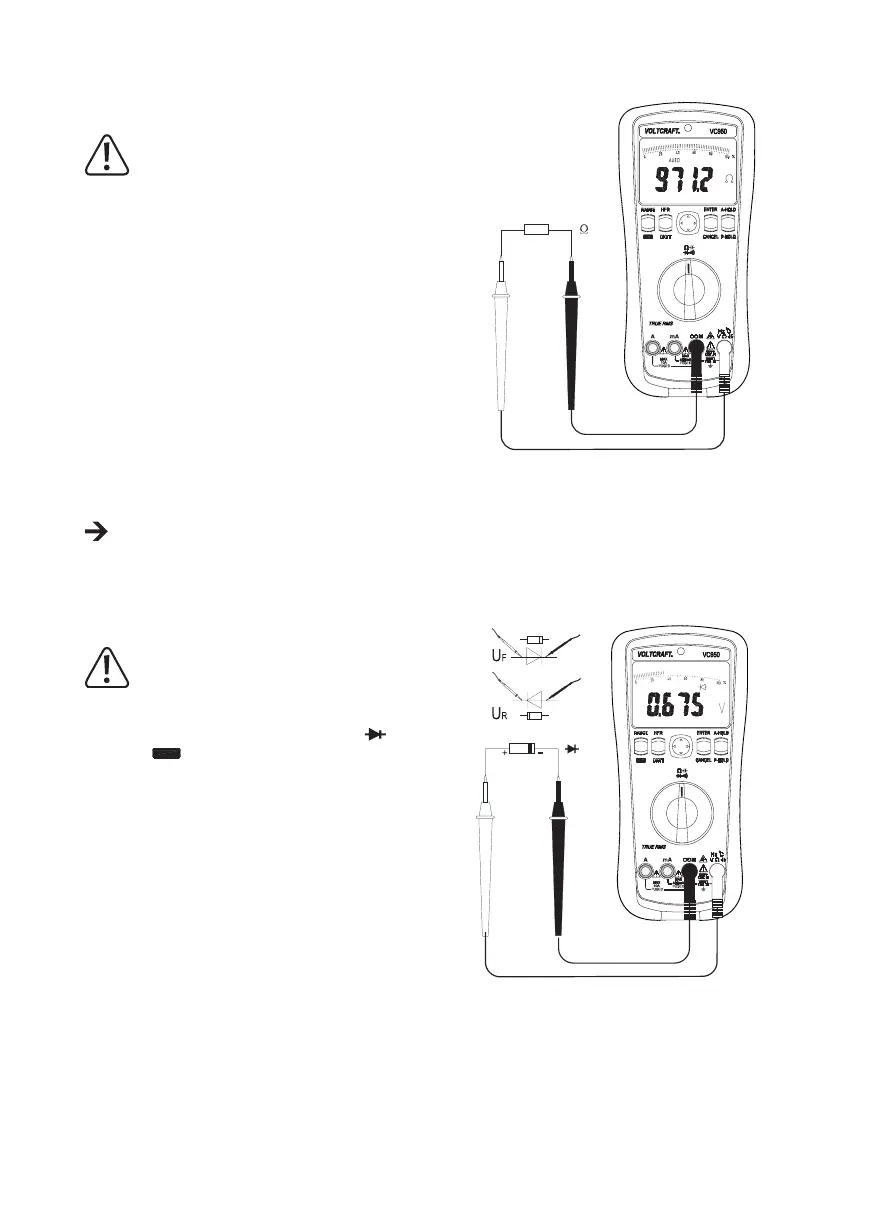

d) Weerstandsmeting
Controleer of alle te meten schakeldelen, schake-
lingen en componenten evenals andere meetob-
jecten absoluut spanningsloos en ontladen zijn.
Voor de weerstandsmeting gaat u als volgt te werk:
- Schakel de DMM in en kies het meetbereik “Ω”.
- Steek het rode meetsnoer in de Ω-meetbus (7), het zwarte in
de COM-aansluiting (8).
- Controleer de meetsnoeren op doorgang door beide meetstif-
ten met elkaar te verbinden. Nu moet zich een weerstands-
waarde van ca. 0 - 0,5 ohm instellen (de eigen weerstand van
de meet-snoeren).
- Sluitnudebeidemeetstiftenaanophetmeetobject.Demeet-
waarde wordt op het display weergegeven, mits het meetob-
jectniethoogohmigofonderbrokenis.Wachttotdedisplay-
waardegestabiliseerdis.Bijweerstanden>1MOhmkandit
enkele seconden duren.
- Zodra“OL”(voorOverload=overbelasting)ophetdisplayver-
schijnt,hebtuhetmeetbereikoverschredenofishetmeetcircuitonderbroken.
- VerwijdernahetmetendemeetsnoerenvanhetmeetobjectenschakeldeDMMuit.
Wanneer u een weerstandsmeting uitvoert, moet u erop letten dat de meetpunten waarmee de meetstiften in
contactkomen,vrijzijnvanvuil,olie,soldeerharsofdergelijke.Dergelijkeomstandighedenkunnenhetmeetre-
sultaat vervalsen.
e) Diodetest
Controleer of alle te meten schakeldelen, scha-
kelingen en componenten evenals andere meet-
objecten absoluut spanningsloos en ontladen
zijn.
- Schakel de DMM in en kies het meetbereik
. Druk op
de toets om de meetfunctie om te schakelen. Op het
displayverschijnthetdiodesymbool.Doornogmaalsopde
knop te drukken, wordt de eerste meetfunctie ingeschakeld.
- Steek het rode meetsnoer in de Ω-meetbus (7), het zwarte
in de COM-aansluiting (8).
- Bij open en kortgesloten meetingang/meetcircuit (bijv. bij
een defecte diode) wordt “- - - - -” weergegeven.
- Sluit nu de beide meetsnoeren aan op het meetobject
(diode).
- In de display wordt de doorlaatspanning “UF” in Volt (V)
weergegeven. Wanneer er een minteken voor de meet-
waarde staat, wordt de diode in sperrichting (UR) gemeten.
Voer een tegenpolige meting uit, om dit te controleren.
- Verwijdernahetmetendemeetsnoerenvanhetmeetobject
en schakel de DMM uit.
