VOLTCRAFT VC950 - F) Doorgangstest; G) Capaciteitsmeting

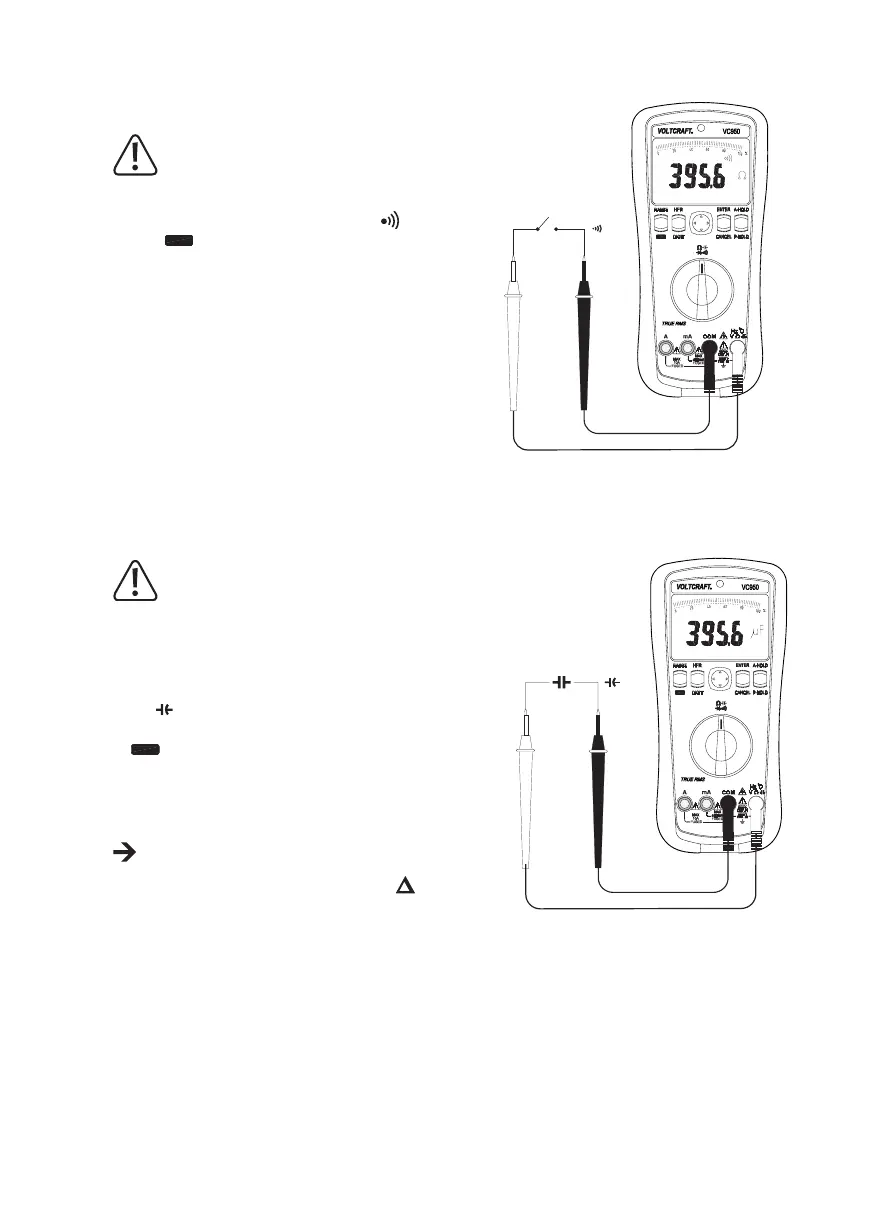

f) Doorgangstest
Controleer of alle te meten schakeldelen, scha-
kelingen en componenten evenals andere meet-
objecten absoluut spanningsloos en ontladen
zijn.
- Schakel de DMM in en kies het meetbereik
. Druk op de
toets om de meetfunctie om te schakelen. Op het
displayverschijnt het symbool voorde doorgangsmeting.
Door nogmaals op de knop te drukken, wordt de volgende
meetfunctie ingeschakeld.
- Steek het rode meetsnoer in de Ω-meetbus (7), het zwarte
in de COM-aansluiting (8).
- Als doorgang wordt een meetwaarde <50 ohm herkend;
hierbij klinkt een pieptoon. Het meetbereik gaat tot max.
1000 Ohm.
- Zodra“OL”(voorOverload=overbelasting)ophetdisplay
verschijnt, hebt u het meetbereik overschreden of is het
meetcircuit onderbroken.
- VerwijdernahetmetendemeetsnoerenvanhetmeetobjectenschakeldeDMMuit.
g) Capaciteitsmeting
Controleer of alle te meten schakeldelen, scha-
kelingen en componenten evenals andere meet-
objecten absoluut spanningsloos en ontladen
zijn.
Let bij elektrolyt-condensatoren absoluut op de
polariteit.
- Schakel de DMM met de draaiknop in en kies het meetbe-
reik
aan de hand van de draaischakelaar (4). Druk op
de toets
om de meetfunctie om te schakelen. In het display
verschijntdeeenheid“µF”. Door nogmaals op de knop te
drukken, wordt de eerste meetfunctie ingeschakeld.
- Steek het rode meetsnoer in de V-meetbus (7); het zwarte
meetsnoer in de COM-meetbus (8).
Opbasisvandegevoeligemeetingangkanhetbij“open”
meetsnoeren komen tot een waarde-indicatie op het dis-
play. Door het selecteren van de functie wordt het
display op “0” gereset. Op het bovenste,
kleine display wordt de basiswaarde (Rel-verschil) weerge-
geven. De autorange-functie wordt gedeactiveerd.
- Verbindnudebeidemeetpunten(rood=pluspool/zwart=minpool)methetmeetobject(condensator).Ophet
displaywordtnakortetijddecapaciteitweergegeven.Wachttotdedisplaywaardegestabiliseerdis.Bijcondensa-
toren>40µFkanditenkelesecondenduren.
- Zodra“OL”(voorOverload=overbelasting)ophetdisplayverschijnt,hebtuhetmeetbereikoverschreden.
- VerwijdernahetmetendemeetsnoerenvanhetmeetobjectenschakeldeDMMuit.
