13

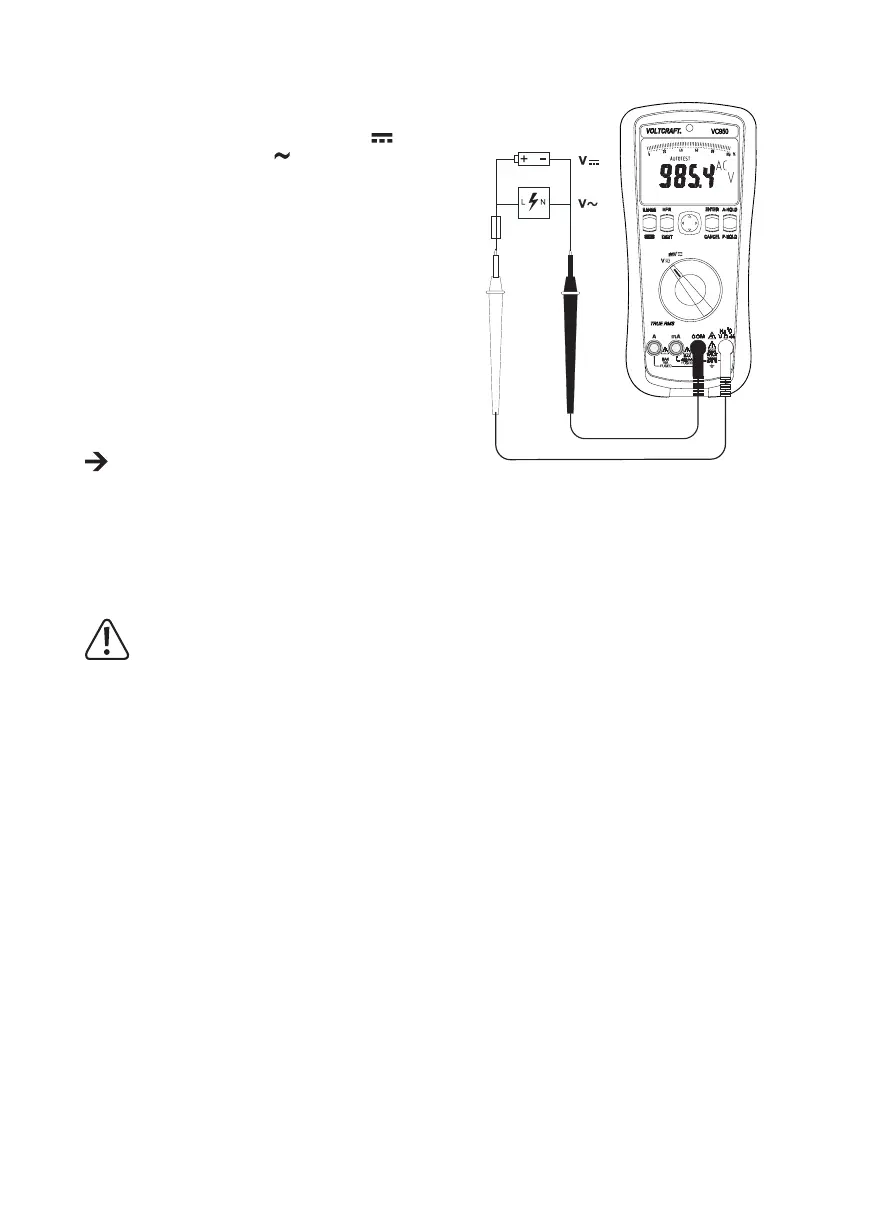

b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „DC“ (V ) und
Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
Schalten Sie das DMM ein und wählen den Messbereich „V“.
FürkleineSpannungenbismax.100mVwählenSie„mV“.
Beachten Sie, dass die zulässigen Höchstwerte (siehe
auch Kapitel Technische Daten) beim Messvorgang nicht
überschritten werden.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- VerbindenSiediebeidenMessspitzenmitdemMessobjekt
(Batterie, Schaltung usw.). Die rote Messspitze entspricht
dem Pluspol, die schwarze Messspitze dem Minuspol.
- DiejeweiligePolaritätdesMesswerteswirdzusammenmit
dem augenblicklichen Messwert im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-“ vor dem
Messwert erscheint, ist die gemessene Spannung negativ
(oder die Messleitungen sind vertauscht). Der Span-
nungsbereich „V DC/AC“ weist einen Eingangswiderstand von >10 MOhm auf.
- EntfernenSienachMessendedieMessleitungenvomMessobjektundschaltenSiedasDMMaus.
c) Tiefpassfilter (HFR = High Frequency Reject)
Nutzen Sie die Tiefpassfilteroption nie zum Prüfen des Vorhandenseins gefährlicher Spannungen!
Die vorhandenen Spannungen können unter Umständen höher sein als angegeben.
Führen Sie immer zuerst eine Spannungsmessung ohne den Filter durch, um etwaige gefährliche
Spannungen zu erkennen.
Die Funktion lässt sich nur im Wechselspannungs-Messbereich aktivieren.
Das DMM ist mit einem Wechselstrom-Tiefpassfilter ausgestattet. Es handelt sich hierbei um eine Wechselspan-
nungsmessung, die über einen Tiefpassfilter geleitet wird, der unerwünschte Spannungen oberhalb von 800 Hz blo-
ckiert.
-
SchaltenSiedasDMMeinundwählendenMessbereich„V“.FürkleineSpannungenbismax.100mVwählenSie„mV“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COM-Messbuchse (8).
- DrückenSiedieTaste„HFR“.ImDisplaywird„HFR“angezeigt.
- VerbindenSiediebeidenMessspitzenmitdemMessobjekt(Batterie,Schaltungusw.).DieroteMessspitzeent-
spricht dem Pluspol, die schwarze Messspitze dem Minuspol.
- DiejeweiligePolaritätdesMesswerteswirdzusammenmitdemaugenblicklichenMesswertimDisplayangezeigt.
- ZumDeaktivierendesTiefpassfiltersdrückenSieerneutdieTaste„HFR“.
