92 | CFW501
Informações Gerais
Português
O inversor de frequência CFW501 também possui funções de CLP (Controlador Lógico
Programável) através do recurso SoftPLC (integrado). Para mais detalhes referentes à
programação dessas funções, consulte o manual do usuário SoftPLC do CFW501.
Os principais componentes do CFW501 podem ser visualizados no blocodiagrama da
figura 2.1 para as Mecânicas A, B e C, e figura 2.2 para a Mecânica D.
Entrada Analógica
(AI1 e AI2)
(*)
Entradas Digitais
(DI1 a DI4)
(*)
Fontes para eletrônica e interfaces
entre potência e controle
RS-485
PC
POTÊNCIA
Retificador
trifásico
Filtro RFI
interno
Motor
U/T1
V/T2
W/T3
DC+
DC-
BR
Inversor com
transistores IGBT
e realimentação
de corrente
Rede de
alimentação
R/L1/L
S/L2/N
T/L3
= Conexão barramento CC
(**)
= Conexão para resistor de frenagem
(**)
Pré-
carga
Software WLP
SUPERDRIVE
(*)
MODBUS
Banco capacitores link CC
IGBT de frenagem (disponível nos
Inversores CFW501...DB...)
HMI
CPU
32 bits
"RISC"
EEPROM
(memória)
Cartão
Plug-in do
Usuário
Interface
RS485
Saída
Analógica
(AO1)
(*)
Fonte 24 V
Fonte 10 V
Saída Digital
DO1 (RL1) e
DO3 (RL2)
Saída Digital
DO2 (TR)
(*)
HMI (remota)
Realimentação
de tensão
(**)
PE
PE
Cartão de Memória
(MCard)
Acessório
CONTROLE
CONTROLE
PLUG-IN RS485
= Interface homem-máquina
(*) O número de entradas/saídas analógicas/digitais, bem como outros recursos, podem sofrer variações de acordo com o
módulo plug-in utilizado. Para mais informações, consulte o guia fornecido com o acessório ou no CD-ROM.
(**) Não disponível na mecânica A.

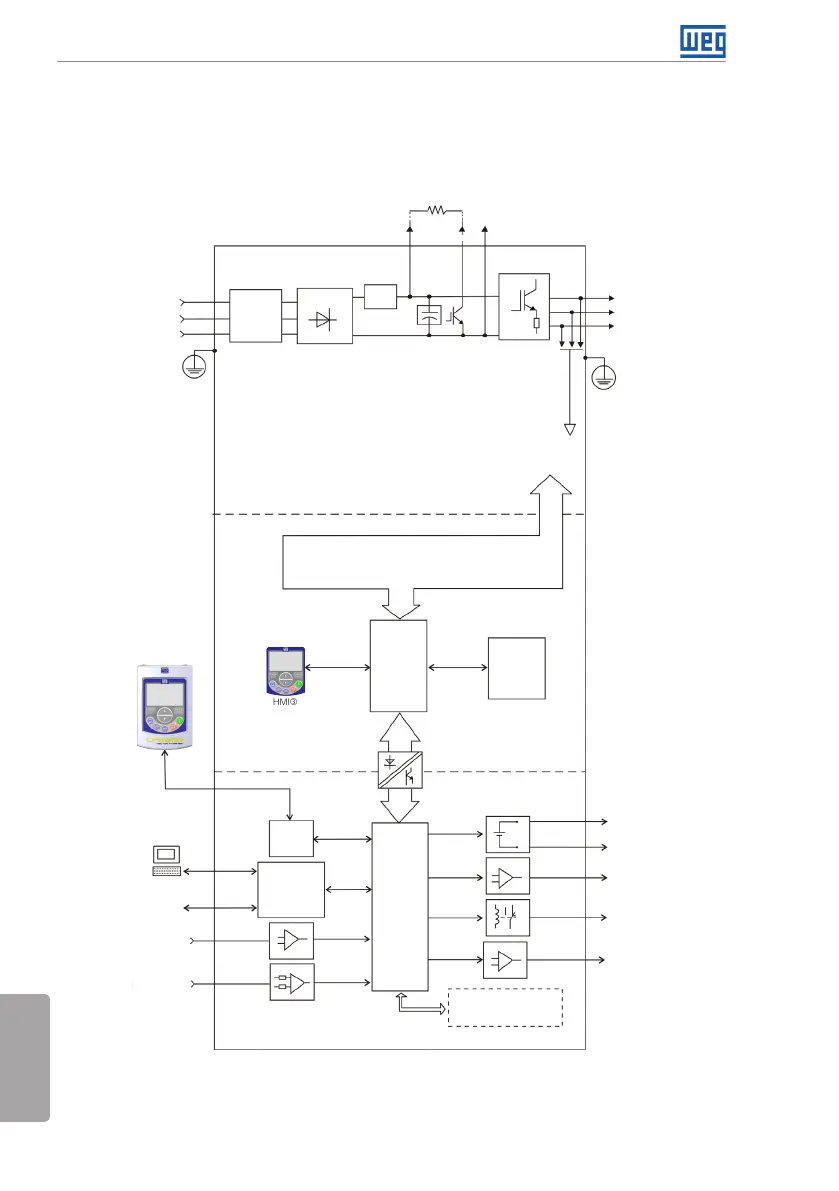

Figura 2.1: Blocodiagrama do CFW501 para Mecânicas A, B e C
