Produktbeschreibung
10
Bedienungsanleitung – AC SMART
3.3 Produktkomponenten
1
2
3
4
6
7
5
8
9
10

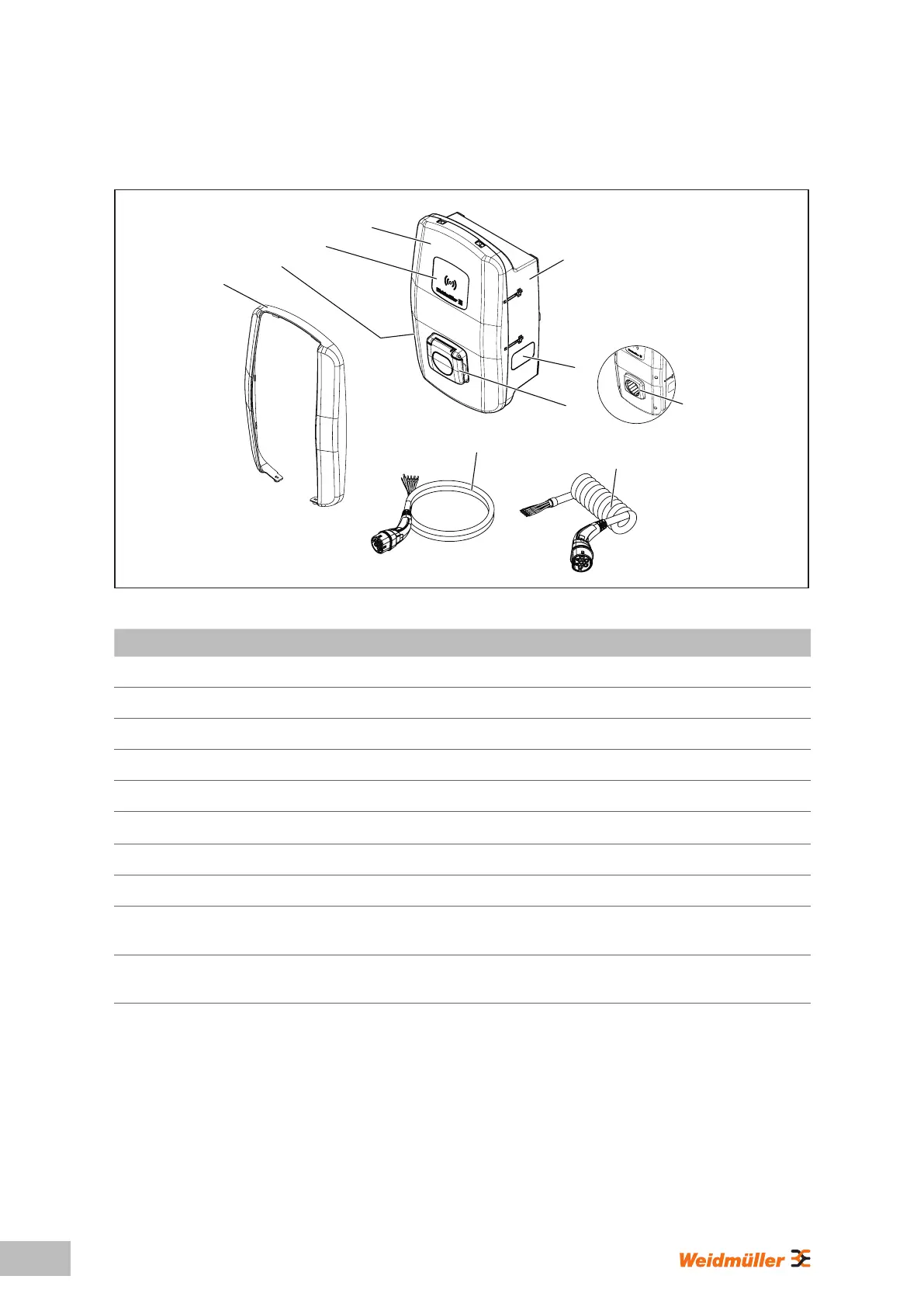

Bild 3.3 Produktkomponenten
Pos. Name Beschreibung
1 Gehäuseunterteil
2 Gehäusedeckel Der Gehäusedeckel ist an der rechten Seite der Wallbox mit Scharnieren befestigt.
3 Interaktionsfeld LED-Statusanzeige und RFID-Feld (nur VALUE und ADVANCED)
4 Typenschild
5 Design-Blende Abdeckung der Deckelverschraubungen (nur VALUE und ADVANCED)
6 Ladesteckdose
Variante SOCKET: Ladesteckdose Typ 2 mit integrierter Shutter-Funktion
7 Steckerhalterung Variante PLUG (nur ADVANCED): Halterung für nicht genutzten Ladestecker
8 Sichtfenster Für die Anzeige des Energiezählers (nur ADVANCED)
9 Ladekabel
Variante PLUG (ECO und VALUE): Ladekabel mit Stecker Typ 2undo󰀨enemLeitungs-
ende zur Installation in der Wallbox
10 Spiralladekabel
Variante PLUG (nur ADVANCED): Ladekabel mit Stecker Typ 2undo󰀨enemLeitungs-
ende zur Installation in der Wallbox
