Installation planen
26
Bedienungsanleitung – AC SMART

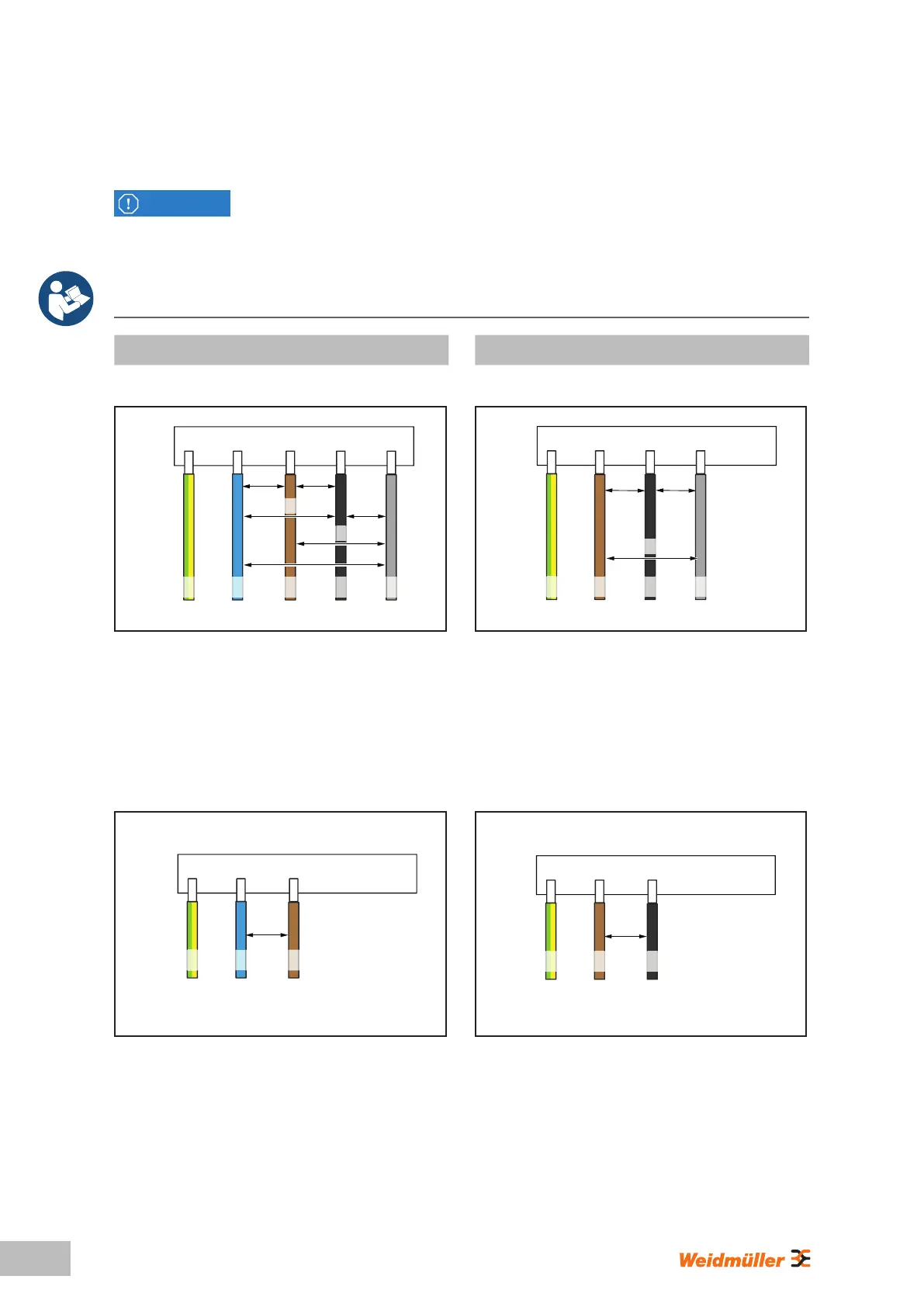

8.2 Netzsysteme
ACHTUNG!
Mögliche Zerstörung des Produkts
Eine fehlerhafte Installation kann zur Zerstörung des Produkts führen.
► In allen Netzsystemen muss die Anschlussklemme des Neutralleiters unbedingt angeschlossen werden.
► Beachten Sie die Anleitung für die Montage und Installation.
TN-System IT-System / TT-System
400 V 3-phasig mit Neutralleiter 230 V 3-phasig ohne Neutralleiter
400 V
PE N L1 L2 L3
230 V
400 V
PE N L1 L2 L3
230 V
230 V
400 V
IN
PE N L1 L2 L3
230 V
230 V
PE L1 L2 L3
230 V
IN
Die drei Phasen L1, L2, L3 müssen jeweils an
L1, L2, L3 der Leiterplattenklemme der Wallbox
angeschlossen werden. Der Neutralleiter wird an
N der Leiterplattenklemme angeschlossen. Jede
Phasenspannung muss im Bereich von 207 bis
253 V Nennspannung zum Neutralleiter liegen.
Ohne Neutralleiter müssen drei beliebige Phasen
an L1, L2 und N der Leiterplattenklemme der Wall-
box angeschlossen werden. Die Phasenspannung
zwischen den Leitungen muss im Bereich von 207
bis 253 V Nennspannung liegen.
230 V 1-phasig mit Neutralleiter 230 V 1-phasig ohne Neutralleiter
PE N L1 L2 L3
230 V
PE N L1
IN
PE N L1 L2 L3
230 V
PE L1 L2
IN
Eine beliebige Phase muss an L1 der Leiterplat-
tenklemme der Wallbox angeschlossen werden.
Der Neutralleiter muss an N angeschlossen
werden. Die Phasenspannung zwischen Leiter
und Neutralleiter muss im Bereich von 207 bis
253 V Nennspannung liegen.
Ohne Neutralleiter müssen zwei beliebige Phasen
an L1 und N der Leiterplattenklemme der Wallbox
angeschlossen werden. Die Phasenspannung
zwischen den Leitungen muss im Bereich von 207
bis 253 V Nennspannung liegen.
