Produktbeschreibung
12
Bedienungsanleitung – AC SMART

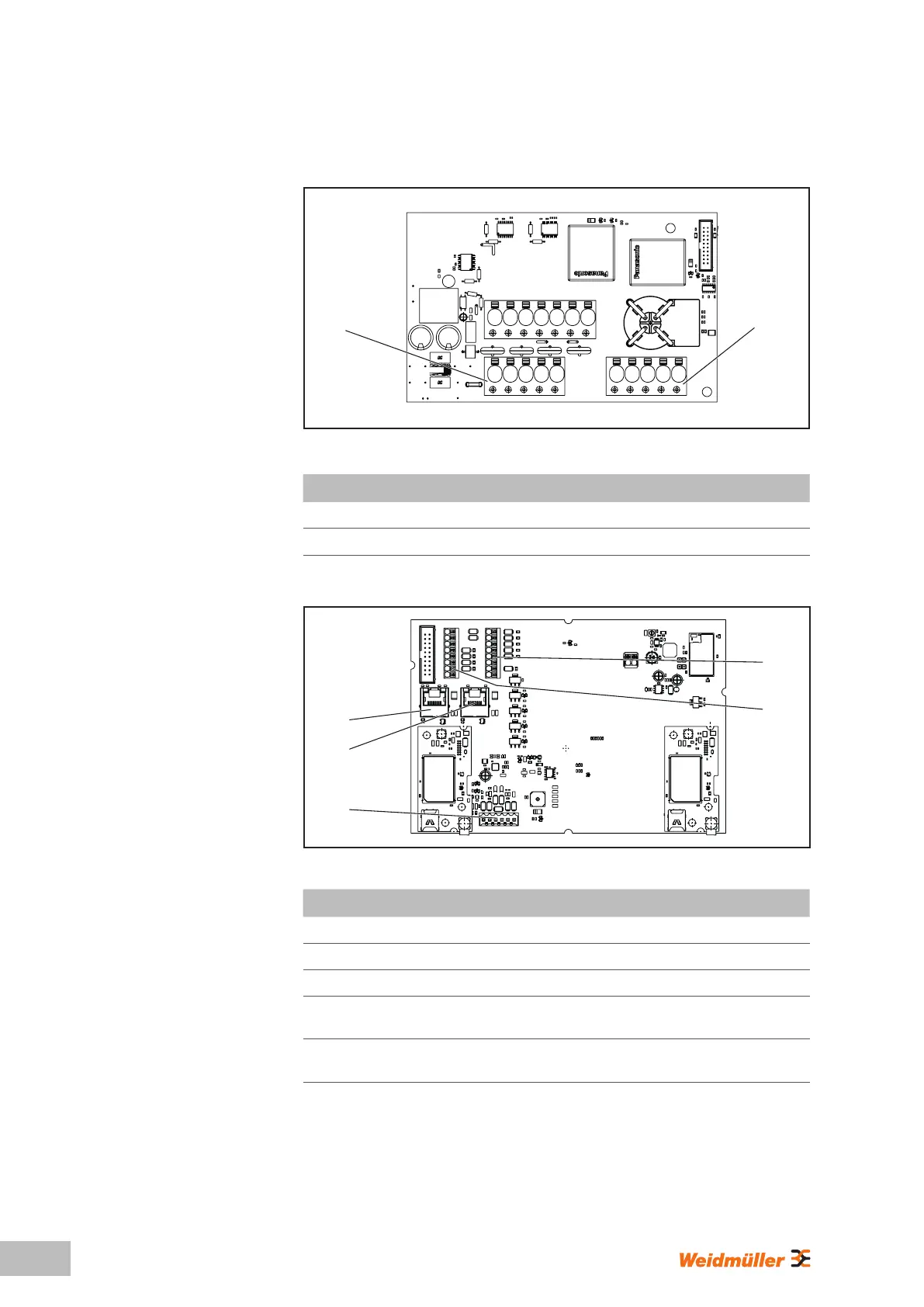

Leistungsplatine im Gehäuseunterteil
IN
OUT
Bild 3.5
Kennzeichnung Beschreibung
IN Anschlussklemme Versorgungsleitung
OUT Nur Variante PLUG: Anschlussklemme Ladekabel
Steuerplatine im Gehäusedeckel
X1
X2
X3
X6
X5
Bild 3.6
Kennzeichnung Beschreibung
X1 Nur Variante PLUG: Steckverbinder zum Anschluss des CP-Leiters
X2 RJ45 Ethernet-Schnittstelle (nur VALUE und ADVANCED)
X3 RJ45 Ethernet-Schnittstelle
X5
8-Pin Anschluss für 4 x digitale Ausgänge, 1 x serielle Schnittstelle
(RS485 Modbus-RTU) und 2 x Ground
X6
8-Pin Anschluss für 5 x digitale Eingänge, 2 x 12 V Versorgung und
1 x Ground
