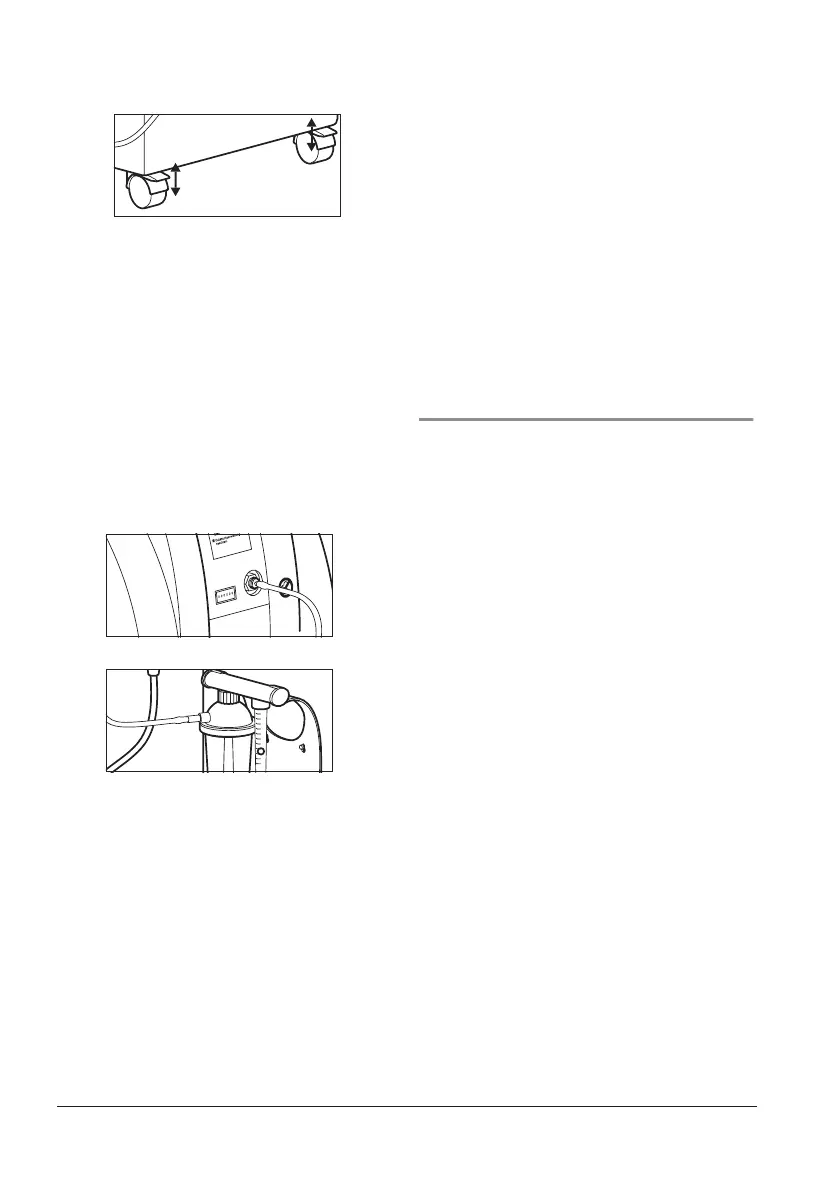

Réglage et déblocage des roues de
l’OXYMAT 3
Les deux roues avant de l’OXYMAT 3 possè-
dent chacune un frein.
• Pour bloquer les roues, appuyez sur le le-
vier de blocage avec le pied.
• Pour desserrer les freins, poussez le levier
vers le haut.
4.2 Raccordement à l’ensemble
de dosage et aux lunettes à
oxygène
1. Vissez le raccord avec écrou 6 sur l’orifi-
ce de sortie 5 de l’oxygène.
2. Reliez le tuyau de raccordement 7 de
20 m à l’orifice de sortie 5 de
l´OXYMAT 3 et au raccord 23 de
l’ensemble de dosage 9.
3. Reliez ensuite le tuyau court 11 (3 m)
aux lunettes à oxygène 12 et au rac-
cord de l’humidificateur-barboteur 26.
4. Vous pouvez alors relier le cordon d’ali-
mentation de l’OXYMAT 3 à une prise
électrique. La tension du secteur doit être
de 230 V.
Veillez à ce que tous les raccords tien-
nent bien.
5
,
0
4
,
0
3
,
0
2
,
0
1
,
0
0
,
5
Le long tuyau est raccordé à l’orifice de sortie
de l’oxygène de l’OXYMAT 3.
De lange slang wordt aangesloten op de
zuurstofuitgang van de OXYMAT 3.
Attaccate il tubo flessibile lungo al punto di
uscita ossigeno del OXYMAT 3.
