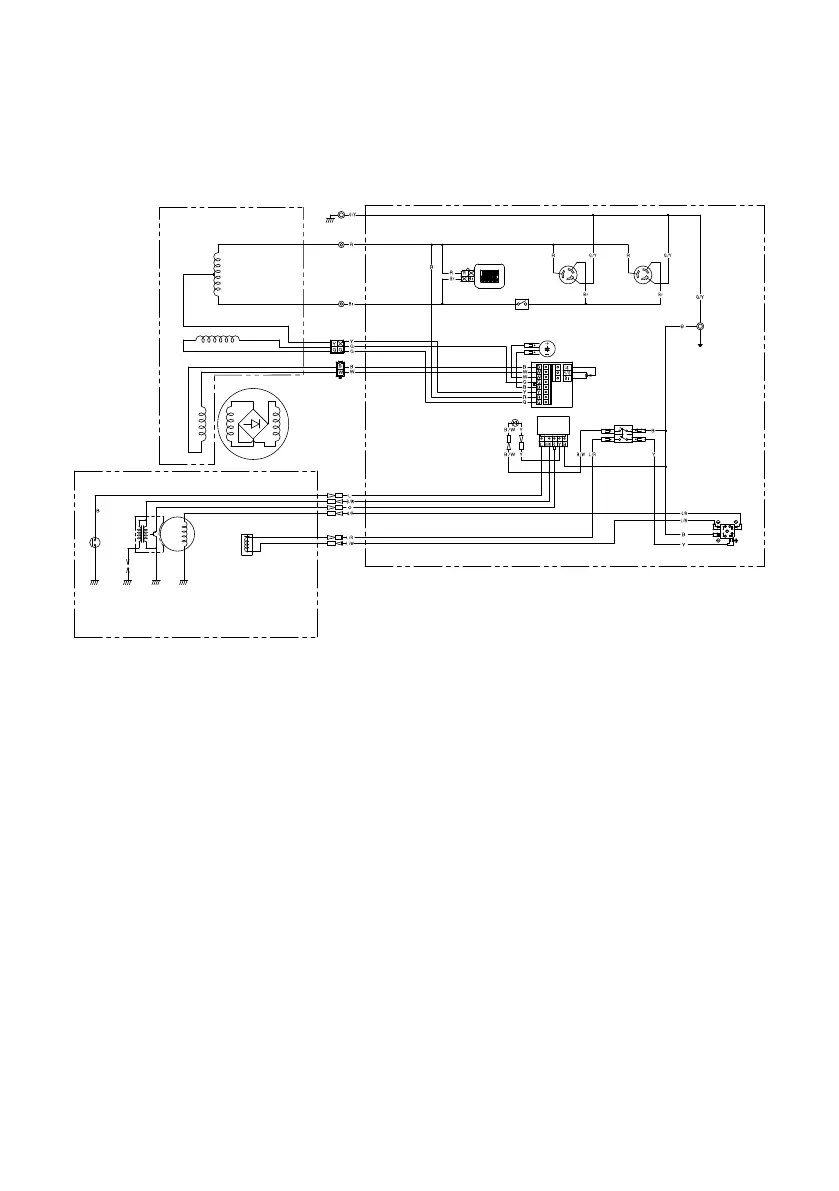

– 54 –
1 Ensemble rotor
2 Bobine d’excitation
3 Sous-bobine
4 Bobine principale
5 Ensemble stator
6 Compteur de tension/heure
7 Contacteur CA (sans fusible)
8 Prise CA
9 Contacteur du moteur
0 Redresseur
q Dispositif de réglage de la
tension
w Condensateur
e AVR
r Unité d’avertissement de
niveau d’huile
t Témoin d’avertissement
d’huile
Code couleur
B Noir
Br Brun
G Vert
L Bleu
Lg Vert clair
O Orange
R Rouge
W Blanc
Y Jaune
B/W Noir/Blanc
G/R Vert/Rouge
G/Y Vert/Jaune
L/R Bleu/Rouge
L/W Bleu/Blanc
R/G Rouge/Vert
y Électrovanne du carburateur
u Bobine de charge
i Bougie
o Unité T.C.I.
p Interrupteur de niveau
d’huile
