ABB ACS55 - Altre informazioni

IT 135
Altre informazioni
N. Nome Informazioni
1NOM
FREQ Hz
Definisce la frequenza nominale del motore (vedere la targa del motore).
2 SILENT Definisce la frequenza di commutazione del convertitore di frequenza.
Nota: All'aumentare della
frequenza, aumenta il disturbo elettromagnetico e diminuisce la lunghezza massima del cavo
motore che assicura la conformità alle normative europee EMC. Vedere la sezione
Dati tecnici a
pag.
143. Nota: La frequenza di commutazione dipende della temperatura di ACS55.

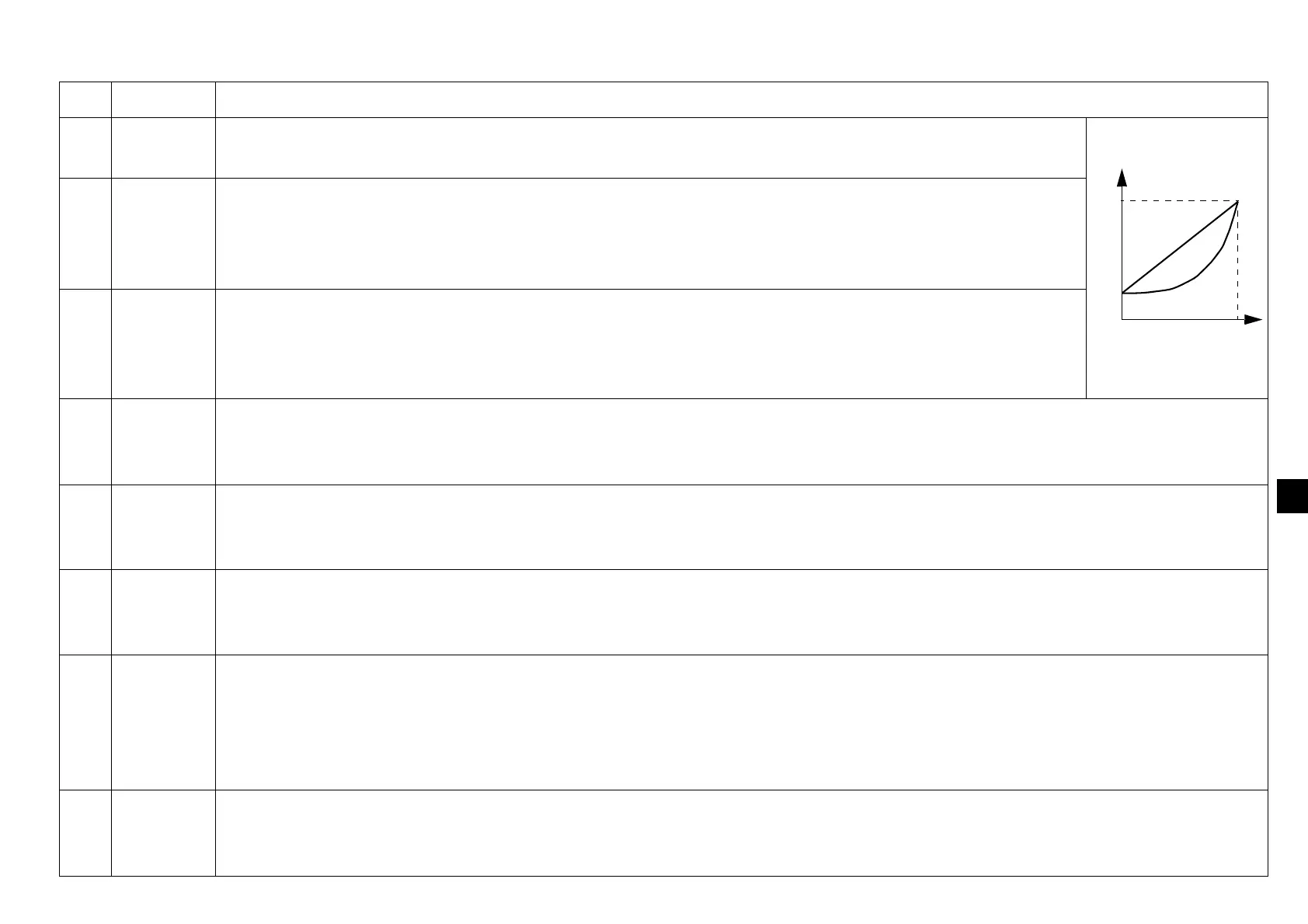

3 LOAD Ottimizza le caratteristiche di frequenza e tensione di uscita in base al carico. Selezionare P&F
per la coppia quadratica (pompe e ventilatori) e CT per i carichi a coppia costante (p.es. nastri
trasportatori). ACS55 incrementa automaticamente la tensione di avvio del 10% per
compensare le perdite del motore e aumentare la coppia di avvio.
4 JOG Hz Definisce la frequenza di avanzamento a impulsi. Per attivare questa funzione collegare 12…24 Vcc all’ingresso
digitale 3 ("JOG"). (Il convertitore di frequenza accelera o decelera fino a raggiungere la frequenza di avanzamento a
impulsi e mantiene tale velocità fino alla disattivazione dell’ingresso)
5 RELAY Seleziona lo stato del convertitore di frequenza secondo il contatto normalmente aperto dell’uscita relé. FLT =
Guasto. Il contatto è aperto in caso di guasto o potenza disinserita. RUN = In marcia. Il contatto si chiude durante la
marcia.
6AI
OFFSET
Attiva l’offset per l’ingresso analogico. 4 mA (2 V) = ACS55 scatta per guasto quando il valore scende sotto il limite.
Vedere la sezione
Controllo velocità a pag. 140 per informazioni sull’adattamento con fattore di scala dell’ingresso
analogico.
7AUTO-
RESET
Attiva la funzione autoreset per i seguenti guasti: minima tensione, sovratensione, perdita ingresso analogico.
ON = ACS55 cerca di eseguire l’autoreset a tre secondi dall’arresto per guasto, per un massimo di dieci resettaggi
ogni tre minuti. Oltre questo livello ACS55 si arresta e non procede a ulteriori tentativi di reset. Vedere la sezione
Indicazioni di stato e ricerca guasti a pag. 141.
Avvertenza! Con segnale di marcia attivato, dopo il reset il motore si riavvia. Verificare che ciò non determini pericoli
8 HI FREQ Definisce la frequenza massima di uscita. OFF: frequenza massima = valore definito mediante l’interruttore NOM
FREQ HZ. ON: frequenza massima = valore definito mediante l’interruttore NOM FREQ HZ + valore del trimmer HI
FREQ. Vedere la sezione
Trimmer di controllo a pag. 136.
U
f
CT
P&F
f
N
U
N
10%
