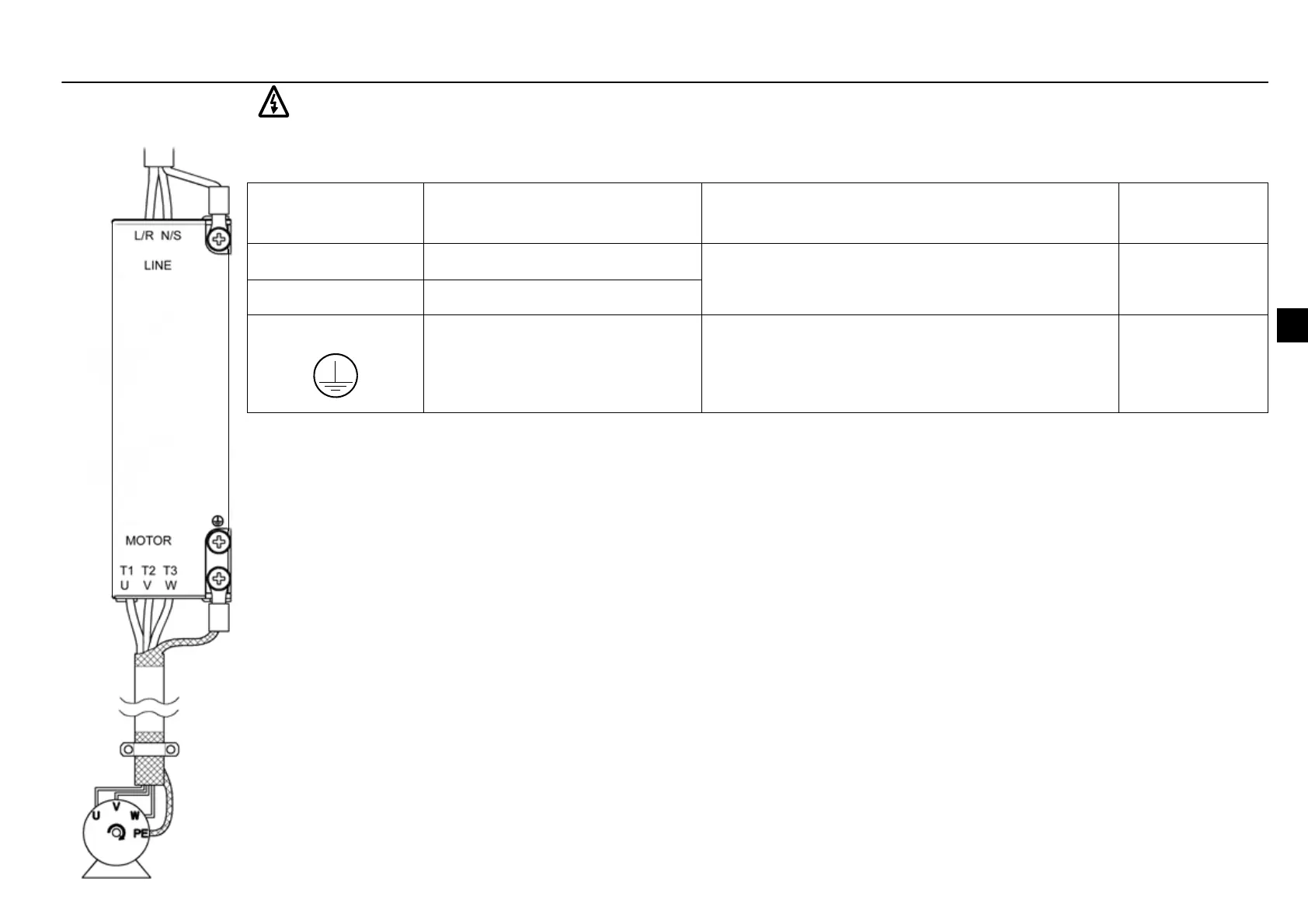

Tilslutning af netforsyning og motor
Advarsel! Inden installationen skal det sikres, at netspændingen er udkoblet.
Bemærk: Det skal sikres, at netspændingen er korrekt! Hvis man forbinder 230 VAC til en ACS55 enhed, som er
beregnet for 115 VAC, vil drevet blive beskadiget!
Advarsel! Hvis kølepladen ikke er jordet korrekt, kan man få stød, hvis man rører kølepladen.
*Bemærk: Der må kun anvendes de M4x8 kombiskruer, der følger med leverancen. Jordskruerne må ikke skrues
længere ind end
6mm.
Følg de lokale regler for kabeltværsnit. Anvend kabel beregnet for 60 °C (140 °F), eller kabel beregnet for 75 °C
(167 °F) hvis omgivelsestemperaturen er over 30 °C (104 °F). Se også
Yderligere kabelføring og EMC
instruktioner
side 39.
Lækstrømmen fra ACS55 kan nå op på mere end 3,5 mA AC / 10 mA DC. I henhold til EN50178, må ACS55 kun
anvendes i permanente installationer.
Indgangssikring
Se Tekniske data sidee 42 for anbefalede typer.
Motor
Motoren skal være en 3-faset AC kortslutningmotor med nominel spænding U
N
fra 200 til 240V og nominel
frekvens
f
N
enten 50 eller 60 Hz. Motorens nominelle strøm skal være mindre end eller lig med drevets nominelle
udgangsstrøm (
I
2
).
Hvis faserne er forbundet, U-U, V-V og W-W og den valgte omløbsretning er forlæns, roterer akslen med uret set
fra motorens akselende.
Klemmer Beskrivelse Ledertværsnit Fastsp.-
moment
L/R, N/S 1~ indgangsforsyning Max. 2,5 mm
2
(modul A og B) eller max.
4 mm
2
(modul C og D), enkelleder
0,5 Nm /
0,6 Nm
T1/U, T2/V, T3/W Effektafgang til motor
PE Beskyttelsesjord.
Beskyttelsesleder og skærm
i motorkabel.
Anvend fleksibel leder. Lederstørrelsen må
ikke være mindre, end størrelsen af det
netkabel, der anvendes.
1 Nm(*)
1-faset
netspænding
