ABB ACS55 - Collegamento dei fili di controllo; Morsetti di controllo

138 IT

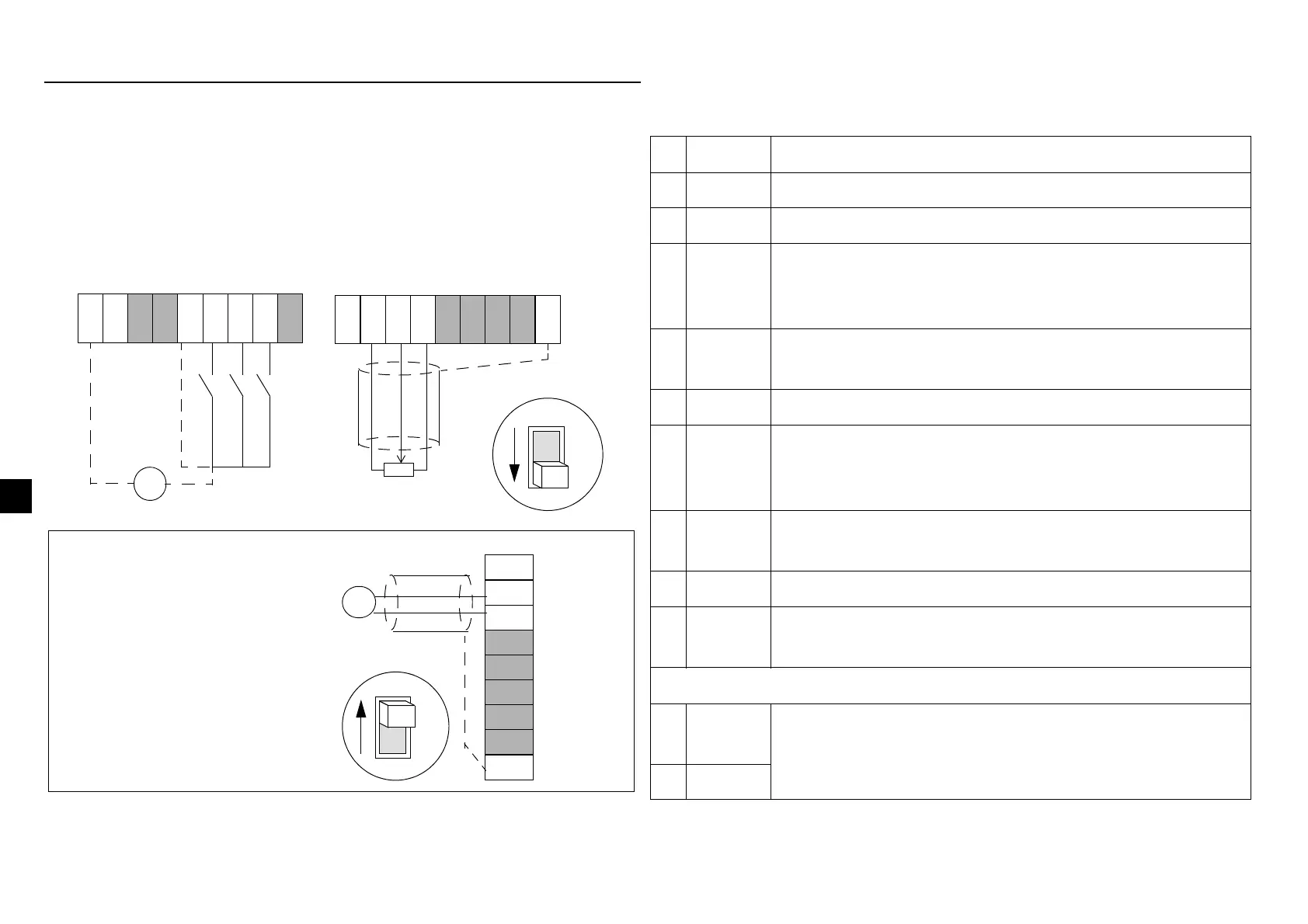

Collegamento dei fili di controllo
Per gli ingressi digitali si può utilizzare un’alimentazione interna (1)
o esterna (2). La tensione di controllo analogica di default è di
0…10 Vcc. (Il selettore AI deve essere in posizione tensione ("U")).
Morsetti di controllo
Utilizzare filo a più conduttori di sezione 0,5...1,5 mm
2
(AWG22 -
AWG16).
1)
Collegato internamente alla massa del telaio (terra) tramite
resistenza da 1 Mohm.
2)
Impedenza ingresso digitale = 1,5 kohm.
Mediante un segnale di corrente
0/4…20 mA: - Spostare il
selettore AI in posizione corrente
("I").
- Impostare l’interruttore AI
OFFSET in posizione ON se si
desidera il segnale di corrente
4…20 mA
SCR START REV JOG
+-
2)
1)
U
I
Alimentazione 12...24 Vcc
+12V COM SPEED/AI +10V COM
SCR START REV JOG +12V COM SPEED/AI +10V COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Nome Descrizione
1 COM Comune per ingressi digitali o analogici
1)
2 COM Comune per ingresso digitale o analogico
1)
3 AI Ingresso analogico: riferimento di velocità (freq.)
0/2…10 Vcc (Ri=190 kohm), oppure 0/4…20 mA
(Ri=100 ohm). Risoluzione 0,1%, precisione +/-1%.
4 +10V Tensione di riferimento per ingresso analogico.
Precisione +/-2%. Max. 10 mA.
5 +12V Tensione ausiliaria per ingressi digitali. Max. 30 mA.
6 START Ingresso digitale 1: marcia (resettaggio del
convertitore di frequenza in seguito a una
segnalazione di guasto)
2)
7 REV Ingresso digitale 2: attivare per invertire senso di
rotazione
2)
8 JOG Ingresso digitale 3: attiva la velocità costante
2)
9 SCR Terra per schermatura cavo segnale. Collegato
internamente alla massa del telaio.
Uscita relé
1 RO1 Guasto: Il relé si apre. 12 V...250 Vca / 30 Vcc
10 mA...2 A
2RO2
