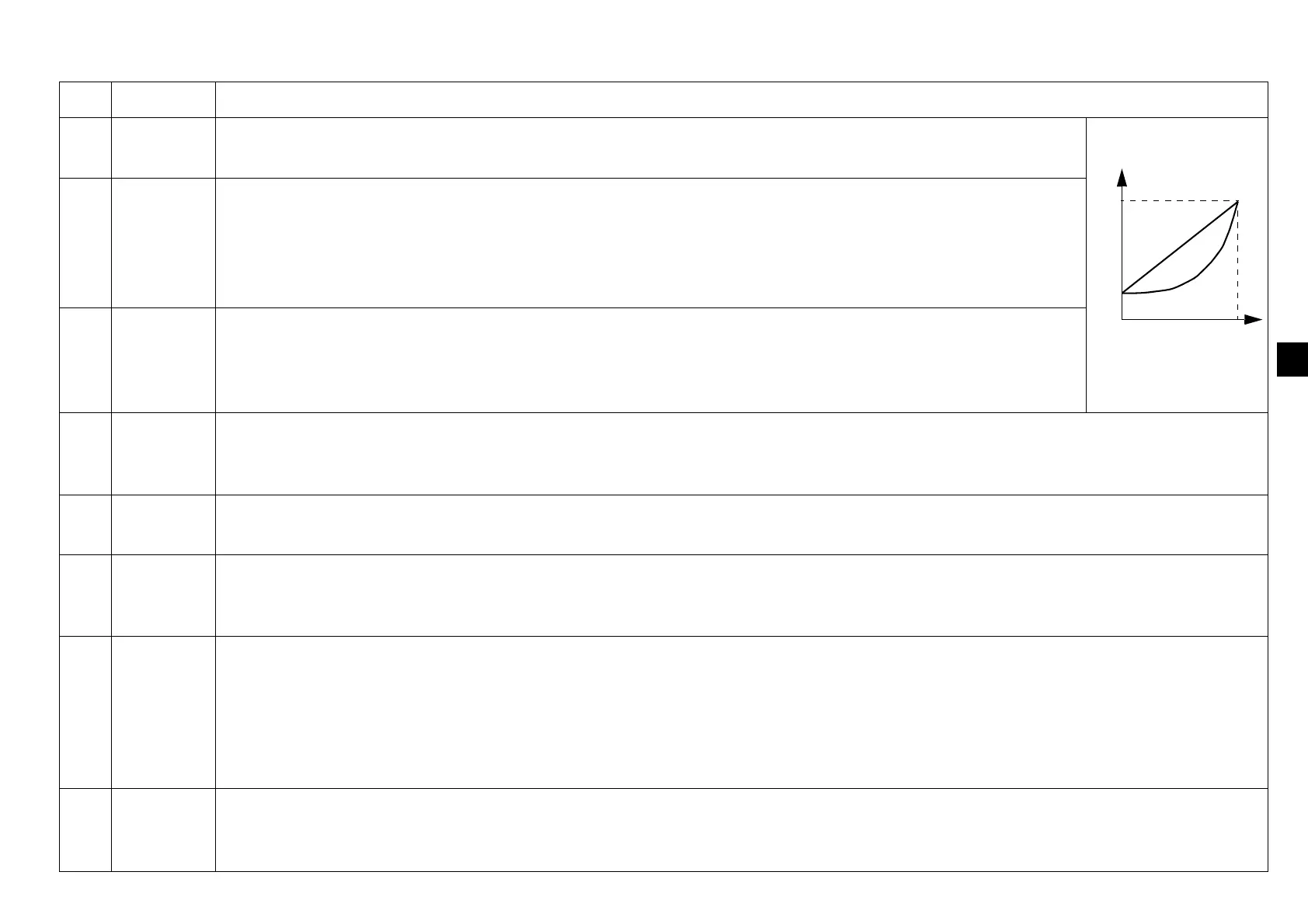

ABB ACS55 - Ergänzende informationen

DE 55
Ergänzende informationen
Nr. Name Information
1NOM
FREQ Hz
Einstellung der Motornennfrequenz (siehe Motortypenschild).
2 SILENT Einstellung der Frequenzumrichter-Schaltfrequenz.
Hinweis: Bei höheren Frequenzen treten stärkere elektromagnetische Störabstrahlungen auf,
und es müssen die kürzeren zulässigen Motorkabellängen verwendet werden, damit die euro-
päischen EMV-Vorschriften eingehalten werden. Siehe
Technische Daten auf Seite 62.
Hinweis: Die Schaltfrequenz wird an die Temperatur des ACS55 angepasst.
3 LOAD Optimiert die Ausgangsspannung und Frequenzcharakteristik für angetriebene Lasten. Zur Aus-
wahl stehen P&F für ein quadratisches Lastmoment (z.B. Pumpen und Lüfter) und CT für Lasten
mit Konstantmoment (z.B. Aufzüge). Der ACS55 erhöht automatisch die Startspannung um
10%, um den Motorverlust auszugleichen und das Anlaufmoment zu erhöhen.
4 JOG Hz Einstellung der Jogging-Frequenz. Aktiviert wird die Jogging-Funktion durch einen 12…24 VDC Eingang an Digital-
eingang 3 ("JOG"). (Der Frequenzumrichter beschleunigt oder verzögert auf die Jogging-Frequenz und hält den
Wert bis der Eingang wieder abgeschaltet wird.)
5 RELAY Einstellung des Antriebsstatus, der vom Relaisausgang (Schließer) angezeigt wird. FLT = Fehler. Kontakt ist bei
Fehler oder abgeschalteter Spannungsversorgung geöffnet. RUN = Läuft. Kontakt ist beim Betrieb geschlossen.
6AI
OFFSET
Aktiviert eine Living-Zero-Überwachung für den Analogeingang. 4 mA (2 V) = der ACS55 generiert eine Fehlermel-
dung und stoppt, wenn der Strom unter diesen Grenzwert fällt. Weitere Informationen zur Skalierung des Analogein-
gangs enthält der Abschnitt
Drehzahlregelung auf Seite 60.
7AUTO-
RESET
Aktiviert die automatische Rücksetzfunktion für folgende Fehler: Unterspannung, Überspannung, Analogeingangssi-
gnal fehlt. ON = der ACS55 versucht automatisch ein Reset drei Sekunden nach einer Fehlerabschaltung. Maximal
sind zehn Resets in drei Minuten möglich. Danach stoppt der ACS55 und versucht kein erneutes Reset. Siehe auch
Statusanzeigen und Fehlersuche
auf Seite 61.
Warnung! Wenn das Startsignal eingeschaltet/aktiviert ist, startet der Motor nach einem Reset. Es muss sicherge-
stellt sein, dass keine Gefährdung entsteht.
8 HI FREQ Einstellung der maximalen Ausgangsfrequenz. OFF: Max. Frequenz = Wert, der durch den NOM FREQ HZ Schalter
eingestellt wird. ON: Max. Frequenz = Einstellwert des NOM FREQ HZ Schalters + Wert des HI FREQ Potentiome-
ters. Siehe
Regelungspotentiometer auf Seite 56.
U
f
CT
P&F
f
N
U
N
10%
