DE 59
Zusätzliche Anweisungen für Verkabelung und EMV
Diese Anweisungen müssen für einen störungsfreien Betrieb und die Einhaltung der europäischen EMV-Richtlinien befolgt werden.
Motorkabel
Als Motorkabel muss ein symmetrisches dreiadriges Kabel mit einem konzentrischen PE-Leiter oder ein vieradriges Kabel mit einem
konzentrischen Schirm verwendet werden. Es wird ein Kabel mit Metallgeflecht-Schirm empfohlen z.B. Typ MCCMK (NK Cables).
- Das Kabelschirmgeflecht zu einem Bündel verdrillen und an die Erdklemme anschließen. Das verdrillte Bündel muss so kurz wie
möglich sein.
- Den Kabelschirm wie im Bild gezeigt anklemmen, wenn interne oder externe EMV-Filter verwendet werden.
- Motorseitig müssen die Motorkabelschirme mit einer 360 Grad Erdung des Schirms durch eine EMV-Kabeleinführung geerdet werden
oder die Schirmleiter müssen zu einem Bündel verdrillt (nicht länger als fünf
mal Durchmesser) und an die PE-Klemme des Motors angeschlossen
werden.
Steuerkabel
Als Steuerkabel müssen mehradrige Kabel mit geflochtenem Kupferschirm
verwendet werden. Es wird ein doppelt geschirmtes verdrilltes Leiterpaar für
Analogsignale empfohlen.
- Die Schirme zu einem Bündel zusammendrehen und an Klemme SCR
anschließen. Das verdrillte Bündel muss so kurz wie möglich sein.

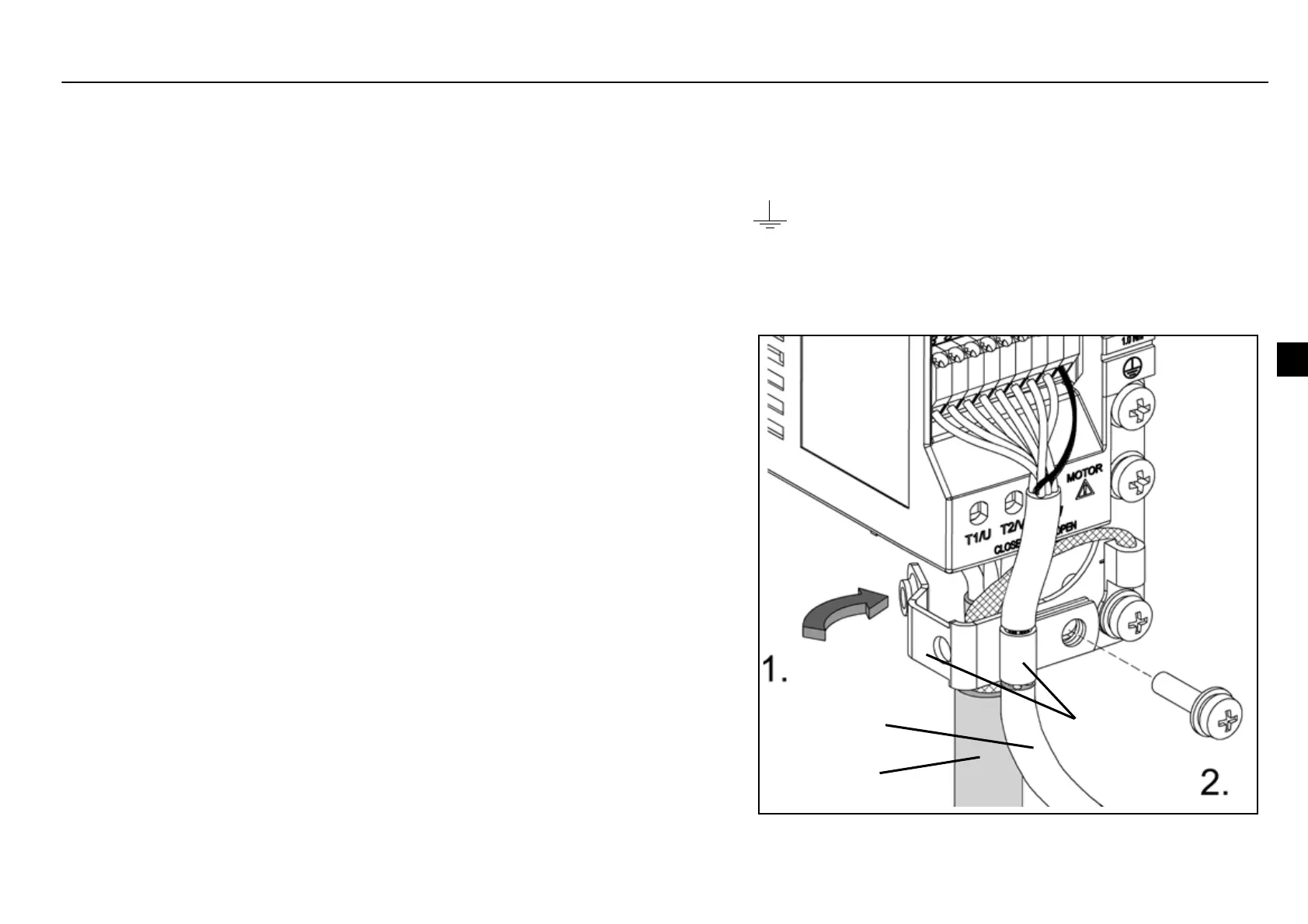

- Die Steuerkabel wie in der Abbildung gezeigt anklemmen (nur EMV-
Einheiten).
- Die Motorkabel getrennt von den Steuerkabeln und Einspeisekabeln
verlegen, um elektromagnetische Störungen zu vermeiden
(Abstand > 20 cm).
Hinweis: Verwenden Sie niemals für 24 VDC und 115/230 VAC Signale das
selbe Kabel.
Steuerkabel
Motorkabel
Klemmen
