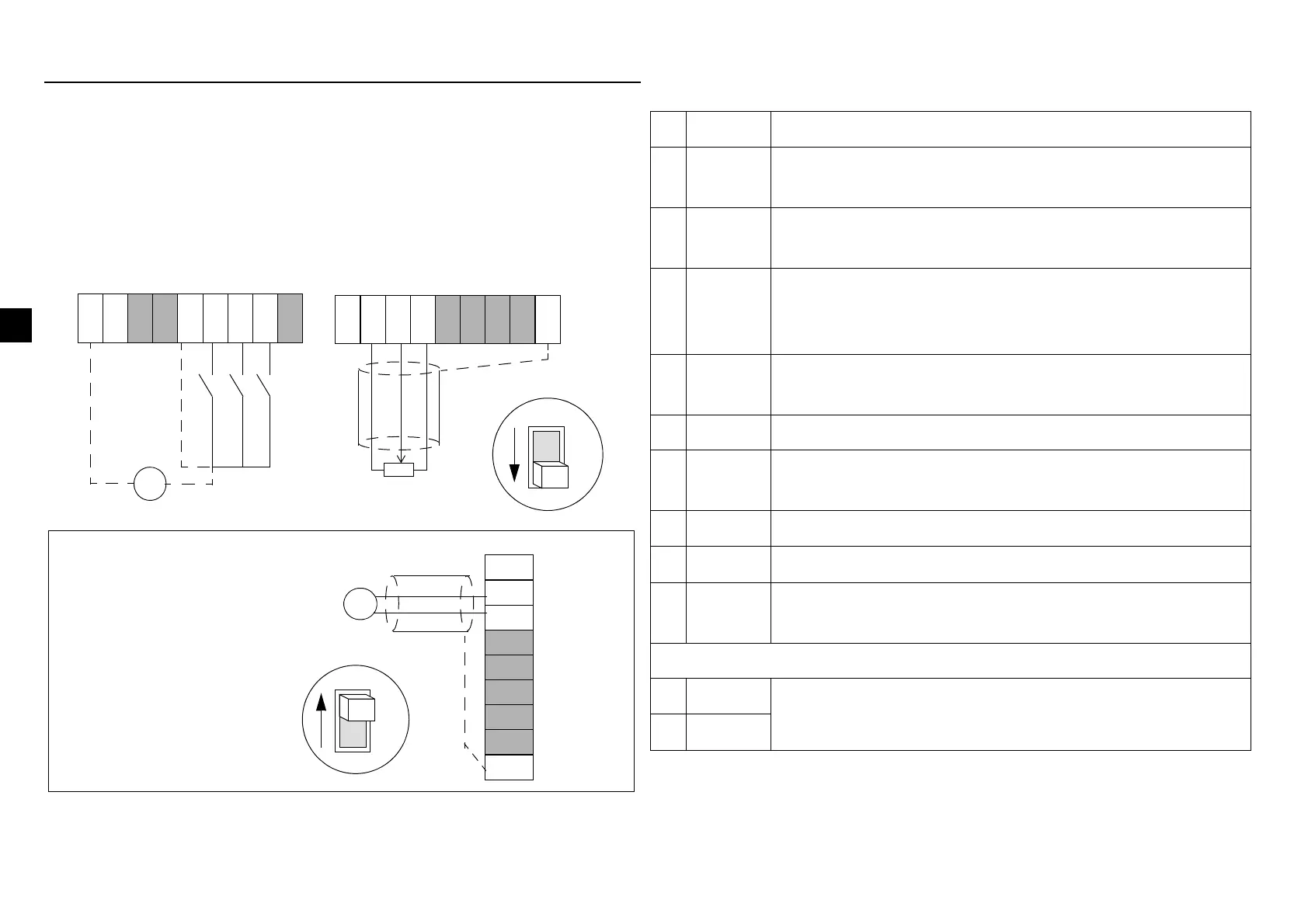

Tilslutning af styrekabler
Intern (1) eller ekstern (2) styrespænding kan anvendes til digitale
indgange. Analog styringsspænding er som default 0…10 VDC.
(A1 jumperen skal være i spænding ("U") position).
Styreterminaler
Anvend fleksibelt 0,5...1,5 mm
2
ledning (AWG22 - AWG16).
1)
Forbundet internt via en 1 Mohm modstand til steljord.
2)
Impedans for digitalindgang er 1,5 kohm.
Hvis der anvendes 0/4…20 mA
strømsignal: - Skift Ai jumper til
strøm ("I") position.
- Indstil AI OFFSET switch på
ON position, hvis der ønskes
4…20 mA strømsignal.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC forsyning
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Navn Beskrivelse
1 COM Fælles nulpotentiale for digitale- eller
analogindgange
1)
2 COM Fælles nulpotentiale for digital- eller
analogindgange
1)
3 AI Analogindgang: Hastigheds- (frekvens) reference.
0/2…10 VDC (Ri=190 kohm), eller 0/4…20 mA
(Ri=100 ohm). Opløsning 0,1%, nøjagtighed +/-1%.
4 +10V Referencespænding for analogindgang.
Nøjagtighed +/-2%. Max. 10 mA.
5 +12V Hjælpespænding for digitalindgange. Max. 30 mA.
6 START Digitalindgang 1: Start (nulstiller drevet efter en
fejludkobling)
2)
7 REV Digitalindgang 2: Baglæns omløbsretning
2)
8 JOG Digitalindgang 3: Aktiverer jog hastighed
2)
9 SCR Jordklemme for signalkabelskærm. Forbundet
internt til steljord.
Relæudgang
1 RO1 Fejl: Relæ åbent.12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
