Montagem
Aviso! A unidade atinge temperaturas elevadas durante o funcionamento normal. Verifique se existe fluxo de ar de refrigeração
suficiente em todas as condições:
- Instale sempre o ACS55 com as grelhas de refrigeração na posição vertical.
- Deixe espaço suficiente à volta das unidades com chassis A e B. As unidades com C e D possuem ventoinha de refrigeração, pelo
que é possível uma instalação lado a lado sem espaço extra à sua volta.
Instale a unidade usando o clip de montagem numa calha DIN de 35 mm ou numa parede.

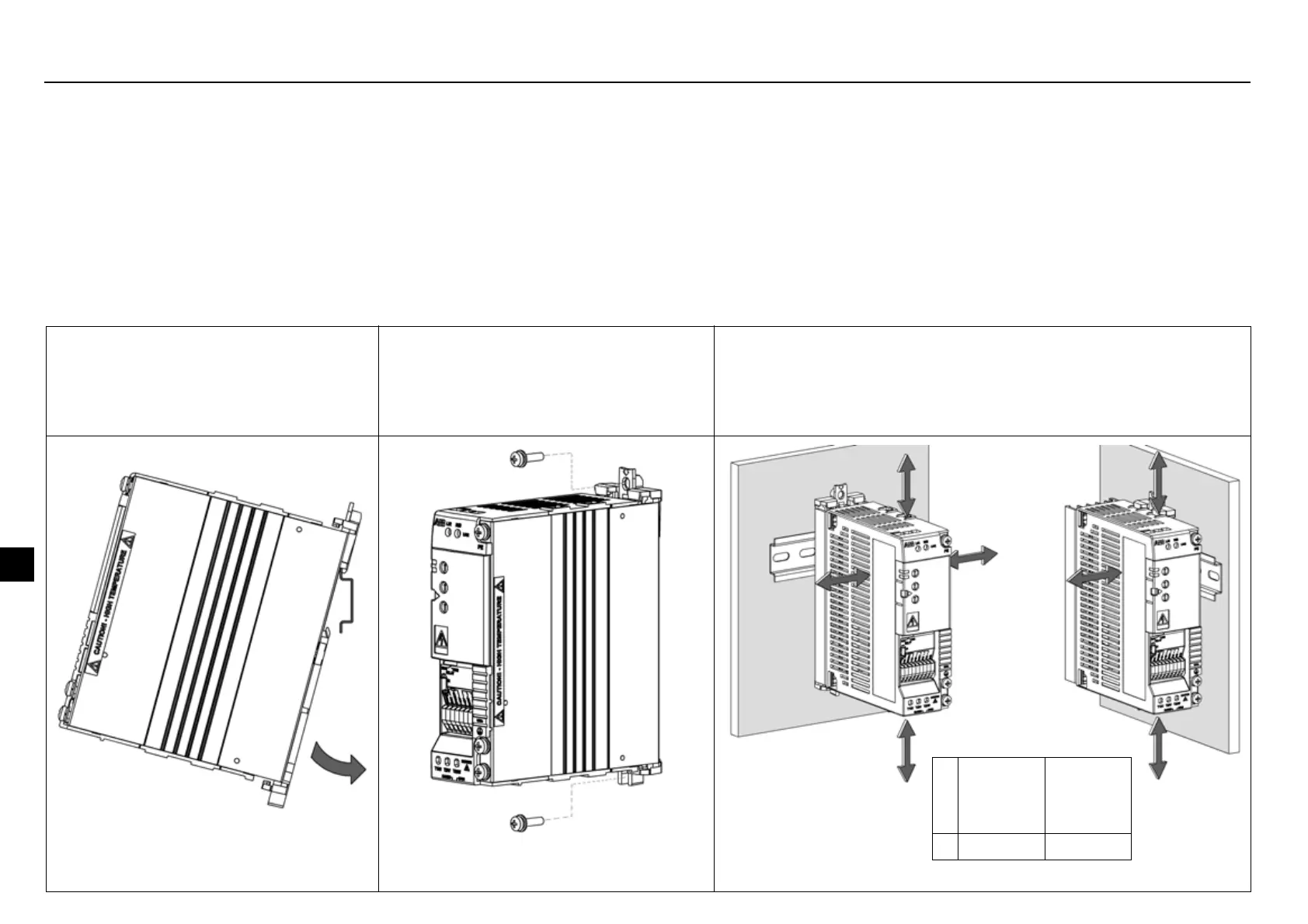

Montagem sobre calha DIN
"Encaixe" o ACS55 na calha.
Pressione a alavanca no topo do
clip de montagem para o libertar.
Montagem mural
Instale a unidade sobre a parede
com o clip de montagem. Use os
parafusos M4.
Margens de espaço
Deixe espaço suficiente à volta da unidade para garantir
refrigeração adequada.
5 cm
(2 in.)
Chassis
A e B
cm (in.)
Chassis
C e D
cm (in.)
X 1.5 (0.6) 0 (0)
5 cm
(2 in.)
5 cm
(2 in.)
5 cm
(2 in.)
X
X
X
