134 IT

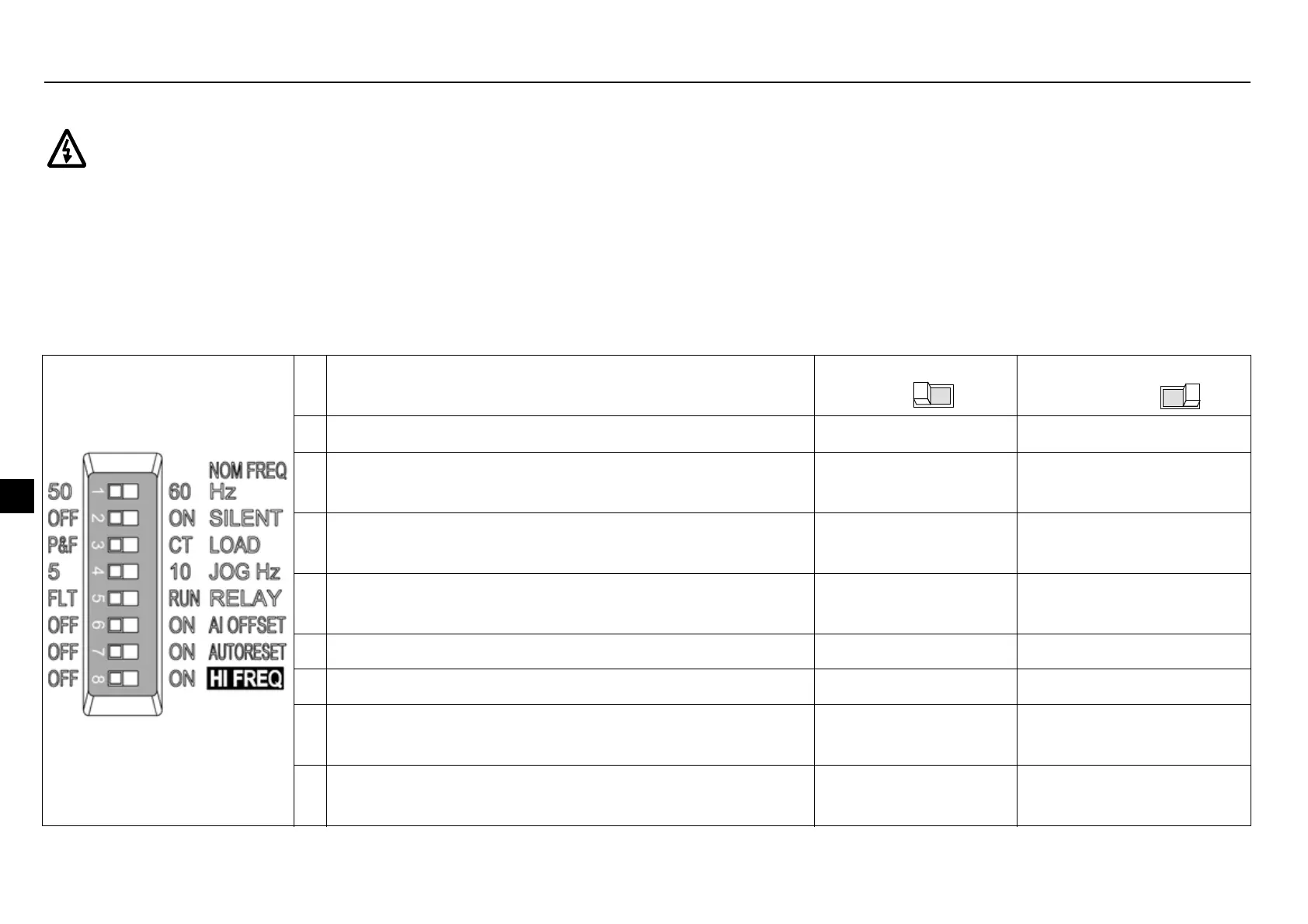

DIP switch
I DIP switch sono utilizzati per adattare ACS55 al motore e all’applicazione.
Avvertenza! I DIP switch presentano tensione pericolosa (200 V). Disinserire l’alimentazione e attendere 5 minuti prima di
regolare gli interruttori. Tenere chiuso il coperchio di protezione quando ACS55 è sotto tensione.
Configurazione
• Aprire il coperchio anteriore utilizzando la punta di un cacciavite e regolare i DIP switch.
• Utilizzando la punta di un cacciavite, spostare il DIP switch verso sinistra o verso destra. La posizione standard di tutti i tipi di DIP
switch è a sinistra.
• Chiudere il coperchio anteriore.
Informazioni di base
DIP switch
# Nome e funzione Impostazione
default
Impostazione
alternativa
1 NOM FREQ HZ: Frequenza nominale motore 50 Hz 60 Hz
2 SILENT: Livello di rumorosità del motore (frequenza
di commutazione PWM)
OFF - Normale
(5 kHz)
ON - Silenziosa
(16 kHz)
3 LOAD: Tipo di coppia di carico (curva U/f) P&F - pompe/
ventilatori
CT - Coppia costante
4 JOG HZ: Frequenza costante per la funzione di
avanzamento a impulsi
5 Hz 10 Hz
5 RELAY: Funzionamento uscita relé FLT - Guasto RUN - Motore in marcia
6 AI OFFSET: Valore minimo ingresso analogico OFF - 0 mA(0 V) ON - 4 mA(2 V)
7 AUTORESET: Funzione di reset automatico guasti OFF - Nessun
autoreset
ON - Autoreset abilitato
8 HI FREQ: Modalità frequenza elevata OFF - Standard ON - Frequenza elevata
abilitata
