Collegamento dell’alimentazione di potenza e del motore
Avvertenza! Prima dell’installazione accertarsi che l’alimentazione di rete sia disinserita.
Nota: Verificare che l’alimentazione di potenza sia corretta! Se si collegano 230 Vca all’unità ACS55 con ingresso
nominale di 115 Vca, si danneggia il convertitore di frequenza!
Avvertenza! Se il dissipatore di calore non è collegato a terra correttamente, toccarlo può provocare una scossa
elettrica.
*Nota: Utilizzare soltanto viti Combi M4x8 oggetto della fornitura. La massima profondità di penetrazione delle viti
di messa a terra è di
6mm.
Attenersi alla normativa locale per quanto riguarda le sezioni dei cavi. Utilizzare cavi di potenza resistenti a una
temperatura di 60 °C (140 °F) o di 75 °C (167 °F) se la temperatura ambiente supera i 30 °C (86 °F). Vedere
anche la sezione
Cablaggi supplementari e istruzioni EMC a pagina 139.
La corrente di dispersione a terra di ACS55 può superare i 3,5 mA c.a./ 10 mA c.c. Secondo la normativa
EN50178, ACS55 può essere utilizzato solamente nelle installazioni permanenti.
Fusibile d’ingresso
Vedere la sezione Dati tecnici a pagina 143 per i tipi di fusibile raccomandati.
Motore
Il motore deve essere di tipo a induzione trifase in c.a. con una tensione nominale U
N
compresa tra 200 e 240 V e
una frequenza nominale
f
N
di 50 o 60 Hz. La corrente nominale del motore deve essere inferiore o pari alla
corrente nominale di uscita (
I
2
) del convertitore di frequenza.
Se le fasi sono collegate (U-U, V-V e W-W) ed è stata selezionata la direzione di rotazione avanti, l’albero ruota in
senso orario visto dal lato albero convertitore di frequenza.

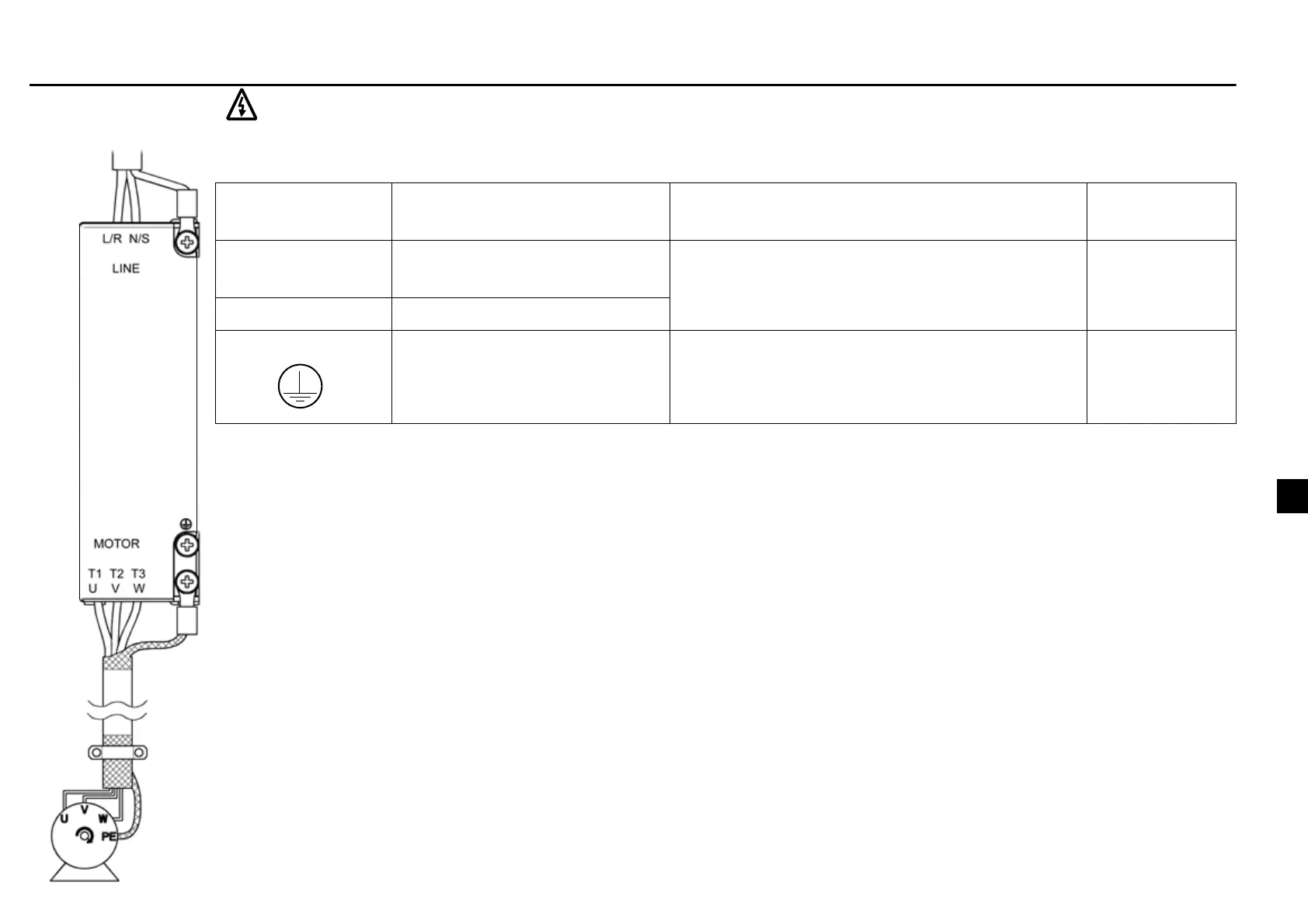

Morsetto Descrizione Sezione cavo Coppia di
serraggio
L/R, N/S Ingresso di alimentazione di
potenza 1
Filo rigido in rame di 2,5 mm
2
max (telaio A e
B) o 4 mm
2
max (telaio C e D)
0,5 Nm /
0,6 Nm
T1/U, T2/V, T3/W Uscita di pot. verso il motore
PE Terra di protezione.
Schermatura e conduttore di
protezione del cavo motore.
Utilizzare filo a più conduttori. La sezione del
filo non deve essere inferiore alla sezione
del cavo di potenza utilizzato.
1 Nm(*)
