ABB ACS55 - DIP 스위치; 구성; 기본정보

258 KR

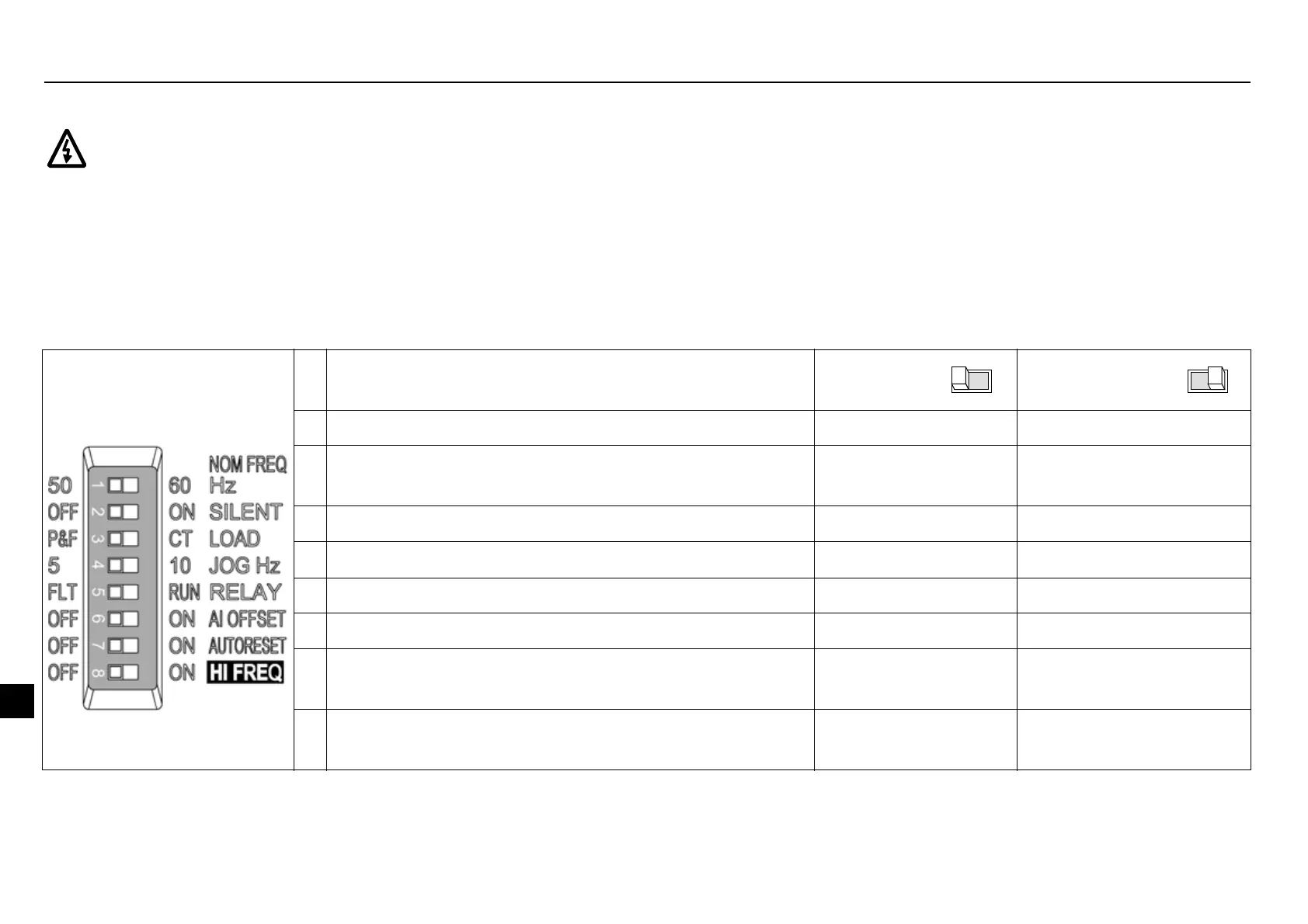

DIP 스위치
DIP 스위치는 ACS55 를 모터 및 용도에 맞게 설정하는데 사용합니다 .
경고 ! DIP 스위치에는 위험전압 (200 V) 이 인가됩니다 . 스위치 조정에 앞서 전원 차단 후 최소 5 분 정도 기다리십시오 . ACS55
에 전원이 인가되어 있을때는 보호 덮개를 닫으십시오 .
구성
• 전면 덮개를 연 후 , 스크류 드라이버를 이용하여 DIP 스위치를 조정합니다 .
• 스크류 드라이버를 이용하여 스위치를 왼쪽 또는 오른쪽으로 밀어 조정합니다 . 초기값은 모든 스위치가 왼쪽에 놓여 있습니다 .
• 조정 후 , 전면 덮개를 닫습니다 .
기본 정보
DIP 스위치
#
이름 및 기능
초기
설정
선택
설정
1 NOM FREQ HZ: 모터 정격 주파수 50 Hz 60 Hz
2SILENT:
모터 소음 정도 (PWM 스위칭 주파수 ) OFF - 일반 모드
(5 kHz)
ON - 정숙 모드
(16 kHz)
3LOAD:
부하 토오크 타입 (U/f 곡선 ) P&F - 펌프 / 팬 CT - 정토오크
4 JOG HZ: 조그 운전을 위한 고정주파수 설정 5 Hz 10 Hz
5RELAY:
릴레이 출력 모드 FLT - 고장 RUN - 운전중
6 AI OFFSET: 아날로그 입력의 최소값 설정 OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET:
자동 고장해제 기능 OFF - 설정하지 않
음
ON - 설정함
8 HI FREQ: 고주파수 출력 모드 OFF - 표준 모드 ON - 고주파수 출력 모
드
