ABB ACS55 - Asennuspidikkeen kiinnittäminen ja irrottaminen seinäasennuksessa

FI 93
Asennuspidikkeen kiinnittäminen ja irrottaminen seinäasennuksessa
Laite voidaan asentaa kapea tai leveä sivu seinää vasten. Kiinnitä asennuspidike alla olevien kuvien mukaisesti (runkokoot A ja B) joko
kapealle tai leveälle sivulle. Runkokoon C ja D laitteilla pidike irrotetaan vetämällä alas ja kiinnitetään työntämällä ylös.

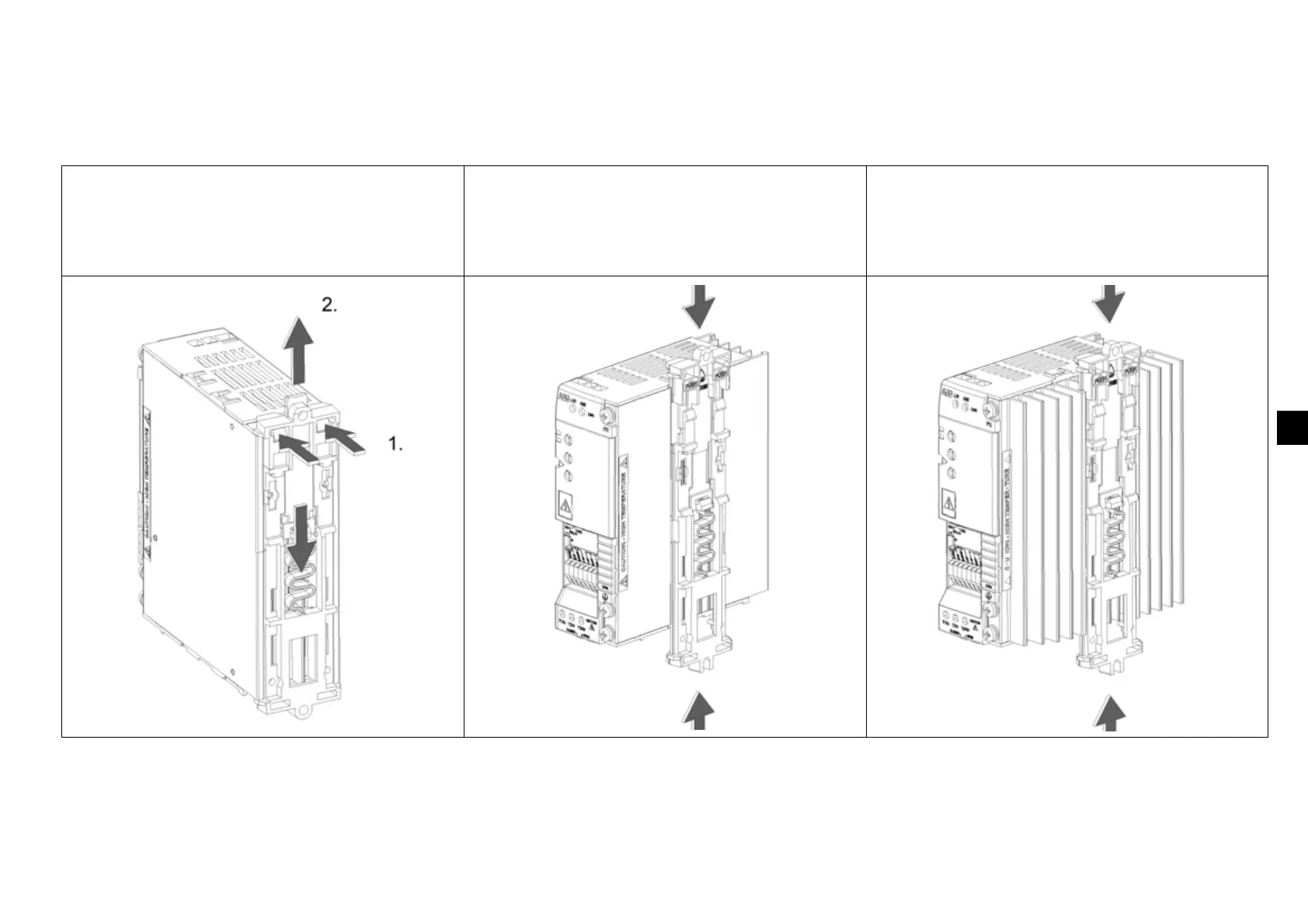

Asennuspidikkeen irrottaminen, rungot
A ja B:
Irrota pidikkeen ylä- ja alaosa
toisistaan painamalla kahta
muovipainiketta.
Asennuspidikkeen kiinnittäminen,
runko A:
Aseta pidikkeen osat kuvan
mukaisesti ja napsauta ne yhteen.
Asennuspidikkeen kiinnittäminen,
runko B:
Työnnä pidikkeen osat
jäähdytysripojen välistä ja napsauta ne
yhteen.
