ABB ACS55 - Conexión de los hilos de control; Terminales de control

78 ES

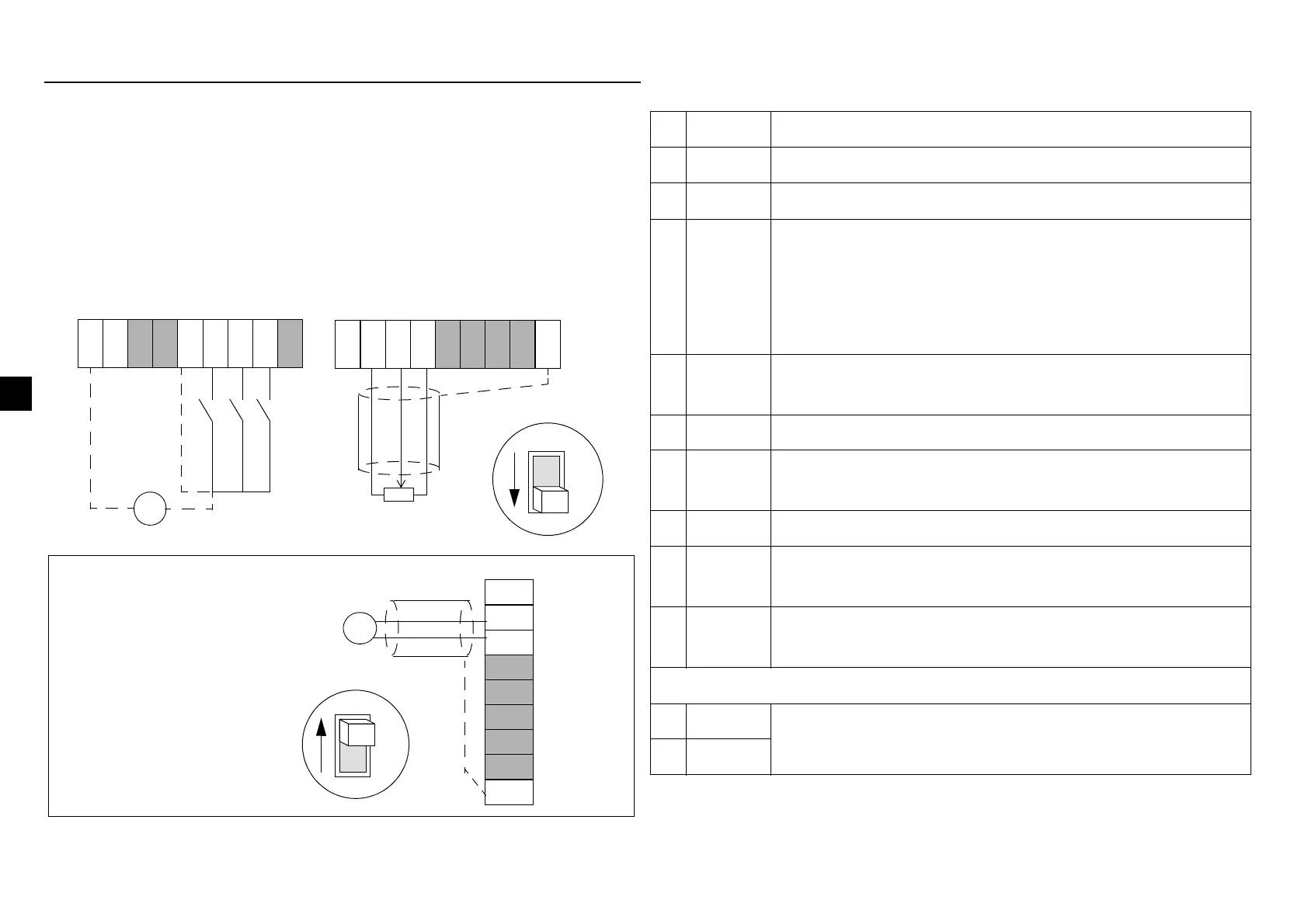

Conexión de los hilos de control
Es posible utilizar una fuente de alimentación interna (1) o externa
(2) para las entradas digitales. La tensión de control analógico es
de 0…10 V CC por defecto. (El puente AI debe estar en la posición
de tensión ("U")).
Terminales de control
Utilice cable multifilar de 0,5...1,5 mm
2
(AWG22 - AWG16).
1)
Conectada internamente al bastidor (tierra) a través de una
resistencia de 1 Mohmio.
2)
La impedancia de la entrada digital es de 1,5 kohmios.
Uso de la señal de intensidad de
0/4…20 mA: - Cambie el puente
AI a la posición de intensidad
("I").
- Coloque el conmutador AI
OFFSET en posición ON si
se prefiere una señal de
intensidad de 4…20 mA
SCR START REV JOG
+-
2)
1)
U
I
Alimentación de 12...24 V CC
+12V COM SPEED/AI +10V COM
SCR START REV JOG +12V COM SPEED/AI +10V COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohmios
# Nomb. Descripción
1 COM Común para entradas analógicas o digitales
1)
2 COM Común para entrada analógica o digital
1)
3 AI Entrada analógica: Referencia de velocidad
(frecuencia).
0/2…10 V CC (Ri=190 kohmios), o 0/4…20 mA
(Ri=100 ohmios). Resolución 0,1%, precisión
+/-1%.
4 +10V Tensión de referencia para entrada analógica.
Precisión +/-2%. Máx. 10 mA.
5 +12V Tensión aux. para entradas digitales. Máx. 30 mA.
6 START Entrada digital 1: Marcha (restaura el convertidor
tras un disparo por fallo)
2)
7 REV Entrada digital 2: Invertir la dirección de giro
2)
8 JOG Entrada digital 3: Activar la velocidad de avance
lento
2)
9 SCR Tierra para el apantallamiento del cable de señal.
Conectado internamente a tierra del bastidor.
Salida de relé
1 SR1 Fallo: El relé se abre. 12 V...250 V CA / 30 V CC
10 mA...2 A
2SR2
