98 FI

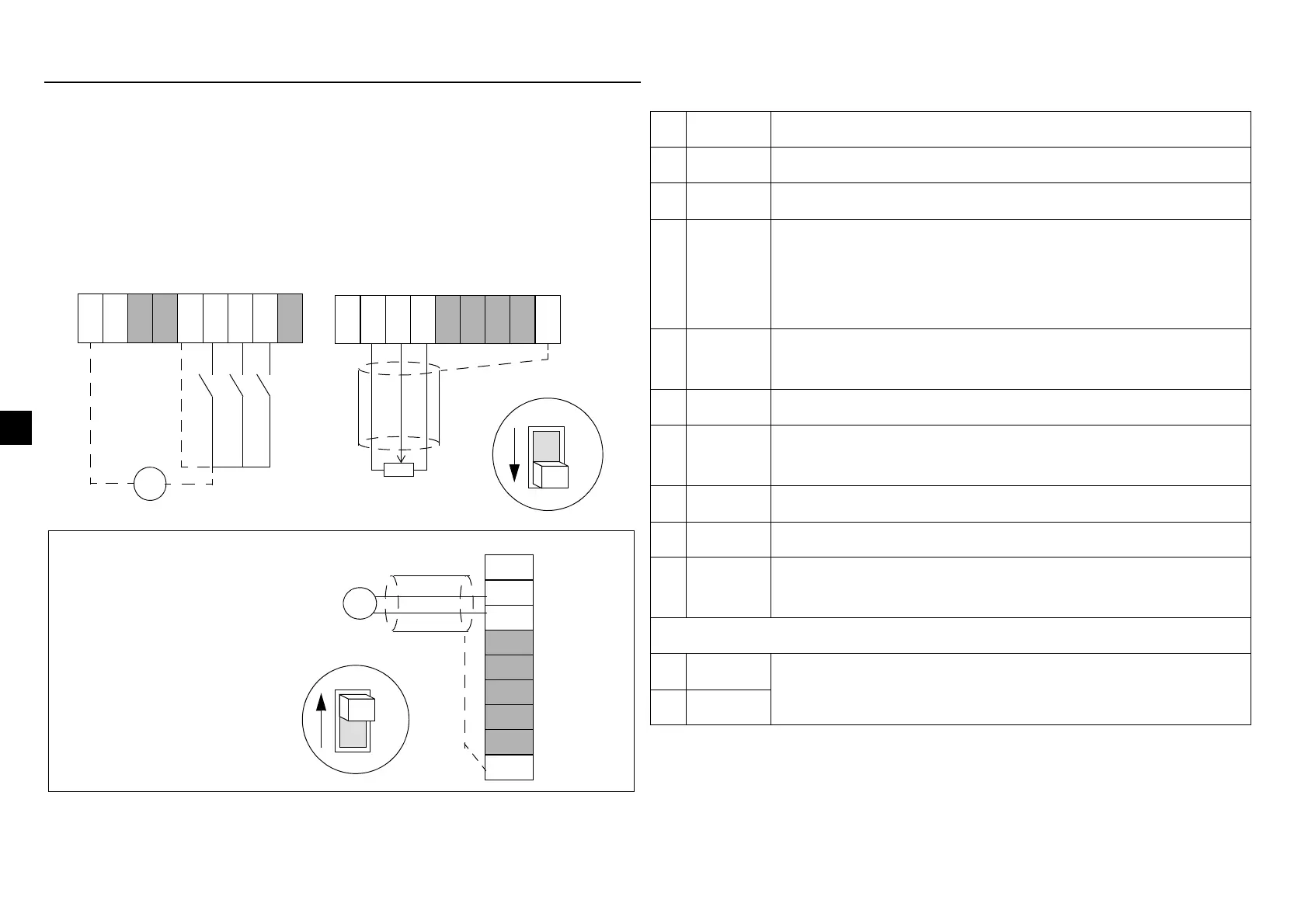

Ohjauskaapelien kytkeminen
Digitaalituloille voidaan käyttää sisäistä (1) tai ulkoista (2) syöttöä.
Analogisen ohjausjännitteen tehdasasetus on 0…10 VDC. (AI-
siirtoliittimen on oltava jänniteasennossa ("U")).
Ohjausliitännät
Käytä monisäikeistä 0,5...1,5 mm
2
:n kaapelia (AWG22 - AWG16).
1) Kytketty sisäisesti runkoon (maahan) 1 Mohm vastuksen kautta.
2) Digitaalitulojen impedanssi on 1,5 kohm.
Kun käytät 0/4...20 mA:n
virtasignaalia: - Vaihda AI-
siirtoliittimen asennoksi "I".
- Aseta AI OFFSET -kytkin
asentoon ON, jos haluat käyttää
4...20 mA:n virtasignaalia.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC syöttö
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Nimi Kuvaus
1 COM Yhteinen digitaali- ja analogiatuloille
1)
2 COM Yhteinen digitaali- ja analogiatulolle
1)
3 AI Analogiatulo: Nopeus (taajuus) -ohje.
0/2…10 VDC (Ri=190 kohm), tai 0/4…20 mA
(Ri=100 ohm). Asettelutarkkuus 0,1 %,
tarkkuus +/-1 %.
4 +10V Analogiatulon ohjejännite.
Tarkkuus +/-2 %. Maks. 10 mA.
5 +12V Digitaalitulojen apujännite. Maks. 30 mA.
6 START Digitaalitulo 1: Käyntiin (vian kuittaus vikalaukaisun
jälkeen)
2)
7 REV Digitaalitulo 2: Pyörimissuunnan vaihto
2)
8 JOG Digitaalitulo 3: Vakionopeuden aktivointi
2)
9 SCR Ohjauskaapelin suoja. Kytketty sisäisesti rungon
maahan.
Relelähtö
1 RO1 Vika: Rele aukeaa. 12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
