Muut kaapelointi- ja EMC-ohjeet
Alla olevia ohjeita noudattamalla varmistat, että laite toimii häiriöttömästi ja vastaa eurooppalaisen EMC-direktiivin vaatimuksia.
Moottorikaapeli
Moottorikaapelina käytetään konsentrisella PE-johtimella varustettua symmetristä kolmijohdinkaapelia tai konsentrisella suojalla
varustettua nelijohdinkaapelia. Suositeltavaa on käyttää punottua metallisuojaa, esim. tyyppiä MCCMK (NK Cables).
- Kierrä kaapelisuojan langat yhteen johtimeksi ja kytke johdin maadoitusliittimeen . Johtimen on oltava mahdollisimman lyhyt.

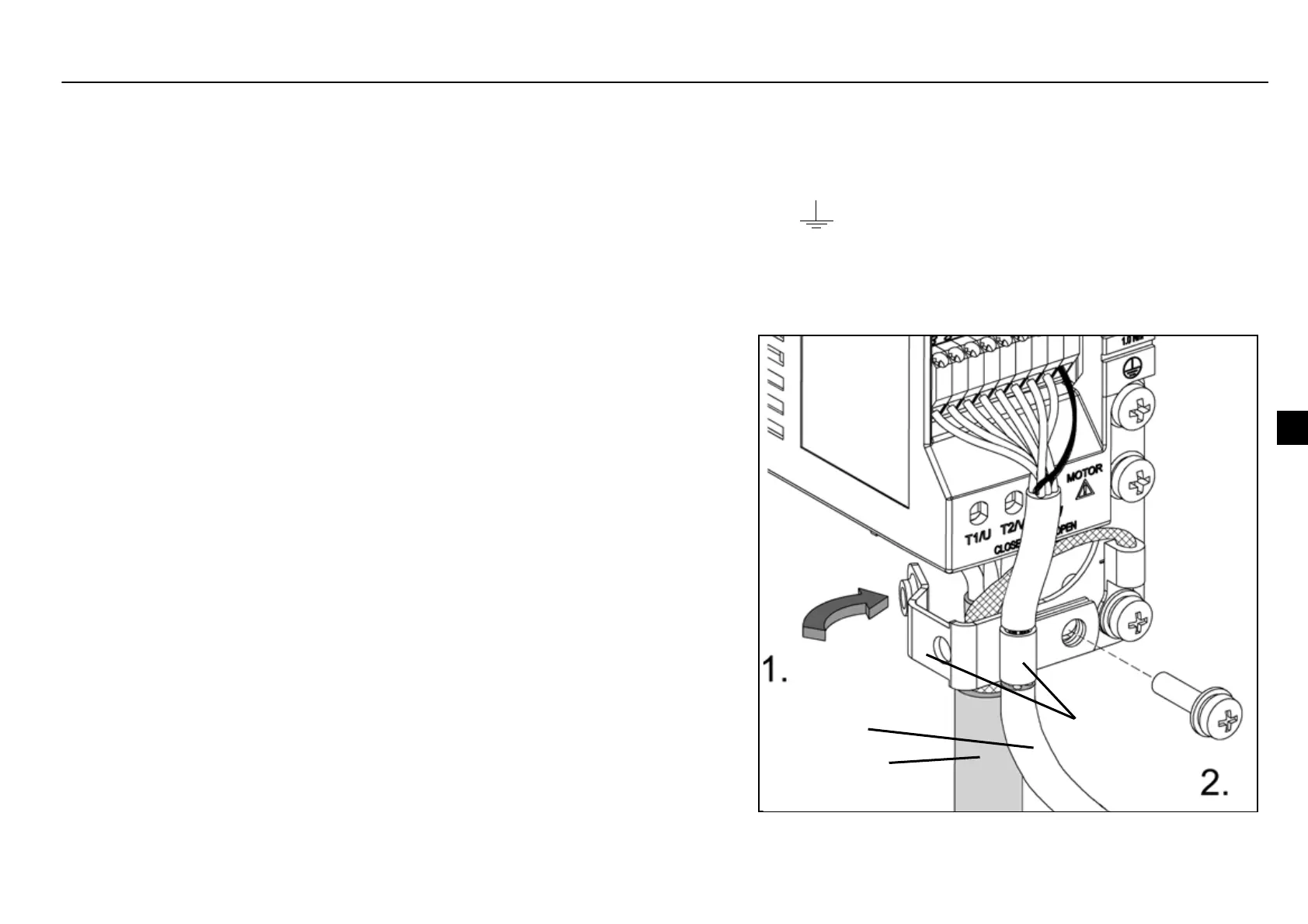

- Kiristä kaapelisuoja kuvassa esitetyllä tavalla, kun käytät sisäistä tai ulkoista EMC-suodinta.
- Maadoita kaapelin suoja moottorin päässä koko ympärysmitaltaan (360 astetta) käyttäen EMC-läpivientiholkkia tai kierrä suojan langat
yhteen johtimeksi siten, että johtimen pituus on korkeintaan viisi kertaa sen paksuus. Maadoita yhteenkierretty suoja moottorin PE-
liittimeen.
Ohjauskaapelit
Ohjauskaapeleina käytetään monijohdinkaapeleita, joiden suojat ovat
kuparipunosta. Suositeltava kaapelityyppi analogiasignaaleille on
kaksoissuojattu kierretty parikaapeli.
- Kierrä kaapelin suoja yhteen johtimeksi ja kytke johdin liittimeen SCR.
Johtimen on oltava mahdollisimman lyhyt.
- Kiristä ohjauskaapeli kuvassa esitetyllä tavalla (vain EMC-laitteet).
- Vedä moottorikaapeli mahdollisimman kauas ohjaus- ja syöttökaapeleista
(etäisyys > 20 cm), jotta vältyttäisiin sähkömagneettisilta häiriöiltä.
Huomautus: 24 VDC- ja 115/230 VAC -signaaleja ei saa koskaan kytkeä
samaan kaapeliin.
ohjauskaapeli
moottorikaapeli
kiristimet
