11.10. DYNAMISCHER SET POINT
Mit dem Regler kann der Set Point au-
tomatisch den externen Bedingungen
angepasst werden. Dies wird erreicht,
indem vom Set Point ein Wert in Funktion
der von dem Fühler S2 erfassten Außen-
lufttemperatur abgezogen wird.
Über einen binären Parameter H 33=1-0
kann die Funktion Dynamischer Set Point
ein- bzw. ausgeschaltet werden.
Der Dynamische Set Point ist nur für die
Wärmepumpe aktiv.
Für den dynamischen Set Point müssen
folgende Parameter eingestellt werden:
• H34=Neigung der Kompensierungs-
geraden (Wert zwischen 0.5 und 2).
• H35=Außenlufttemperaturwert, über
dem die Kompensierung greift(Wert
zwischen 15 und 25).
• H36=Ausschlag der Außenluft, auf
den der Set Point zurückgreift (Wert
zwischen 5 und 10).
BEISPIEL:
Wenn der dynamische Set Point eingeschaltet ist (H33=1), können diese drei Fälle eintreten:
-1. Fall TLuft <= H35 in diesem Fall dynamischer Set Point = Ut1
-2. Fall H35 <TLuft < (H35+H36) in diesem Fall dynamischer Set Point = Ut1-[(TLuft -H35)*H34]
-3. Fall TLuft> (H35+H36) in diesem Fall dynamischer Set Point = Ut1-[H36*H34]

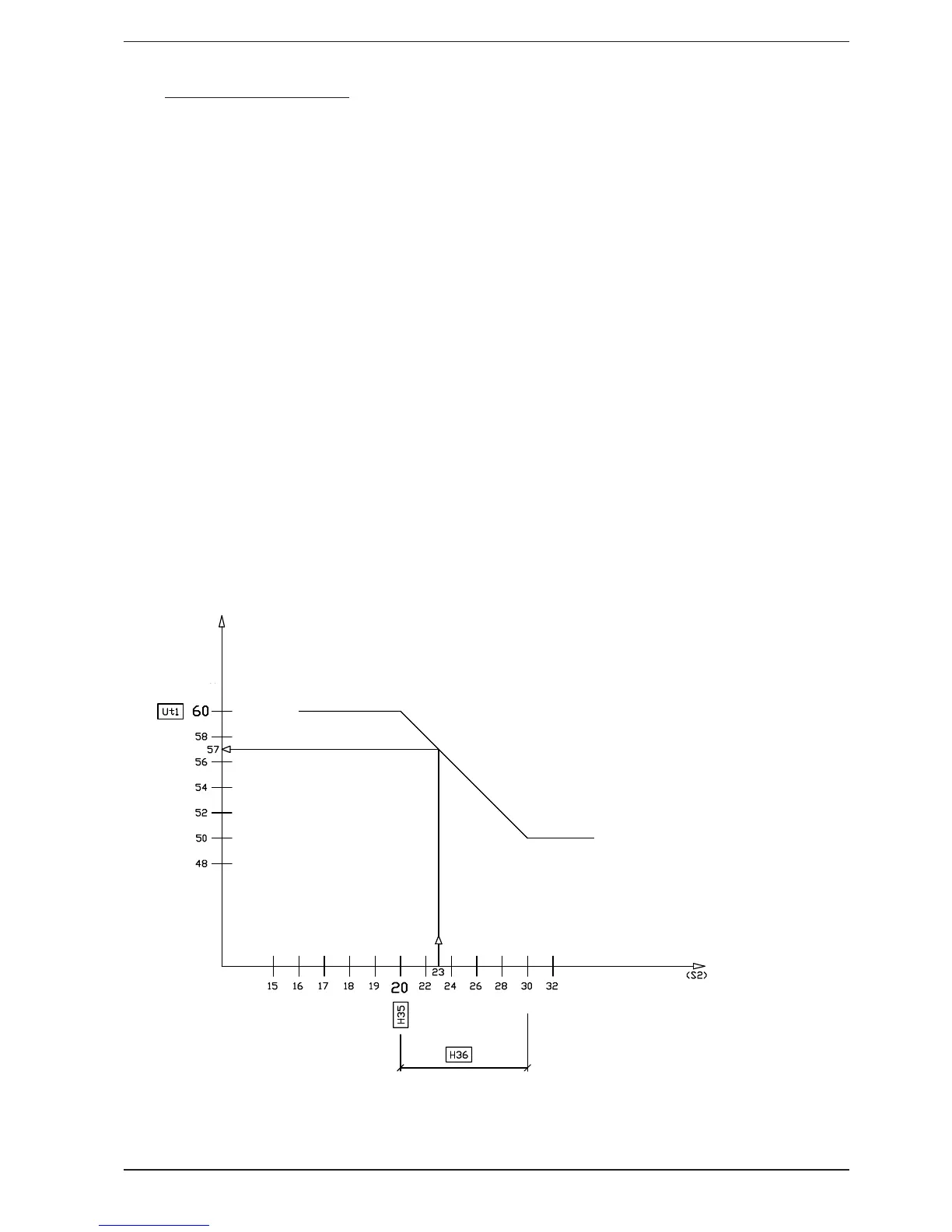

Set Point
Außenluft
H01=60° max. Set Point in Funktion der Wärmepumpe
H34=1 Neigung der Kompensierungsgeraden (45°)
H35=20°C Außenlufttemperatur zum Start der Kompensierung
H36=10°C Ausschlag der Luft, auf den der Set Point zurückgreift
TLuft <= 20°C ergibt ---> Set Point = Ut1=60°C
TLuft = 23°C ergibt ---> Set Point = Ut1-[(23 - H35)
*
H34]= 57°C
TLuft >= ( H35 + H36 ) ergibt ---> Set Point = Ut1-[ H36
*
H34]=50°C
