75
SWP_5287500_00
8. INSTALLATION
8.1. OPÉRATIONS PRÉLIMINAIRES
• Véri er la parfaite intégrité des diffé-
rents composants de l’unité.
Transporter la section emballée le
plus près possible du lieu d’installa-
tion.
Ne pas poser d’outils ou de poids sur
l’unité emballée.
8.2. CHOIX DU LIEU D’INSTALLATION
L’unité posée sur une surface plane
est en mesure de supporter le poids
du produit et de son contenu.
Ne pas installer l’unité dans des
locaux contenant des gaz in am-
mables, des substances acides,
agressives ou corrosives qui pour-
raient endommager irréparable-
ment les différentes pièces.
Si l’unité est canalisée, ne pas dé-
passer 10 mètres de long au total.
8.3. RACCORDEMENTS
HYDRAULIQUES
Effectuer les raccordements aux tuyaux
des installations de manière à ce que
ces derniers :
Ne surchargent pas l’unité de leur
poids.
Permettent de procéder aux opéra-
tions de maintenance de l’unité.
Permettent l’accès et la dépose des
accessoires éventuels.
Prévoir la possibilité d’effectuer la vi-
dange du réservoir, sans mettre ce der-
nier en dépression, en utilisant au besoin
une soupape casse vide ; la pression à la
mise en service des ballons est de 6 Bar.
Pour une mise en service dans les règles
de l’art, il est recommandé :
d’installer une soupape de sécurité
et un vase d’expansion d’une ca-
pacité adéquate ;
de raccorder l’anode sacri cielle four-
nie à la masse métallique du ballon ;
de contrôler la dureté de l’eau du
réseau (la garantie tombe en cas
de dureté inférieure à 15°F ou supé-
rieure à 40°F).

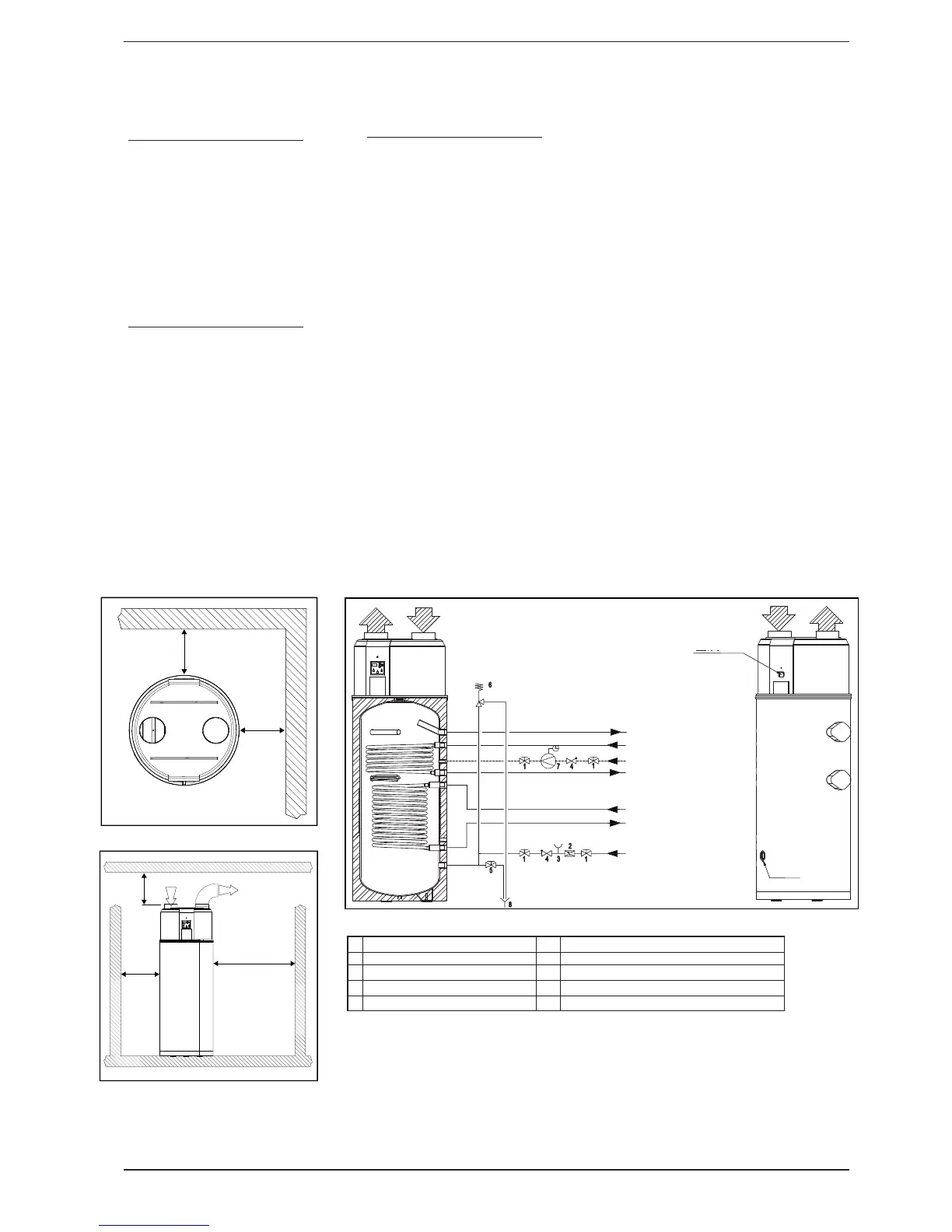

1 Vanne d’arrêt 6 Soupape de sécurité à membrane
2 Réducteur de pression 7 Pompe de circulation
3 Vanne de contrôle 8 Vidange
4 Clapet de non-retour * Uniquement pour modèles PWW et PEP
5 Vanne de vidange * * Uniquement pour modèles PEP
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1,2 m
EAU CHAUDE
DÉPART CHAUFFAGE**
CIRCULATION (SI NÉCESSAIRE)
RETOUR CHAUFFAGE**
ALIMENTATION
ÉLECTRIQUE
DÉPART ÉNERGIE
ALTERNATIVE*
RETOUR ÉNERGIE
ALTERNATIVE*
ÉVACUATION
CONDENSATS
EAU FROIDE (RACCORD
SELON DIN 1988)
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1, 2 m
