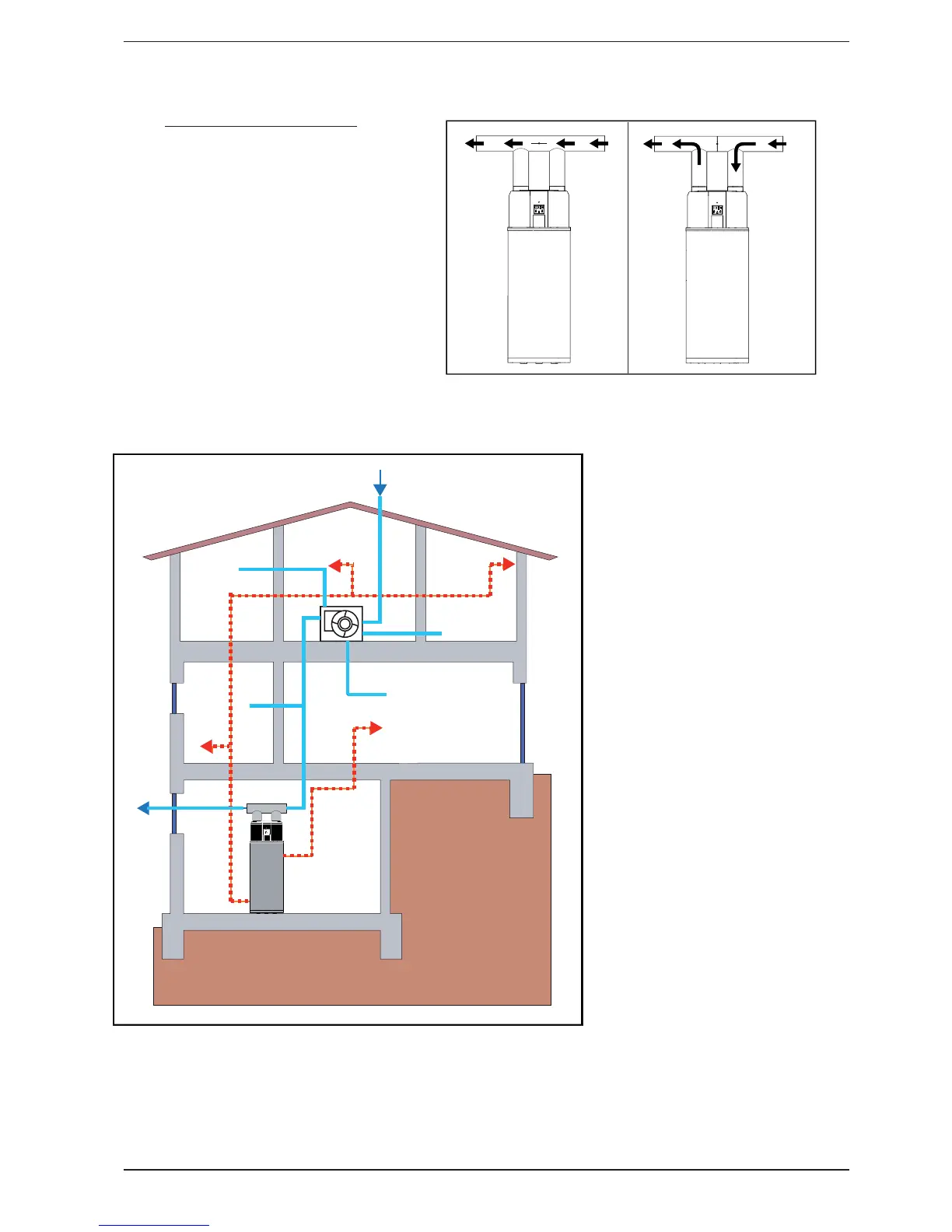

6.1. DISTRIBUCIÓN DEL AIRE
CON COMPUERTA CIRCULAR
MOTORIZADA
Es posible administrar el flujo de aire de
la bomba de calor a través de una com-
puerta motorizada que permite una re-
gulación de 90°, desde completamente
abierta (fig.A) hasta completamente ce-
rrada (fig.B). Existen válvulas accionadas
eléctricamente mediante servomando
con retorno a resorte. El funcionamiento
de la compuerta depende del estado
del ventilador, según el siguiente prin-
cipio: con la BdC parada o en espera
(ventilador apagado) la compuerta está
desalimentada y, por lo tanto, el retorno
a resorte garantiza la posición de com-
pleta apertura (fig. A)
-con la BdC activa (ventilador en funcio-
namiento) la compuerta está alimenta-
da y, por lo tanto, completamente cerra-
da (fig. B).
• Línea punteada: Instalación de distri-
bución para ACS
• Línea continua: Instalación de ventila-
ción mecánica controlada
FIG. A
FIG. B
