11.10. SET POINT DINÁMICO
El regulador permite modificar el Set po-
int en modo automático según las con-
diciones externas. Dicha modificación
se obtiene restando al Set point un valor
en función de la temperatura del aire
exterior medida por la sonda S2.
A través del parámetro binario H 33=1-0
es posible habilitar/deshabilitar la fun-
ción Set point Dinámico.
El Set point dinámico está activo sólo si
la BdC está en funcionamiento.
Para el Set point dinámico, se deben
definir los parámetros:
• H34=pendiente de la recta de com-
pensación (valor comprendido en-
tre 0,5 y 2).
• H35=temperatura del aire exterior
por encima de la cual comienza la
compensación (valor comprendido
entre 15 y 25).
• H36=variación del aire exterior so-
bre el cual trabaja el Set point (valor
comprendido entre 5 y 10).

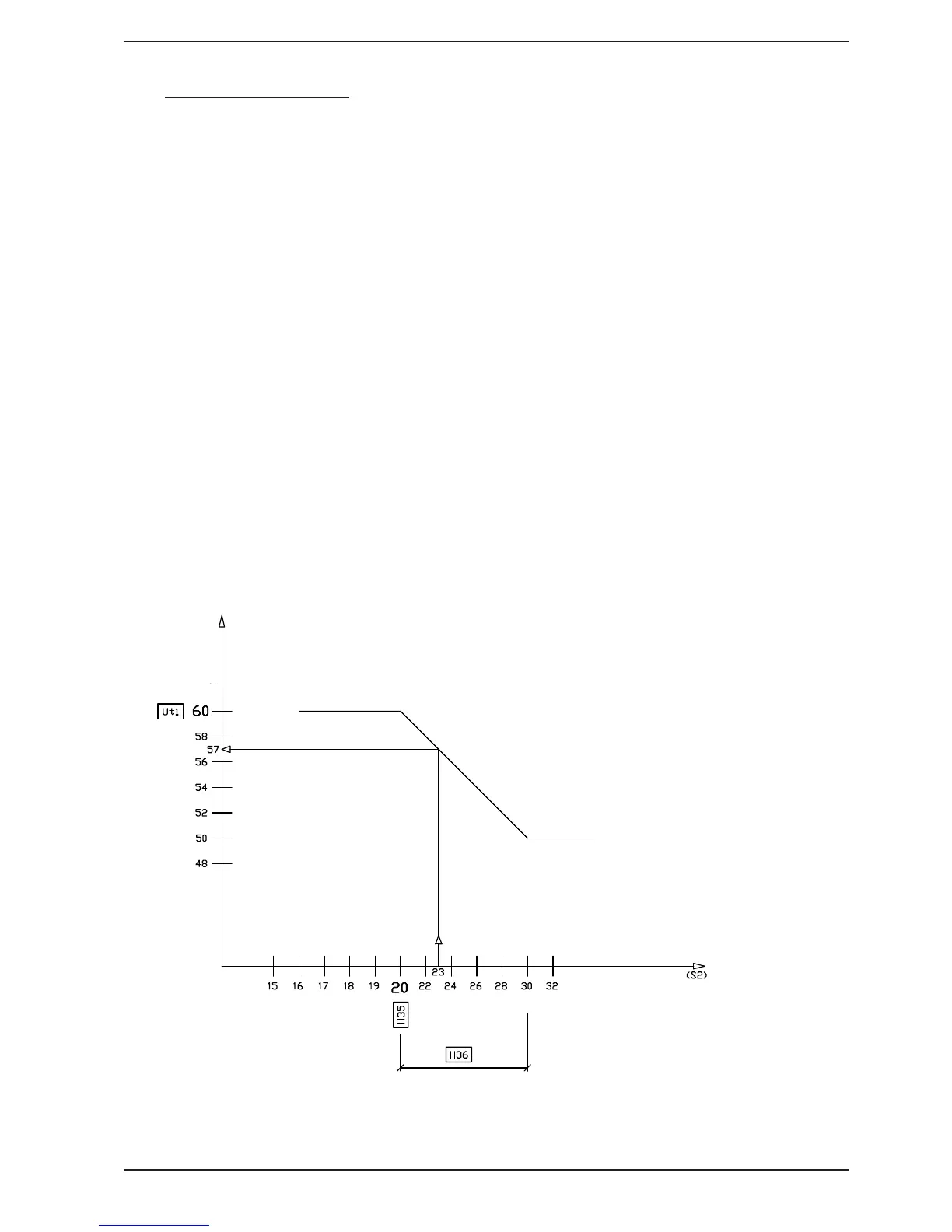

EJEMPLO:
Cuando el Set point dinámico está habilitado (H33=1), se pueden tener tres casos:
-1° Caso Taire <= H35 En tal caso Set point dinámico= Ut1
-2° CasoH35 < Taire < (H35+H36) En tal caso Set point dinámico= Ut1-[(Taire-H35)*H34]
-3° Caso Taire > (H35+H36) En tal caso Set point dinámico= Ut1-[H36*H34]
Set point
aire exterior
H01=60° máx set point en función de la BdC
H34=1 pendiente de la recta de compensación (45°)
H35=20°C temperatura del aire al comienzo de la compensación
H36=10°C variación del aire sobre el cual trabaja el set point
para Taire <= 20°C se tiene ---> Set point = Ut1=60°C
para Taire = 23°C se tiene ---> Set point = Ut1-[(23 - H35)
*
H34]= 57°C
para Taire >= ( H35 + H36 ) se tiene---> Set point = Ut1-[ H36
*
H34]=50°C
