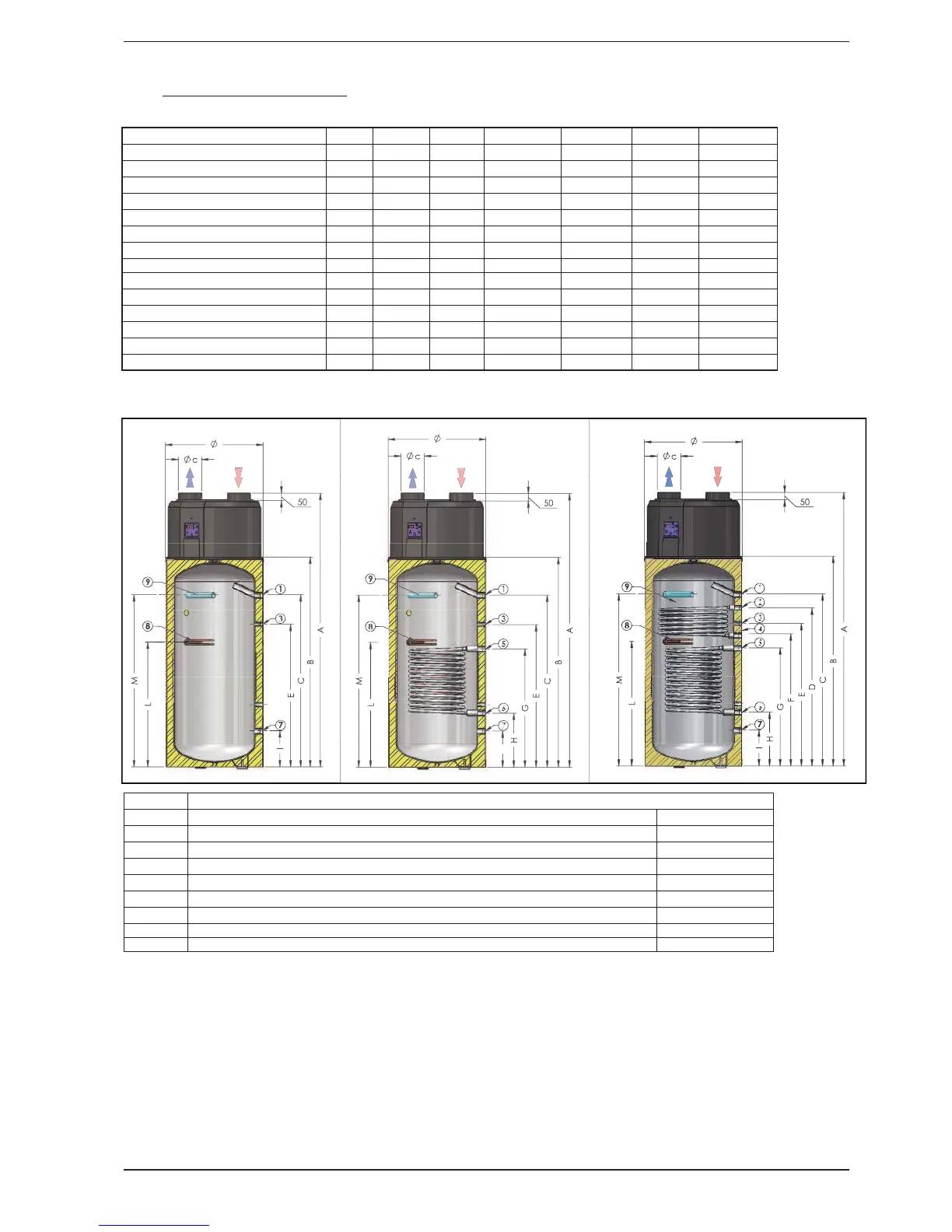

5.1. POIDS ET DIMENSIONS
Modèle SWP200 SWP300 SWP200 S1 SWP 300 S1 SWP200 S2 SWP 300 S2
A mm 1670 1865 1670 1865 1670 1865
B mm 1235 1430 1235 1430 1235 1430
C mm 975 1165 975 1165 1080 1165
D mm / / / / 975 1070
E mm 635 965 635 965 635 965
F mm / / / / 835 895
G mm / / 750 800 750 800
H mm / / 290 365 290 365
I mm 220 245 220 245 220 245
L mm 810 845 810 845 810 845
M mm 1005 1040 1005 1040 1005 1040
Øc mm 160 160 160 160 160 160
Ø mm 660 660 660 660 660 660
Poids de transport Kg 100 122 107 137 137 155
POS DESCRIPTION
1 Écoulement de l'eau chaude Rp 1"
2 Départ chauffage Rp 1"
3 Boucle de circulation Rp 1/2"
4 Retour chauffage Rp 1"
5 Départ énergie alternative Rp 1"
6 Retour énergie alternative Rp 1"
7 Eau froide Rp 1"
8 Résistance électrique Rp 1" 1/2
9 Anode Rp 1" 1/4
