1. INTRODUCTION
1.1. Description de l'accessoire
L'extension VMF-485LINK a été développée pour s'interfacer et rendre les unités suivantes compatibles
avec le protocole de communication VMF:
• HMI (pompe à chaleur monobloc)
• BHP (pompe à chaleur en split)
• FCWI (ventilo-convecteur inverter pour installation murale)
L'accessoire VMF-485Link permet la communication et l'inte-
raction des superviseurs VMF-E5/E6 avec les pompes à chaleur
des séries HMI et BHP et avec les ventilo-convecteurs de la série
FCWI.
Cet accessoire peut également être utilisé avec le contrôleur
Multicontrol pour la gestion des pompes à chaleur HMI et BHP.
L'accessoire, identifié par le schéma général, possède deux
ports série distincts:
• MASTER (sur al borne M2): ce port série se connecte di-
rectement à l'élément à insérer au sein du réseau VMF
• SLAVE (sur la borne M3): ce port série s'interface avec le
réseau VMF dans lequel l'élément sera inséré
La logique interne de la passerelle VMF-485Link permet au su-
perviseurs Aermec ou de tiers de contrôler les ventilo-convec-
teurs FCWI, comme les thermostats VMF-E19, et de gérer les
pompes à chaleur HMI/BHP, comme les unités extérieures de la
série ANL/ANK/ANKi.
1.2. Fonctionnement de l’accessoire

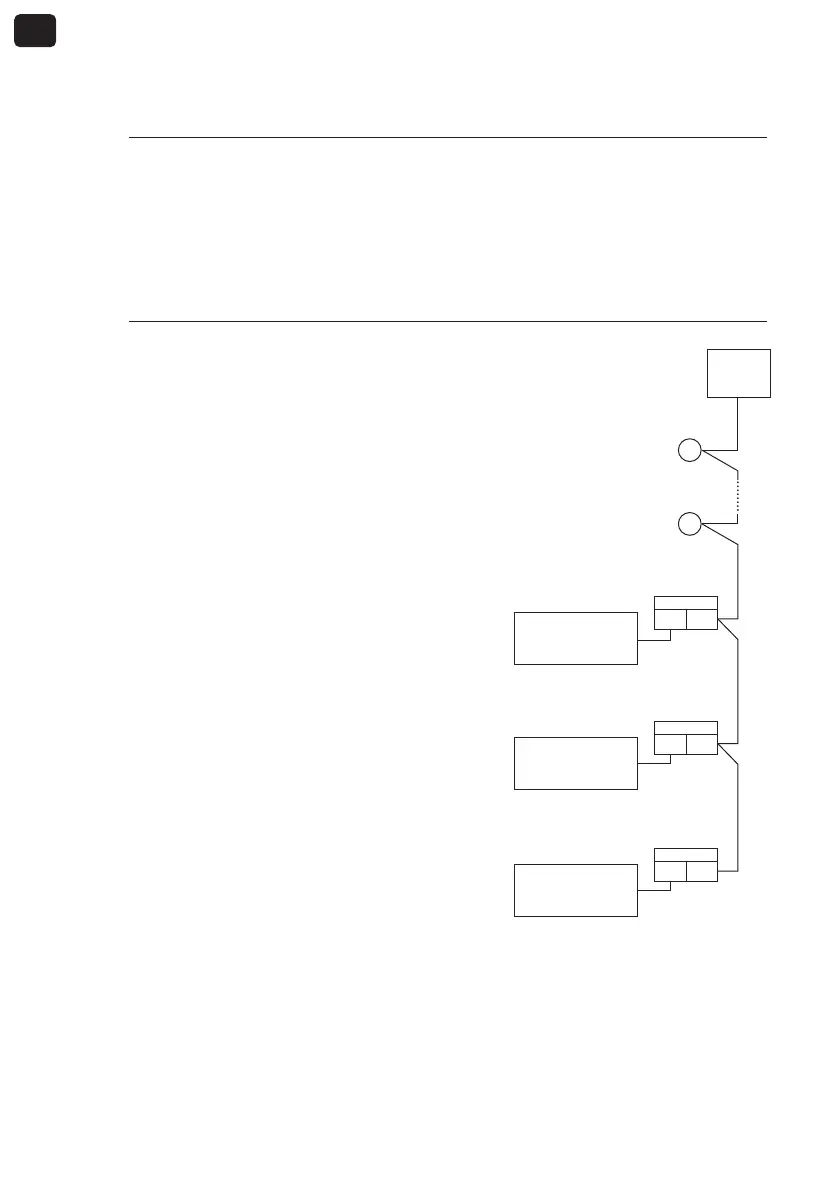

Schéma générique du réseau VMF
Superviseur réseau VMF
élément réseau VMF
VMF-AER485LINK
élément réseau VMF (n)
M2 M3
FCWI
VMF-AER485LINK
M2 M3
HMI
M2 M3
VMF-AER485LINK
M2 M3
BHP
M2 M3
