4.3. PHASE 2 - Reconnaissance HMI-BHP/VMF-485LINK
Après avoir correctement câblé les composants et réglé les commutateurs DIP SW1, la séquence d'opé-
rations à effectuer pour démarrer la reconnaissance de l'unité FCWI sur l'accessoire VMF-485LINK est la
suivante:
1. Alimenter les unités HMI/BHP;
2. Mettre sous tension l'extension VMF-RS485LINK;
3. Tenir enfoncé le bouton T1 de l'extension VMF-RS485LINK jusqu'au clignotement simultané des
voyants DL6 (voyant rouge) et DL5 (voyant blanc);
4. Attendre la fin de la procédure de reconnaissance de la carte de contrôle des unités HMI/BHP. Du-
rant cette phase, l'extension VMF-RS485LINK envoie des commandes de lecture au dispositif esclave
connecté, si une réponse correcte suit la commande de lecture, la procédure de reconnaissance de
l’unité se termine, sinon, elle continue avec l'envoi d'autres commandes de lecture dans lesquelles
l'adresse Modbus associée au nœud est augmentée;
5. Si la procédure de reconnaissance de l’unité est terminée correctement, l'extension commencera
à envoyer/recevoir les commandes Modbus en continu; cette condition de fonctionnement nor-
mal sera indiquée par l'extension en laissant éteint le voyant rouge DL6 et avec le clignotement du
voyant blanc DL5. Si cette condition est présente, la passerelle VMF-RS485LINK est prête pour le
raccordement, via le port slave (M3), à un système de supervision comme les panneaux VMF-E5 et
VMF-E6. Si l'extension VMF-RS485LINK ne parvient pas à établir une communication série avec les
unités, elle se met automatiquement dans une condition d'erreur (absence de communication avec
le dispositif slave) qui sera indiquée par le clignotement du voyant rouge DL6 seul.
Funzioni (4/4)
Indirizzo: 1
Recupero Refriger: Off
Res. El. Serbatoio: Logica 1
Contatto Memoria: Off

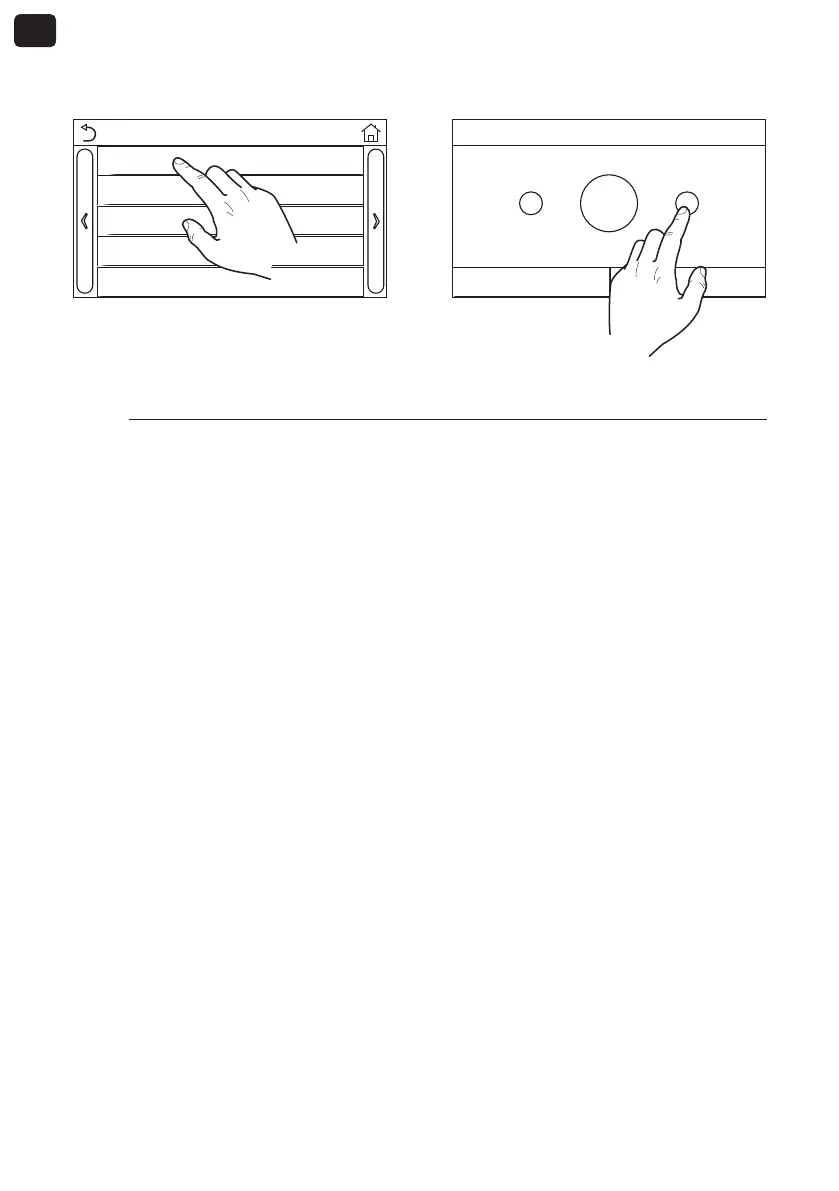

(5) Depuis la page «Fonctions 4/4» sélection-
ner la fonction «Adresse»:
Indirizzo
Range: 1~153 Default: 1
+
-
1
OK Cancella
(6) Régler la valeur souhaitée et confirmer en
appuyant sur la touche «OK»:
