AERMEC VMF-485LINK - 4 Anschluss an Hmi; Bhp; PHASE 1 - Elektrische Anschlüsse

46
DE

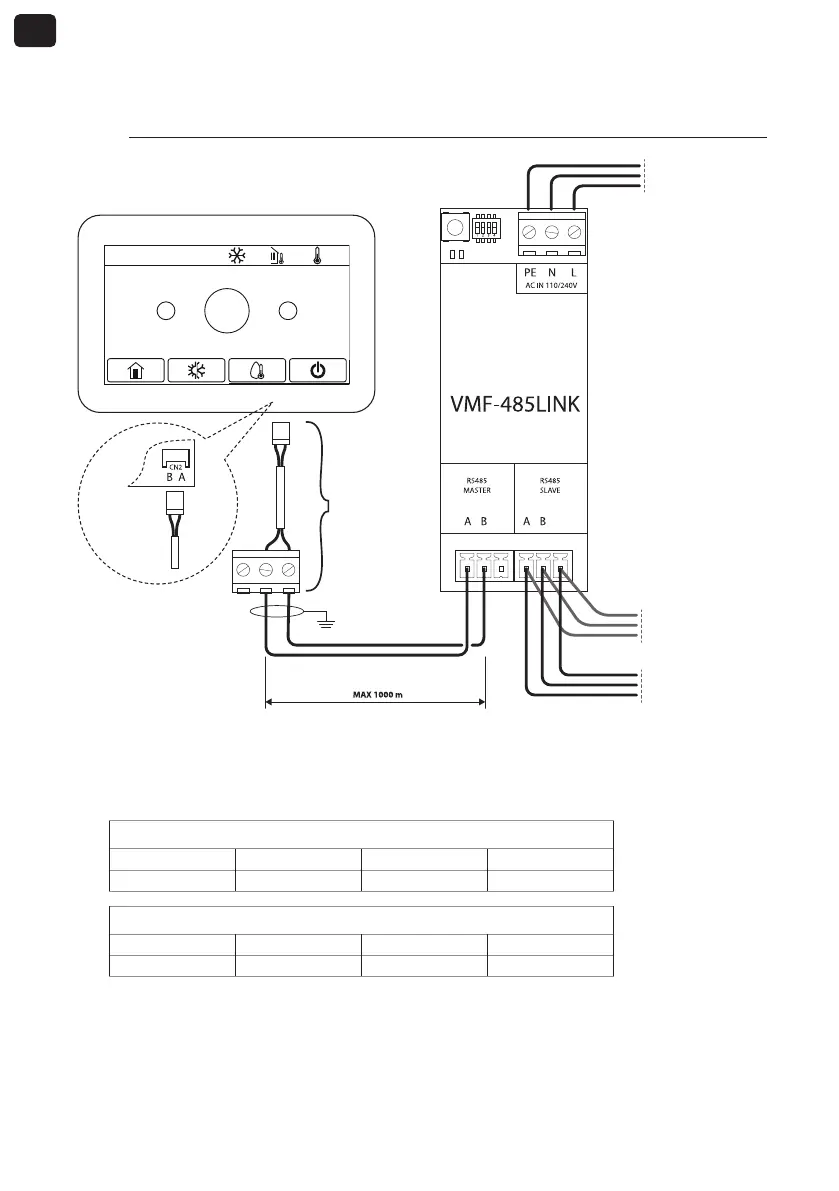

4. ANSCHLUSS AN HMI / BHP
4.1. PHASE 1 - Elektrische Anschlüsse
GND GND
2020-02-20 08:52 0.0°C 0.0°C
+
-
25°C
Vorheriger Knoten
VMF-Netz
Nächster Knoten
VMF-Netz
Vin: 230 Vac
50/60 Hz
Imax: 0.15 A
IC-2P
(Zubehör)
Rückseite der
Bedientafel
ANMERKUNGEN:
1. Bei den Geräten HMI oder BHP ist der Zubehörstecker IC-2P erforderlich, der als Zubehör erhältlich ist;
2. Vor weiteren Schritten zudem sicherstellen, dass die DIP-Schalter SW1 richtig konfiguriert sind:
SW1 (HMI oder BHP mit integrierter Brauchwassersteuerung)
DIP 1 DIP 2 DIP 3 DIP 4
ON OFF OFF ON
SW1 (HMI oder BHP ohne integrierter Brauchwassersteuerung)
DIP 1 DIP 2 DIP 3 DIP 4
ON OFF OFF OFF
Bedientafel HMI / BHP
