4
IT
1. INTRODUZIONE
1.1. Descrizione accessorio
L’espansione VMF-485LINK è stata sviluppata per interfacciare, e rendere compatibile al protocollo di co-
municazione VMF, le seguenti unità:
• HMI (pompa di calore monoblocco)
• BHP (pompa di calore splittata)
• FCWI (fancoil inverter per installazione a parete)
L’accessorio VMF-485Link consente la comunicazione e l’itera-
zione dei supervisori VMF-E5/E6 con le pompe di calore della
serie HMI e BHP e con i ventilconvettori della serie FCWI.
Tale accessorio può essere utilizzato anche con il controllore
Multicontrol per la gestione delle pompe di calore HMI e BHP.
L’accessorio, come identificato dallo schema generale, possie-
de due seriali distinte:
• MASTER (al morsetto M2): questa seriale si collega diretta-
mente all’elemento da inserire nella rete VMF
• SLAVE (al morsetto M3): questa seriale si interfaccia alla
rete VMF in cui si desidera inserire l’elemento
La logica interna del gateway VMF-485Link permette ai super-
visori Aermec o di terze parti di controllare i ventilconvettori
FCWI come i termostati VMF-E19 e di gestire le pompe di calore
HMI/BHP come le unità esterne della serie ANL/ANK/ANKi.
1.2. Funzionamento dell’accessorio

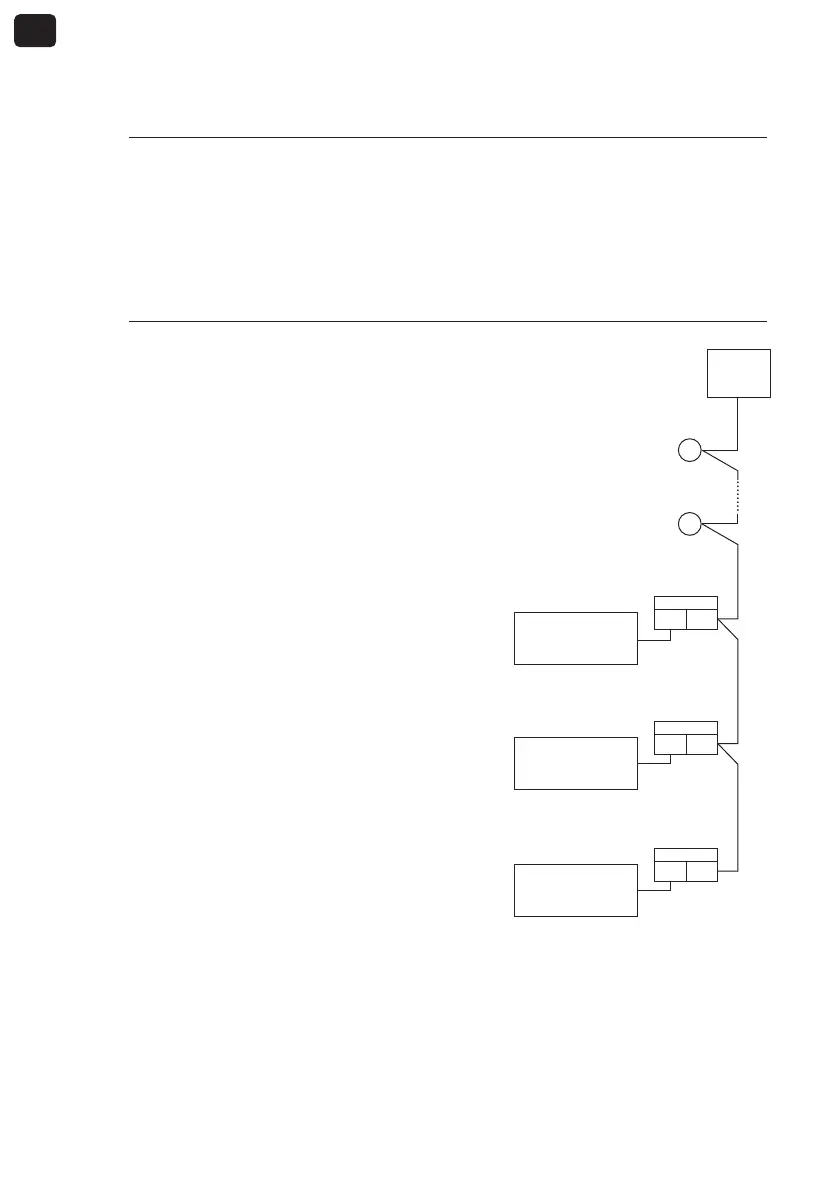

Schema generico rete VMF
Supervisore rete VMF
elemento rete VMF
VMF-AER485LINK
elemento rete VMF (n)
M2 M3
FCWI
VMF-AER485LINK
M2 M3
HMI
M2 M3
VMF-AER485LINK
M2 M3
BHP
M2 M3
