1. INTRODUCCIÓN
1.1. Descripción del accesorio
La expansión VMF-485LINK ha sido desarrollada para interconectar y hacer que las siguientes unidades
sean compatibles con el protocolo de comunicación VMF:
• HMI (bomba de calor monobloque)
• BHP (bomba de calor tipo split)
• FCWI (fancoil inverter para instalación de pared)
El accesorio VMF-485Link permite la comunicación e interac-
ción de los supervisores VMF-E5/E6 con las bombas de calor de
las series HMI y BHP y con los fan coil de la serie FCWI.
Este accesorio se puede utilizar también con el controlador
Multicontrol de gestión de las bombas de calor HMI y BHP.
Tal como se identifica en el esquema general, el accesorio po-
see dos seriales diferentes:
• MASTER (al terminal M2): esta serial se conecta directa-
mente al elemento que se insertará en la red VMF
• SLAVE (al terminal M3): esta serial se interconecta a la red
VMF en la cual se desea insertar el elemento
La lógica interna del gateway VMF-485Link permite que los
supervisores Aermec o terceros puedan controlar los fan coils
FCWI como los termostatos VMF-E19 y gestionar las bombas
de calor HMI/BHP como las unidades externas de la serie ANL/
ANK/ANKi.
1.2. Funcionamiento del accesorio

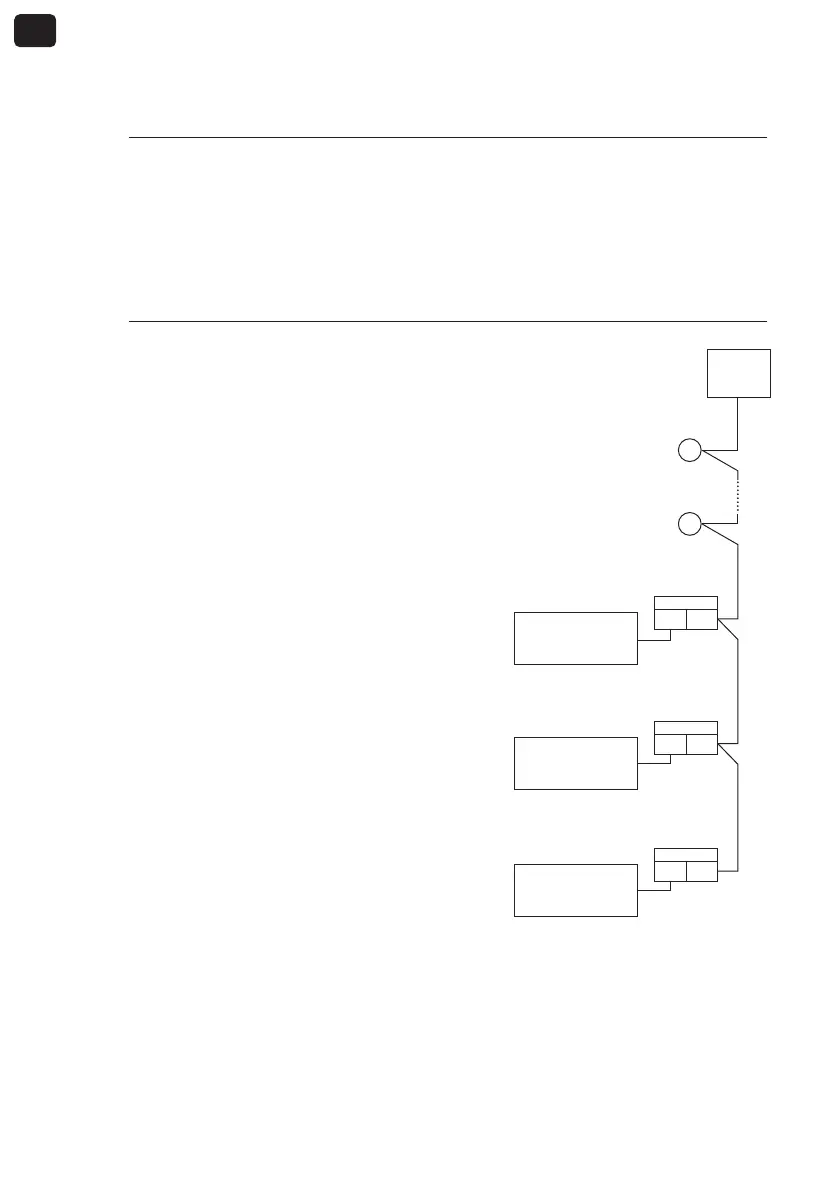

Esquema genérico red VMF
Supervisor de red VMF
elemento red VMF
VMF-AER485LINK
elemento red VMF (n)
M2 M3
FCWI
VMF-AER485LINK
M2 M3
HMI
M2 M3
VMF-AER485LINK
M2 M3
BHP
M2 M3
