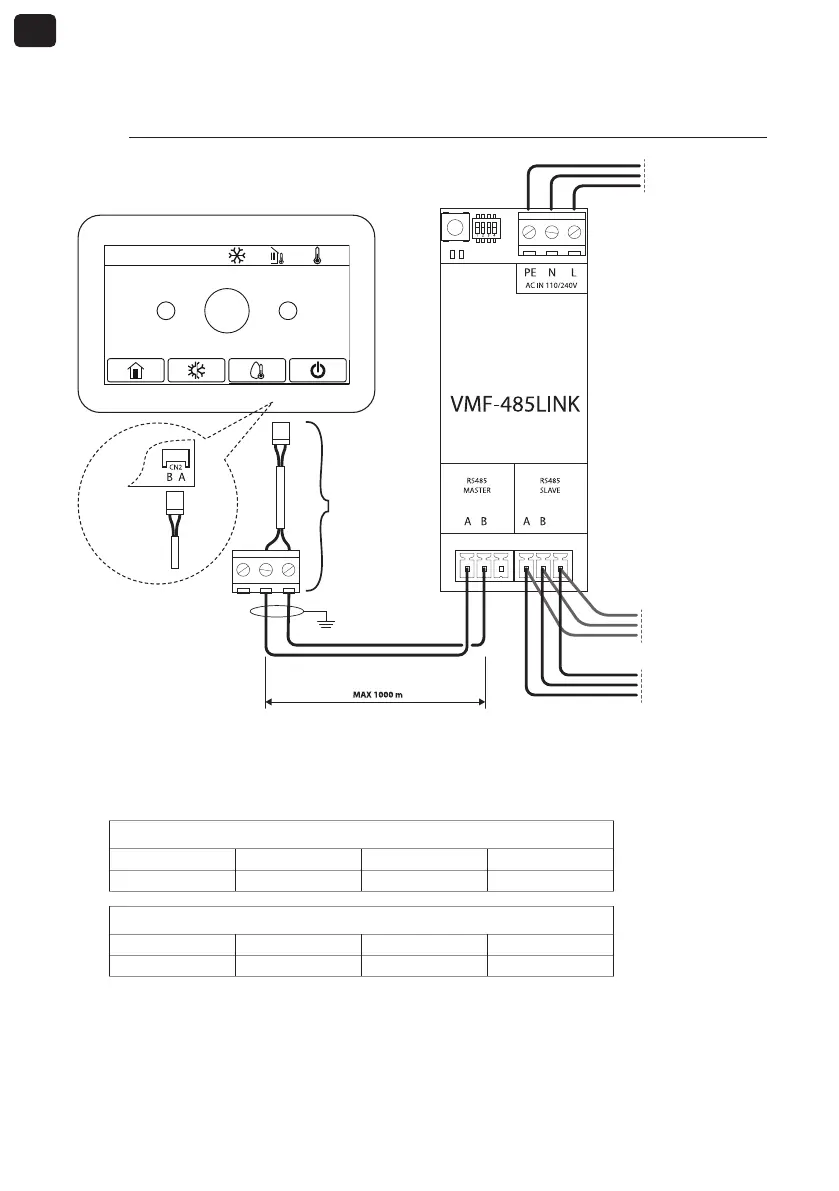

4. RACCORDEMENT AVEC HMI / BHP
4.1. PHASE 1 - Raccordements électriques
GND GND
2020-02-20 08:52 0.0°C 0.0°C
+
-
25°C
Nœud précédent
réseau VMF
Nœud suivant
réseau VMF
Vitesse d'entrée :
230 Vca
50/60 Hz
Imax : 0.15 A
IC-2P
(Accessoire)
Arrière du
panneau
REMARQUES:
1. pour les unités HMI ou BHP, le connecteur accessoire IC-2P disponible comme accessoire est nécessaire;
2. avant de continuer, s'assurer que les commutateurs DIP SW1 sont correctement configurés:
SW1 (HMI ou BHP avec gestion intégrée de l'eau sanitaire)
DIP 1 DIP 2 DIP 3 DIP 4
ON OFF OFF ON
SW1 (HMI ou BHP sans gestion intégrée de l'eau sanitaire)
DIP 1 DIP 2 DIP 3 DIP 4
ON OFF OFF OFF
Panneau de commande HMI / BHP
