AERMEC VMF-485LINK - 2 Interfaz Usuario; Layout de la Interfaz Serial VMF-485 LINK; Ajuste Dipswitches SW1

53
ES
2. INTERFAZ USUARIO

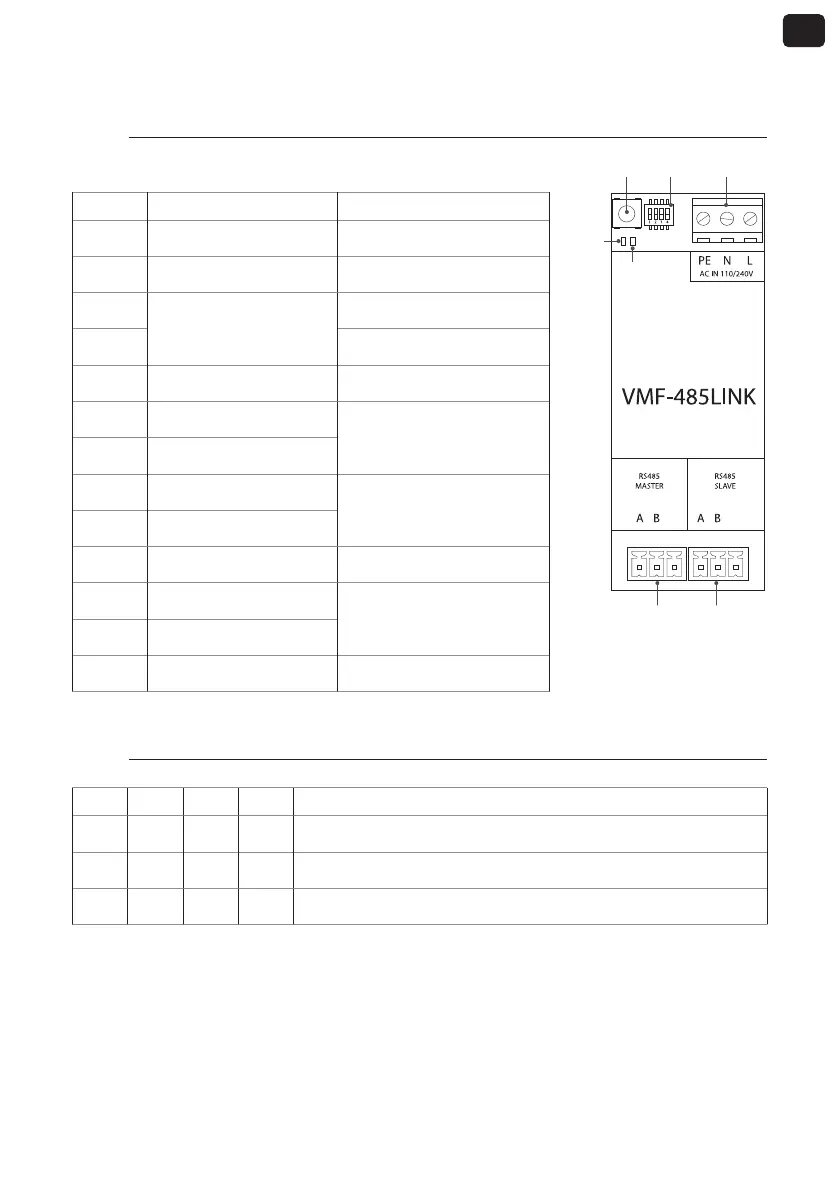

2.1. Layout de la interfaz serial VMF-485 LINK
GND GND
T1 SW1 M1
M2 M3
E/S Función Característica
T1
Tecla inicio de reconoci
-
miento
---
SW1 Dipswitches de ajuste ---
DL5
Led de señalización
led blanco
DL6 led rojo
M1(PE) Conexión puesta a tierra ---
M1 (N) Alimentación (NEUTRO)
Vin: 230 Vac
50/60 Hz
Imáx: 0.15 A
M1 (L) Alimentación (LÍNEA)
M2 (A) Serial MASTER (T+)
V máx −9 [V] ÷ +14 [V]
M2 (B) Serial MASTER (T-)
M2 (GND) Serial MASTER (GND) ---
M3 (A) Serial SLAVE (T+)
V máx −9 [V] ÷ +14 [V]
M3 (B) Serial SLAVE (T-)
M3 (GND) Serial SLAVE (GND) ---
2.2. Ajuste dipswitches SW1
DIP 1 DIP 2 DIP 3 DIP 4 Unidades
OFF OFF OFF --- Fancoil FCWI
ON OFF OFF ON Bomba de calor HMI o BHP con gestión integrada del agua sanitaria
ON OFF OFF OFF Bomba de calor HMI o BHP sin gestión integrada del agua sanitaria
DL6
DL5
