4.3. FASE 2 - Reconocimiento HMI-BHP/VMF-485LINK
Después de cablear correctamente los componentes y configurar los dip SW1, la secuencia de operacio-
nes a realizar para iniciar el reconocimiento de la unidad FCWI al accesorio VMF-485LINK es la siguiente:
1. Alimentar las unidades HMI/BHP;
2. Conectar la tensión a la expansión VMF-RS485LINK;
3. Mantener presionada la tecla T1 de la expansión VMF-RS485LINK hasta que parpadeen simultánea-
mente los leds DL6 (led rojo) y DL5 (led blanco);
4. Esperar a que finalice el procedimiento de reconocimiento de la tarjeta de control delas unidades
HMI/BHP Durante esta fase la expansión VMF-RS485LINK envía mandos de lectura al dispositivo sla-
ve conectado a la misma. Si al mando de lectura le sigue un respuesta correcta, finaliza el procedi-
miento de reconocimiento de la unidad, de lo contrario, continúa con el envío de otros mandos de
lectura incrementando la dirección modbus asociada al nodo;
5. Si el procedimiento de reconocimiento de la unidad ha concluido correctamente, la expansión co-
menzará a enviar/recibir mandos modbus de forma continua; si el funcionamiento es normal, la ex-
pansión lo indica manteniendo apagado el led rojo DL6 y el led blanco DL5 parpadeante. En esta
condición, el gateway VMF-RS485LINK está listo para ser conectado a través del puerto slave (M3) a
un sistema de supervisión como los paneles VMF-E5 y VMF-E6. Si la expansión VMF-RS485LINK no
logra una comunicación serial con las unidades, pasa directamente a una condición de error (falta
comunicación con el dispositivo slave) que se indica con el parpadeo del led rojo DL6.
Funzioni (4/4)
Indirizzo: 1
Recupero Refriger: Off
Res. El. Serbatoio: Logica 1
Contatto Memoria: Off

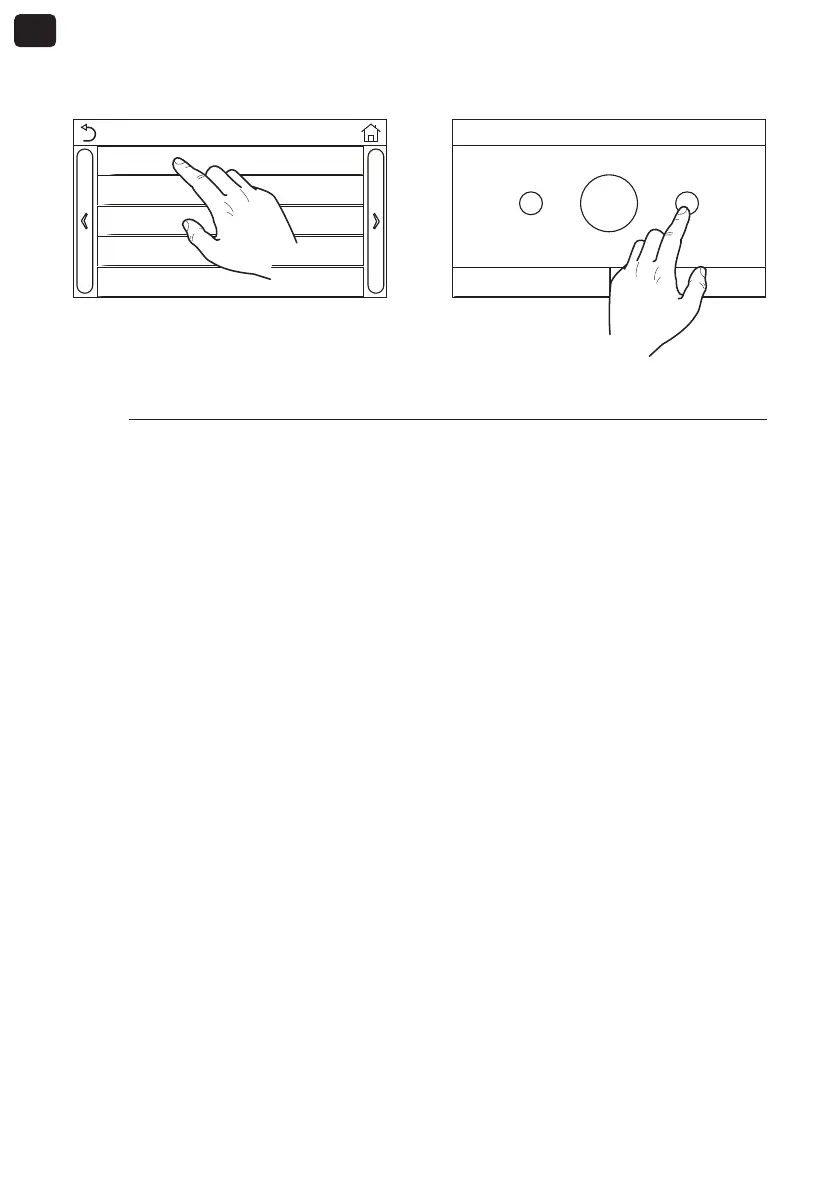

(5) En la página “Funciones 4/4” seleccionar la
función “Dirección”:
Indirizzo
Range: 1~153 Default: 1
+
-
1
OK Cancella
(6) Configurar el valor deseado y confirmar
presionando la tecla “OK”:
