AERMEC VMF-485LINK - 3 CONEXIÓN con Fcwi; FASE 1 - Conexiones Eléctricas

54
ES
GND GND

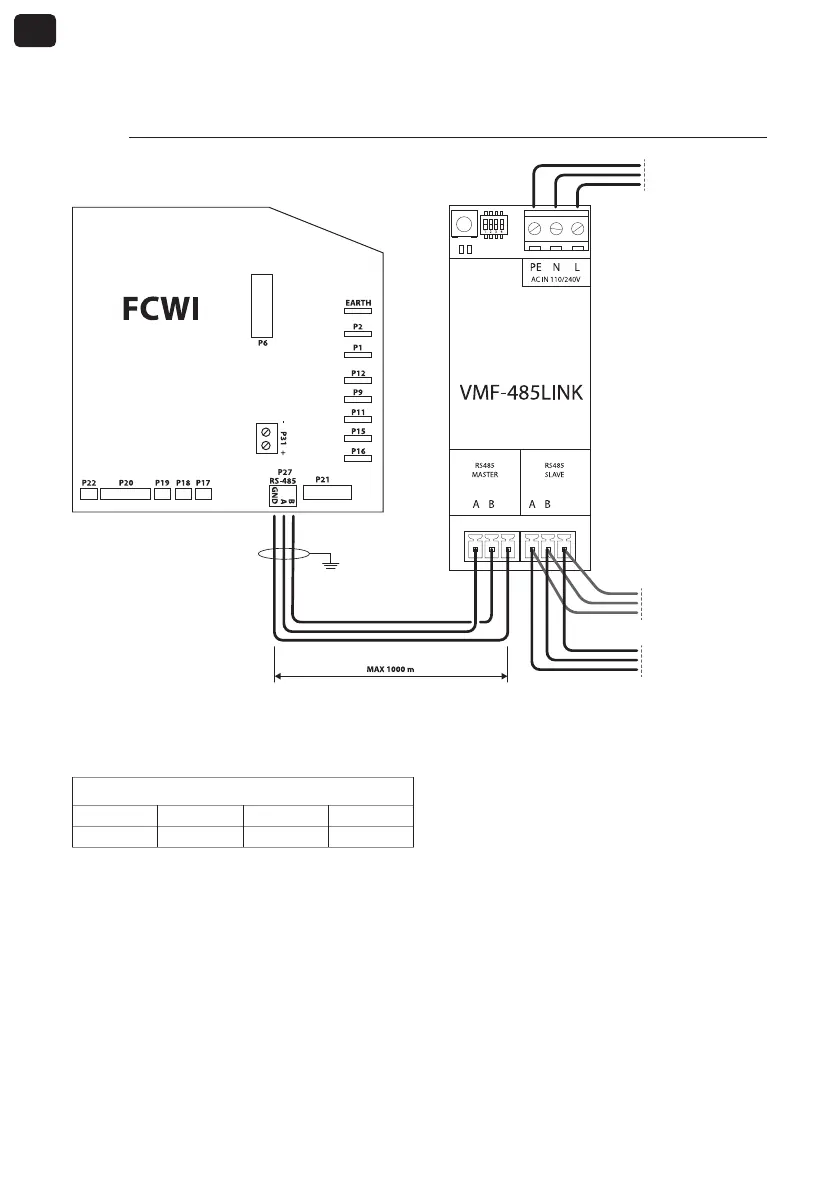

3. CONEXIÓN CON FCWI
3.1. FASE 1 - Conexiones eléctricas
Nodo anterior
red VMF
Nodo siguiente
red VMF
Vin: 230 Vac
50/60 Hz
Imáx: 0.15 A
NOTA: antes de proceder, asegurarse también de
que los dipswitches SW1 estén configurados co-
rrectamente:
SW1
DIP 1 DIP 2 DIP 3 DIP 4
OFF OFF OFF ---
