4.3. FASE 2 - Riconoscimento HMI-BHP/VMF-485LINK
Dopo aver correttamente cablato i componenti e impostato i dip SW1, la sequenza di operazioni da ese-
guire per avviare il riconoscimento dell’unità FCWI all’accessorio VMF-485LINK è la seguente:
1. Alimentare le unità HMI/BHP;
2. Dare tensione all’espansione VMF-RS485LINK;
3. Tenere premuto il tasto T1 dell’espansione VMF-RS485LINK fino alla visualizzazione del lampeggio
simultaneo dei leds DL6 (led rosso) e DL5 (led bianco);
4. Attendere la fine della procedura di riconoscimento della scheda di controllo delle unità HMI/BHP
Durante questa fase l’espansione VMF-RS485LINK invia dei comandi di lettura al dispositivo slave ad
essa connessa, se al comando di lettura segue una corretta risposta la procedura di riconoscimento
dell’unità termina, altrimenti, prosegue con l’invio di altri comandi di lettura in cui si incrementa
l’indirizzo modbus associato al nodo;
5. Se la procedura di riconoscimento dell’unità è terminata in modo corretto l’espansione inizierà ad
inviare/ricevere comandi modbus in modo continuativo; tale condizione di normale funzionamento
verrà indicata dall’espansione mantenendo il led rosso DL6 spendo e con il lampeggio del led bian-
co DL5. Se siamo in questa condizione il gateway VMF-RS485LINK è pronto per essere collegato,
attraverso la porta slave (M3), ad un sistema di supervisione come il pannello VMF-E5 e VMF-E6. Se
l’espansione VMF-RS485LINK non riesce ad instaurare una comunicazione seriale con le unità si porta
automaticamente in una condizione di errore (mancata comunicazione con il dispositivo slave) che
verrà indicata con il lampeggio del solo led rosso DL6.
Funzioni (4/4)
Indirizzo: 1
Recupero Refriger: Off
Res. El. Serbatoio: Logica 1
Contatto Memoria: Off

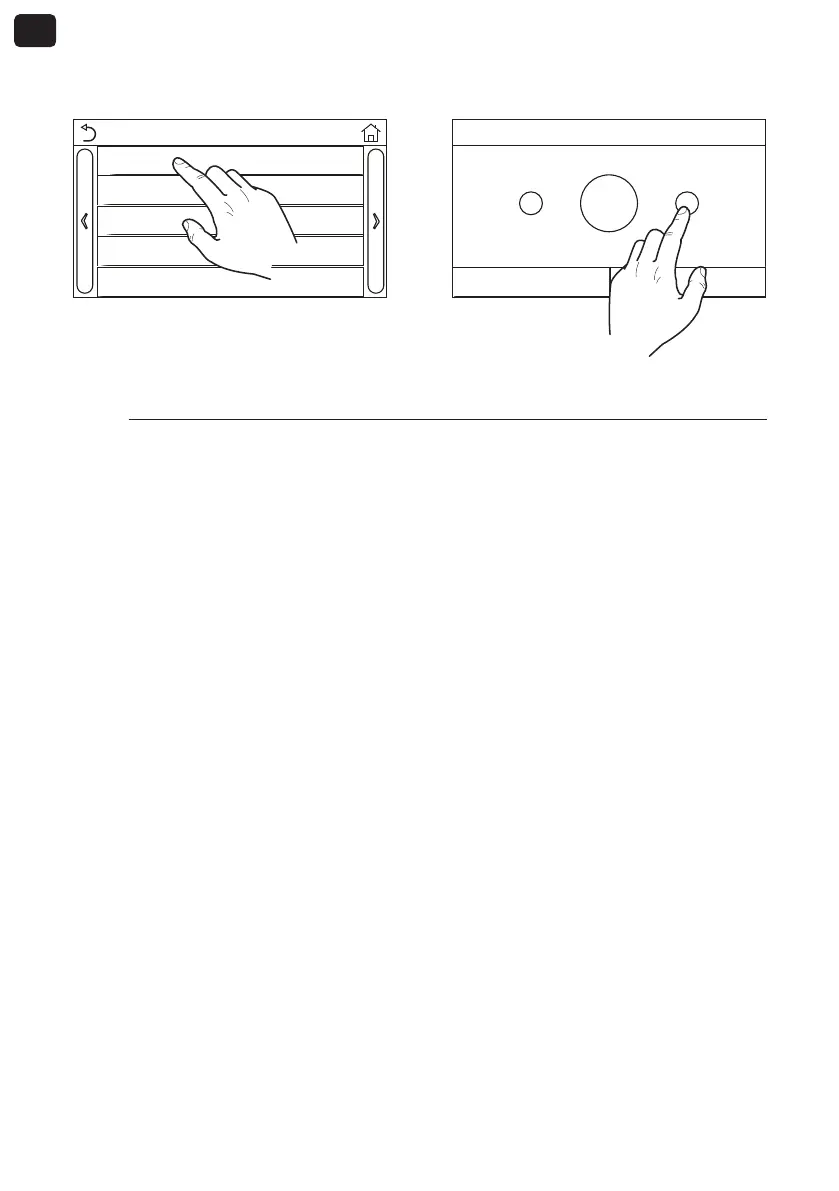

(5) Dalla pagina “Funzioni 4/4” selezionare la
funzione “Indirizzo”:
Indirizzo
Range: 1~153 Default: 1
+
-
1
OK Cancella
(6) Impostare il valore desiderato e confermare
premendo il tasto “OK”:
