S06CS06C6-4
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnell-
wechselvorrichtung Schaufel anhe-
ben bis Schnellwechselvorrichtung
anliegt (6-9).
(4) Mit Handhebel für Zusatzhy-
draulik (4-8/7) Schaufel verriegeln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-10/
Pfeil).
(6) Motor abstellen.
(7) Druck aus den Hydrauliklei-
tungen durch Hin- und Herbe-
wegungen des Handhebels für
Zusatzhydraulik (4-8/7) beseitigen.
(8) Kugelblockhahn (6-11/2) um-
legen.
(9) Schutzkappen von Schlauch-
leitungen der Mehrzweckschaufel
(6-11/1) abziehen.
(10) Schutzklappen der Schnell-
kupplungen der Schnellwechsel-
vorrichtung (6-11/3) hochklappen
und Hydraulikschlauchleitungen
der Mehrzweckschaufel mit den
Schnellkupplungen der Schnell-
wechselvorrichtung verbinden (6-11)
und Schiebemuffe (6-11/4) der
Kupplung um 90° verdrehen.
HINWEIS
Ist das Gerät mit dem zweiten
Zusatzhydraulikkreis ausgerüstet
(Sonderausstattung), sind die bei-
den äußeren Anschlüsse zu ver-
wenden.

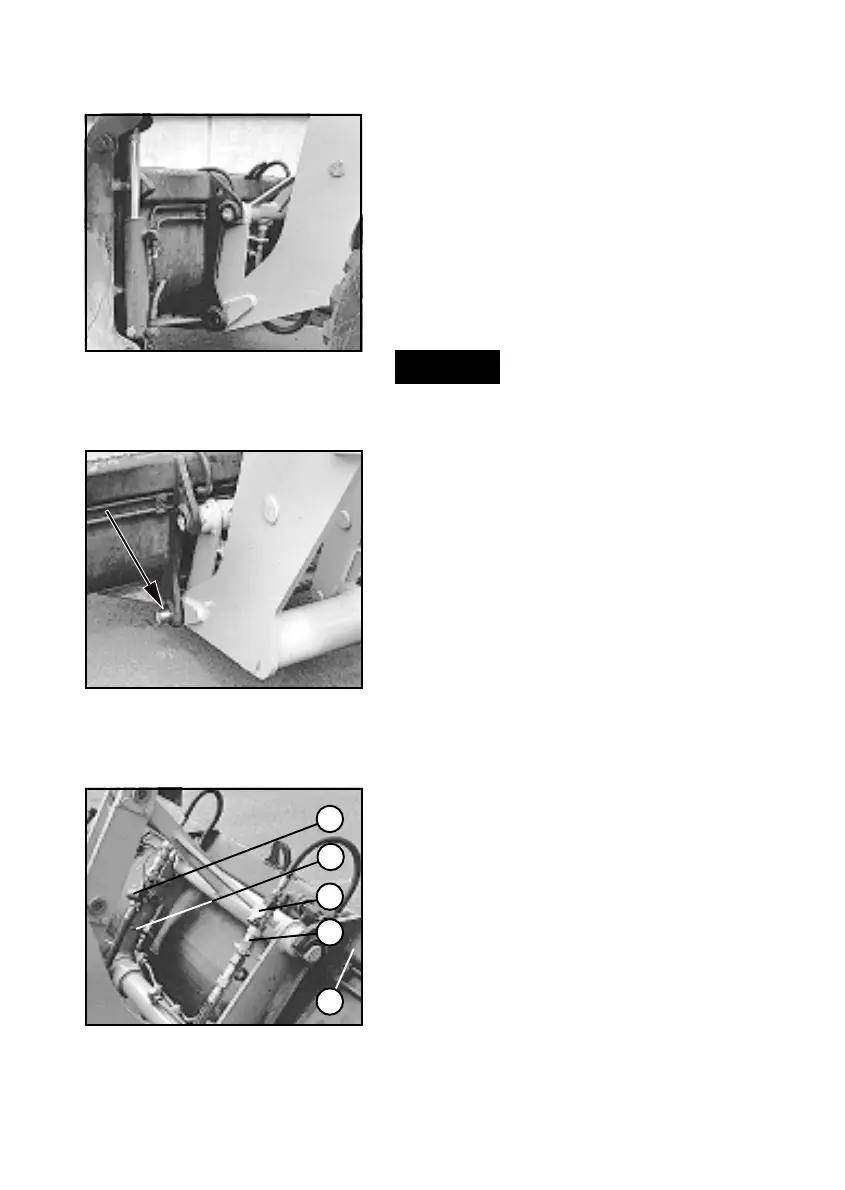

Bild 6-10
Bild 6-9
Bild 6-11
5
4
1
3
2
6-4
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnell-
wechselvorrichtung Schaufel anhe-
ben bis Schnellwechselvorrichtung
anliegt (6-9).
(4) Mit Handhebel für Zusatzhy-
draulik (4-8/7) Schaufel verriegeln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-10/
Pfeil).
(6) Motor abstellen.
(7) Druck aus den Hydrauliklei-
tungen durch Hin- und Herbe-
wegungen des Handhebels für
Zusatzhydraulik (4-8/7) beseitigen.
(8) Kugelblockhahn (6-11/2) um-
legen.
(9) Schutzkappen von Schlauch-
leitungen der Mehrzweckschaufel
(6-11/1) abziehen.
(10) Schutzklappen der Schnell-
kupplungen der Schnellwechsel-
vorrichtung (6-11/3) hochklappen
und Hydraulikschlauchleitungen
der Mehrzweckschaufel mit den
Schnellkupplungen der Schnell-
wechselvorrichtung verbinden (6-11)
und Schiebemuffe (6-11/4) der
Kupplung um 90° verdrehen.
HINWEIS
Ist das Gerät mit dem zweiten
Zusatzhydraulikkreis ausgerüstet
(Sonderausstattung), sind die bei-
den äußeren Anschlüsse zu ver-
wenden.
Bild 6-10
Bild 6-9
Bild 6-11
5
4
1
3
2
