Installation Locations
58 7705 SAR-A Chassis Installation Guide

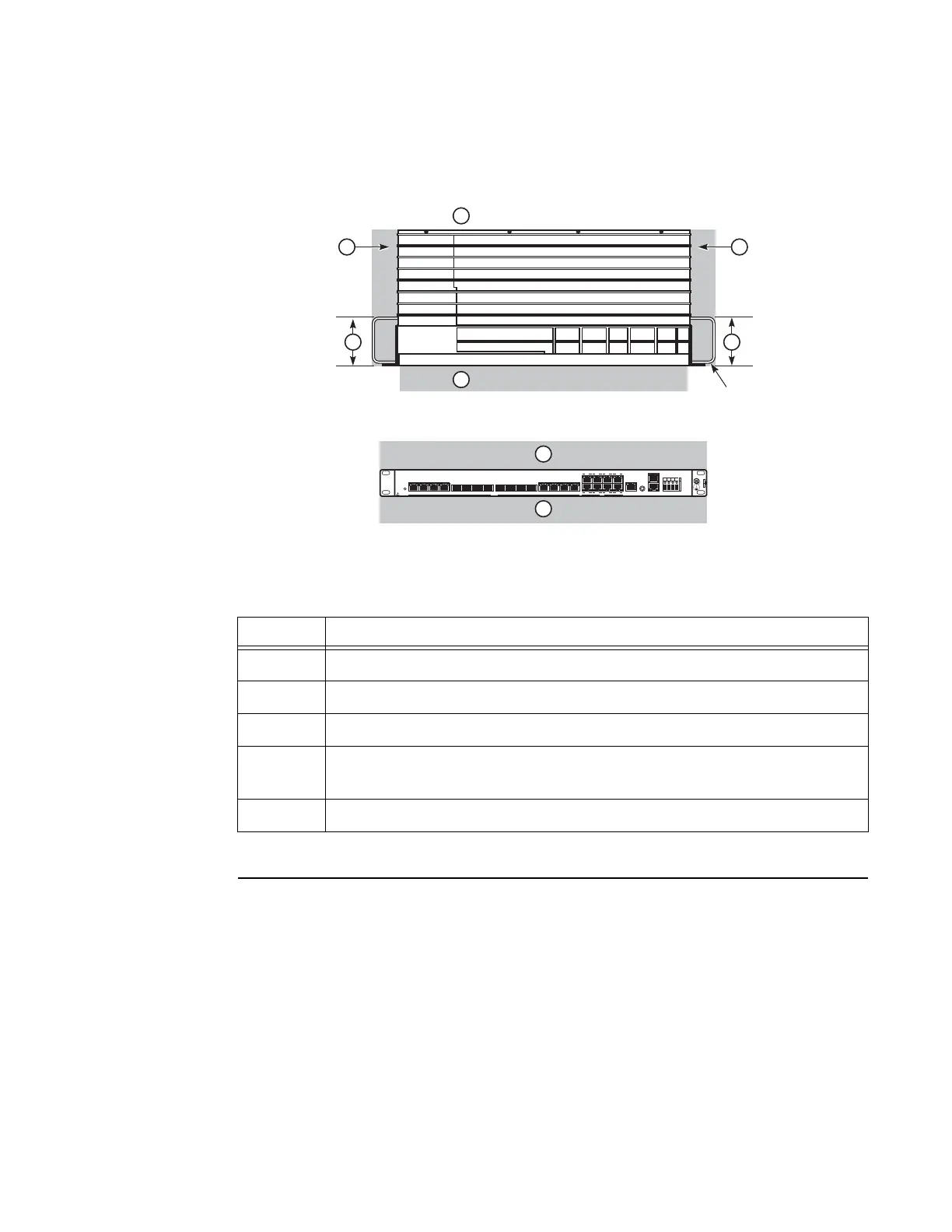

Figure 11: Chassis Clearance Specifications
Table 9: Chassis Clearance Specifications
Key Description
1 Front: 2.5 in. (6.4 cm) required for cable management
2 Rear: No clearance required
3 Side: 2 in. (5.1 cm) minimum required for airflow
4 Rack upright: a channel enclosure of 5 in. (12.7 cm) maximum is required for
airflow
5 Top and bottom: 1.75 in. (4.4 cm) required for airflow
Rear
3 3
2
5
5
Front
Rack
upright
1
4 4
23317
7705 SAR-A
Mgmt
ToD Out
Lnk Act
Sync
In
+Batt A
-Batt A
+Batt B
-Batt B
Console
812111097654B3B2B1B1A
Status
2A 3A 4A
ActLnk ActLnk ActLnk ActLnk
Stat Stat Stat Stat
2468
1357
Lnk Act Lnk Act Lnk Act Lnk Act
Stat Stat Stat Stat
T1/E1Ethernet
-48 VDC
