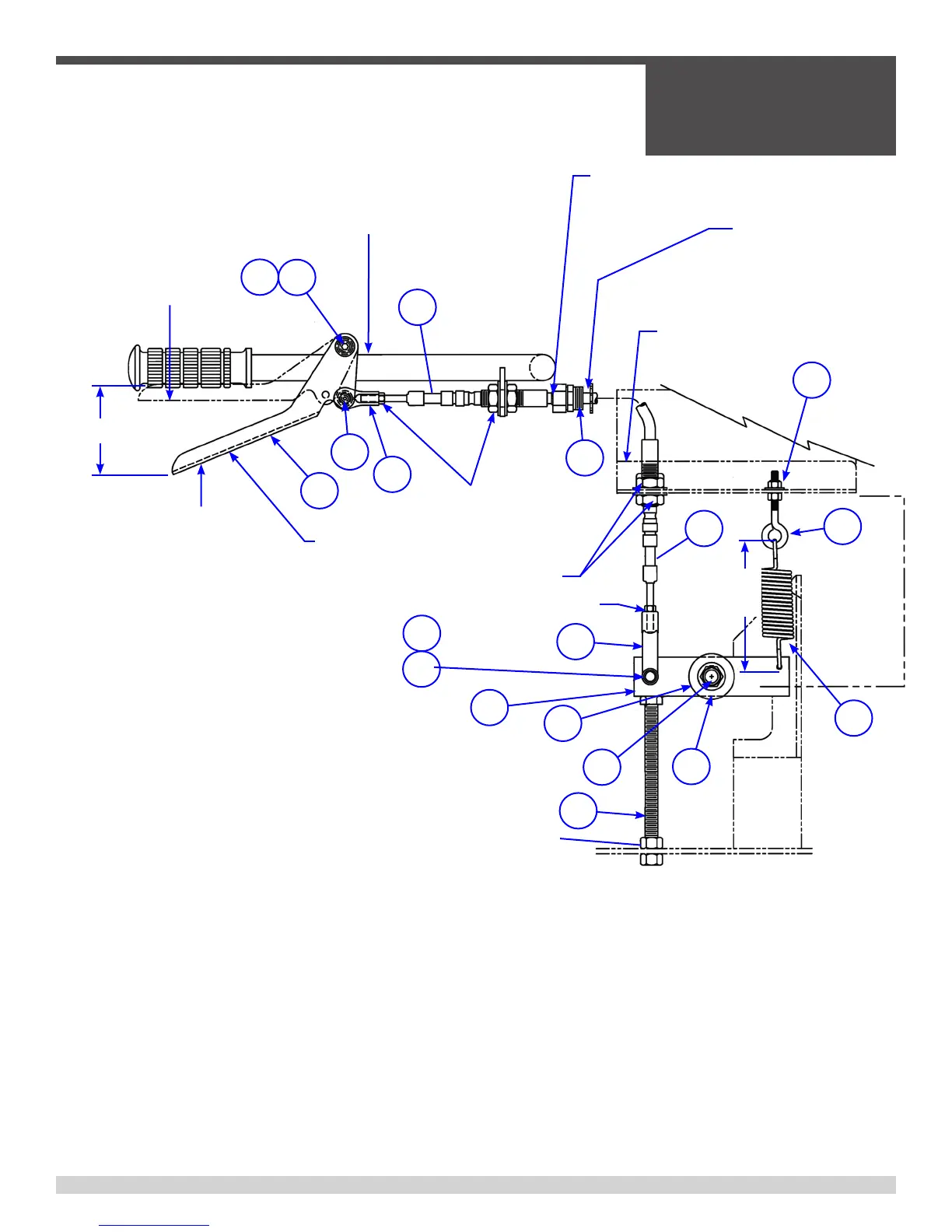

SPEED CONTROL
LEVER
LEVER RELEASED
LEVER ENGAGED
NEUTRAL
MAX
3”
23
24
9
ADJUST TIE ROD END 23
AND SHIFT CABLE 9 TO A
CHIEVE FULL TRAVEL WIT
H TRAVEL SPEED CONTR
OL LEVER 25.
30
HYD RESVOIR
END PLATE
4-15/16”
OVERALL LENGTH
TO OUTSIDE EDGES
OF SPRING LOOPS
19
RETURN SPRING
1-3/16” OUTSIDE
DIAMETER
26
NYLON LOCKNUT
(TORQUE TO 80 IN LBS)
20
EYE BOLT
POSITION THE
EYE OF THE
BOLT TO LINE UP
WITH SPRING
LOOP ENDS AS
SHOWN
14
LOCKNUT
(TORQUE TO 22 FT LBS)
15
16
9
SHIFT CABLE
5/8”NF-18 BULKHEAD NUT
1/4”NF-28 CLEVIS JAM NUT
(2 PLACES)
10
CLEVIS
TRANSMISSION SHIFT BAR
13
12
11
CLEVIS PIN
PLATED COTTER PIN
INSTALL CORD GRIP IN
.840” DIAMETER HOLE IN
THE TOP OF CONSOLE
#42100-38 TO THE LEFT
OF REAR STEERING
ASSEMBLY.
REF: HANDLEBAR #42126-01
CUT ONE SIDE OF
RUBBER BUSHING
THRU AND INSTALL
CABLE 9.
CHORD GRIP
17
NEUTRAL STOP BOLT
HEX NUT
3.3 - Speed Control, continued
SECTION 3
SERVICE
055838 Page 53
