5000KIT | 5000KIT AUTOMATION SET52

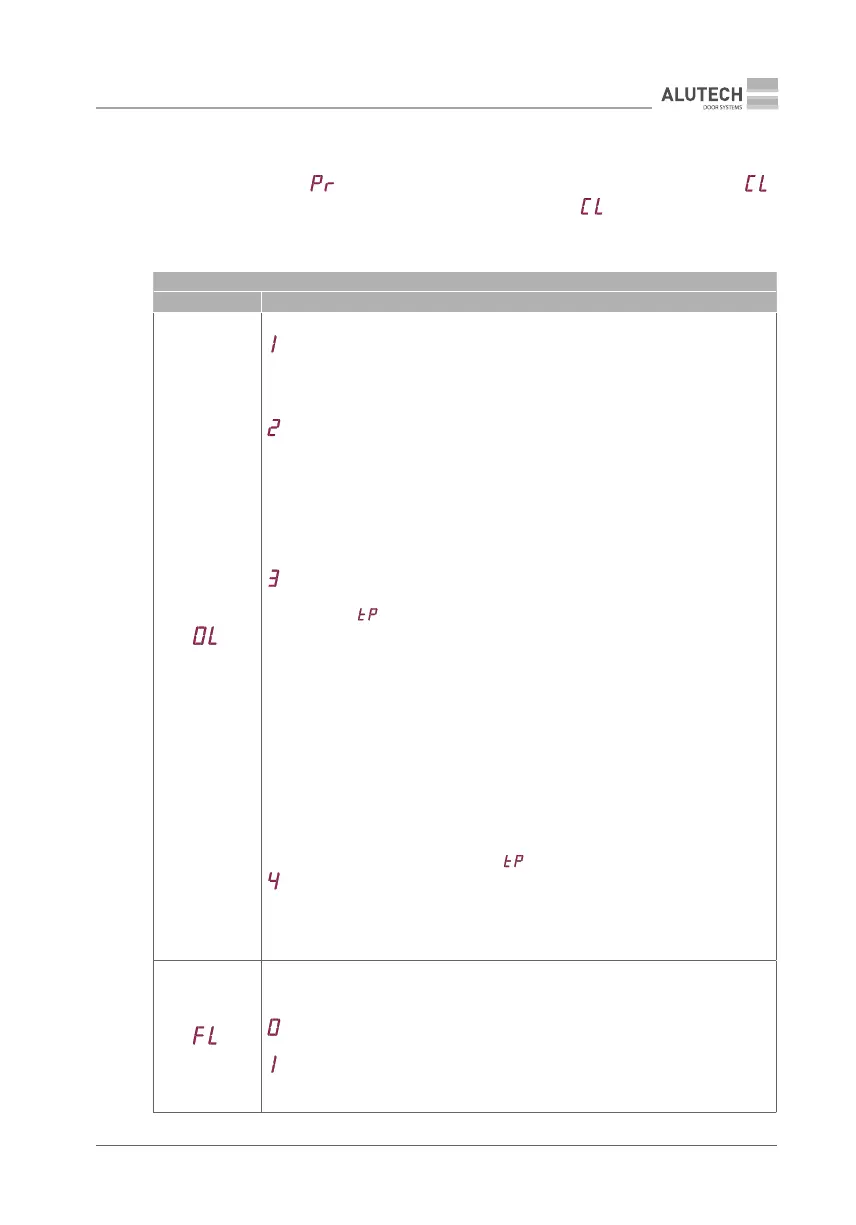

НАЛАШТУВАННЯ ПАРАМЕТРІВ РОБОТИ
Для повернення до початкових значень налаштувань модуля блока керування (налашту-
вання заводу-виробника) необхідно увійти в режим налаштування параметрів роботи
(на дисплеї індикація « »), натиснути і втримувати не менше ніж 3 секунди кнопку « »
модуля блока керування. Короткочасна індикація на дисплеї « » означає видалення всіх
раніше встановлених значень налаштувань і повернення до початкових значень.
НАЛАШТУВАННЯ
ІНДИКАЦІЯ ОПИС НАЛАШТУВАННЯ
— .
Відчинення та зачинення воріт виконується тільки при натисканні та втриманні
пристроїв керування, підключених до входів «OP», «CL», «PED» (мал. 18) відповідно до їх
призначення. Команди від пульта радіоуправління та пристрою керування, підключеного
до входу «SBS», ігноруються. Пристрої безпеки активні (входи «S», «PH1», «PH2»).
— .
При короткочасному натисканні пристрою керування виконується рух воріт
у послідовності:
• вхід «OP» — «Відчинити — Стоп — Відчинити — Стоп…»
• вхід «CL» — «Зачинити — Стоп — Зачинити — Стоп…»
• вхід «SBS» — «Відчинити — Стоп — Зачинити — Стоп…»
• вхід «PED» — «Частково відчинити — Стоп — Частково відчинити — Стоп…»
• пульт (AT-4, AT-4N, AT-4A) — «Відчинити — Стоп — Зачинити — Стоп…».
Пристрої безпеки активні (входи «S», «PH1», «PH2»). .
— .
Після повного відчинення воріт, після закінчення встановленого в налаштуваннях часу паузи
(налаштування « »), відбувається автоматичне зачинення. Якщо ворота двостулкові, то
друга стулка воріт повинна відчинятися останньою. Пристрої керування, підключені до
входів «OP», «CL», «PED», працюють як у напівавтоматичному режимі.
Спрацьовування пристрою керування, підключеного до входу «SBS» і пульта
радіоуправління, викликає повне відчинення воріт (при відчиненні команди ігноруються);
спрацьовування пристрою керування під час відліку часу паузи викликає скидання
часу паузи та відлік часу спочатку; при зачиненні воріт керувальна команда викликає
припинення руху. Спрацьовування пульта радіоуправління, яким було виконано відчинення,
викликає скидання часу паузи та зачинення воріт. Спрацьовування іншого записаного
пульта під час відліку часу паузи викликає скидання часу паузи та відлік часу паузи спочатку.
Пристрої безпеки активні (входи «S», «PH1», «PH2»). Спрацьовування (переривання
променя) фотоелементів, підключених до входу «PH1», викликає скидання часу паузи до
автоматичного зачинення та відлік часу паузи спочатку після звільнення (відновлення
променя) фотоелементів. Або спрацьовування фотоелементів, підключених до входу «PH1»,
під час відліку часу паузи викликає автоматичне зачинення воріт через 5 секунд після
звільнення фотоелементів (налаштування « »).
— + .
Відрізняється від автоматичного режиму тим, що, якщо було відключено живлення
при перебуванні воріт у проміжному положенні, то після відновлення живлення
ворота автоматично зачиняться. Автоматичне зачинення виконується через 3 секунди.
Протягом 3 секунд горить лампа, підключена до виходу «FL».
При включеному налаштуванні рух воріт відбувається через 3 секунди після подання
керувальної команди:
— виключено.
Лампа, підключена до виходу «FL», горить при русі воріт. .
— включено.
Лампа, підключена до виходу «FL», горить протягом 3-секундної затримки руху воріт
і при наступному русі воріт.
Таблиця 11
