 5000KIT | 5000KIT AUTOMATION SET 53

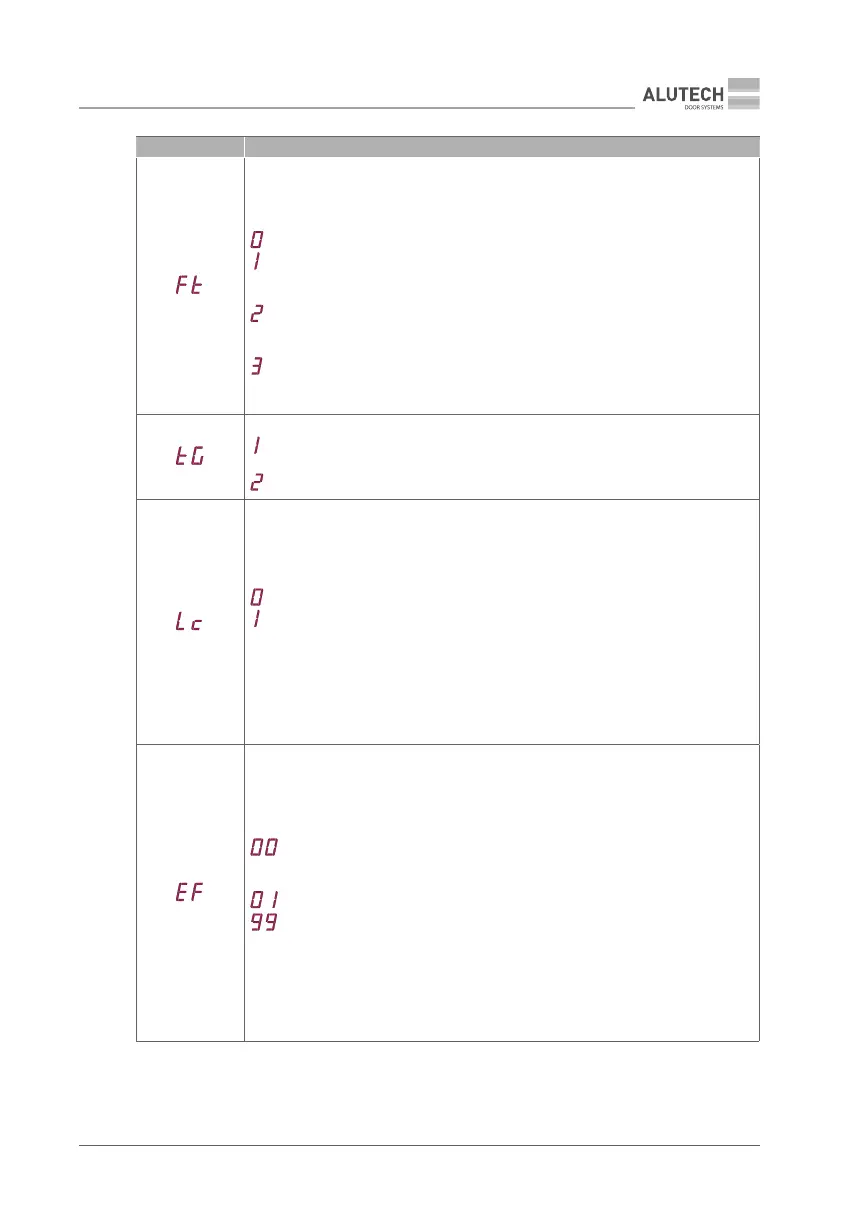

НАЛАШТУВАННЯ ПАРАМЕТРІВ РОБОТИ
ІНДИКАЦІЯ ОПИС НАЛАШТУВАННЯ

При включеному налаштуванні виконується автоматична перевірка ()
працездатності фотопристроїв безпеки (фотоелементів), підключених до входів «PH1»
та / або «PH2». Передавач фотоелементів підключається до виходу «PH.T» (мал. 20):
— виключено.  .
— включено для фотоелементів на зачинення та відчинення.
На початку зачинення та відчинення виконується перевірка фотоелементів,
підключених до входів «PH1» і «PH2» відповідно.
— включено для фотоелементів на зачинення.
На початку зачинення виконується перевірка фотоелементів, підключених
до входу «PH1».
— включено для фотоелементів на відчинення.
На початку відчинення виконується перевірка фотоелементів, підключених
до входу «PH2».
 
— одностулкові ворота.
При одностулкових воротах двигун підключається до рознімача «X2» (мал. 18).
— двостулкові ворота.  .
 
При включеному налаштуванні активується робота виходів рознімача «X10»
(мал. 18, таб. 11).
Схема підключення вибирається залежно від типу електричного замка
(мал. 21 або мал. 22):
— виключено.  .
— включено.
На початку відчинення стулки, на якій установлено електричний замок (при
двостулкових воротах — стулка, яка відчиняється першою) відбувається короткий
реверс у напрямку зачинення (при повністю зачинених воротах у двигунах серії AM
немає реверсу) і спрацьовування протягом ~ 2 секунд виходів рознімача «X10». При
схемі підключення до контактів «Lc» і «NO» (мал. 21) на початку відчинення відбувається
~ 2 секунди замикання кола, при схемі підключення до контактів «Lc» і «NC» (мал. 22) на
початку відчинення відбувається ~ 2 секунди розмикання кола.

Налаштовується зусилля електродвигуна під час руху воріт. При включеному
налаштуванні виявлення перешкоди при зачиненні воріт викличе припинення руху
та повне відчинення стулок, при відчиненні воріт — припинення руху стулок.
Крок налаштування — 1 одиниця зусилля:
— виключено.
Виявлення перешкоди відключено, зусилля двигуна максимальне.
 .
— мінімальне значення.
— максимальне значення.
Y
Налаштування має проводитися фахівцями з винятковою старанністю.
Налаштовуйте зусилля, що забезпечує коректну роботу двигуна та воріт та
унеможливлює завдання пошкоджень і збитку, виключає хибні спрацьовування.
