Version 18-04-2023 BG XX dCore Page/Seite 17 / 102
Aufbau Motor – Hybridstecker
Exemplarisch wird nachfolgend der Aufbau des BG 66
dCore beschrieben. Weitere Informationen zu den Pro-
dukten finden Sie im Produktkatalog.

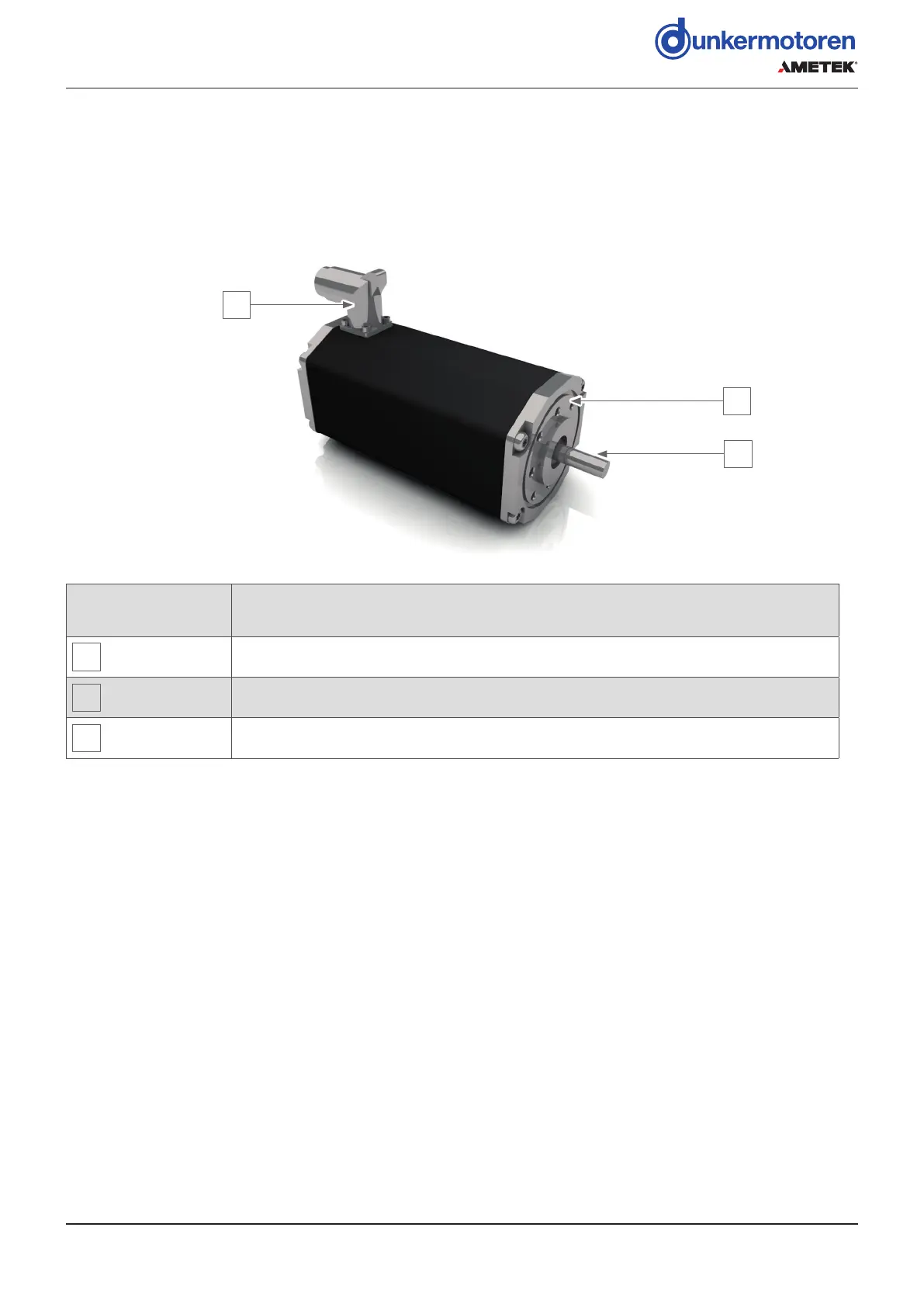

Motor construction – hybrid connector
The structure of the BG 66 dCore is described below as
an example. Further information on the products can be
found in the product catalogue.
A
B
Position
Description/
Bezeichnung
A
Hybrid connector M16, 12+3-pin (power and logic supply)/
Hybridstecker M16, 12+3-polig (Leistungs- und Logikversorgung)
B
Motor output shaft with ball bearing/
Kugelgelagerte Motorabtriebswelle
C
Groove for O-RING (DIN ISO 3601-52x1,5-B-NB70), order number 22434.57508/
Nut für O-RING (DIN ISO 3601-52x1,5-B-NB70), Bestellnummer 22434.57508
C
