Assa Abloy Effeff Technilock L4 Series User Manual

11
Montage und Installation
DE
Abmessungen
*Dornmaß C1 ist variabel:
C1 = 30, 35, 40 oder 60 mm
*Einbautiefe D1 abhängig von C:
D1 = 44,5 mm bei C1 = 30 mm
D1 = 49,5 mm bei C1 = 35 mm
D1 = 54,5 mm bei C1 = 40 mm
D1 = 74,5 mm bei C1 = 60 mm

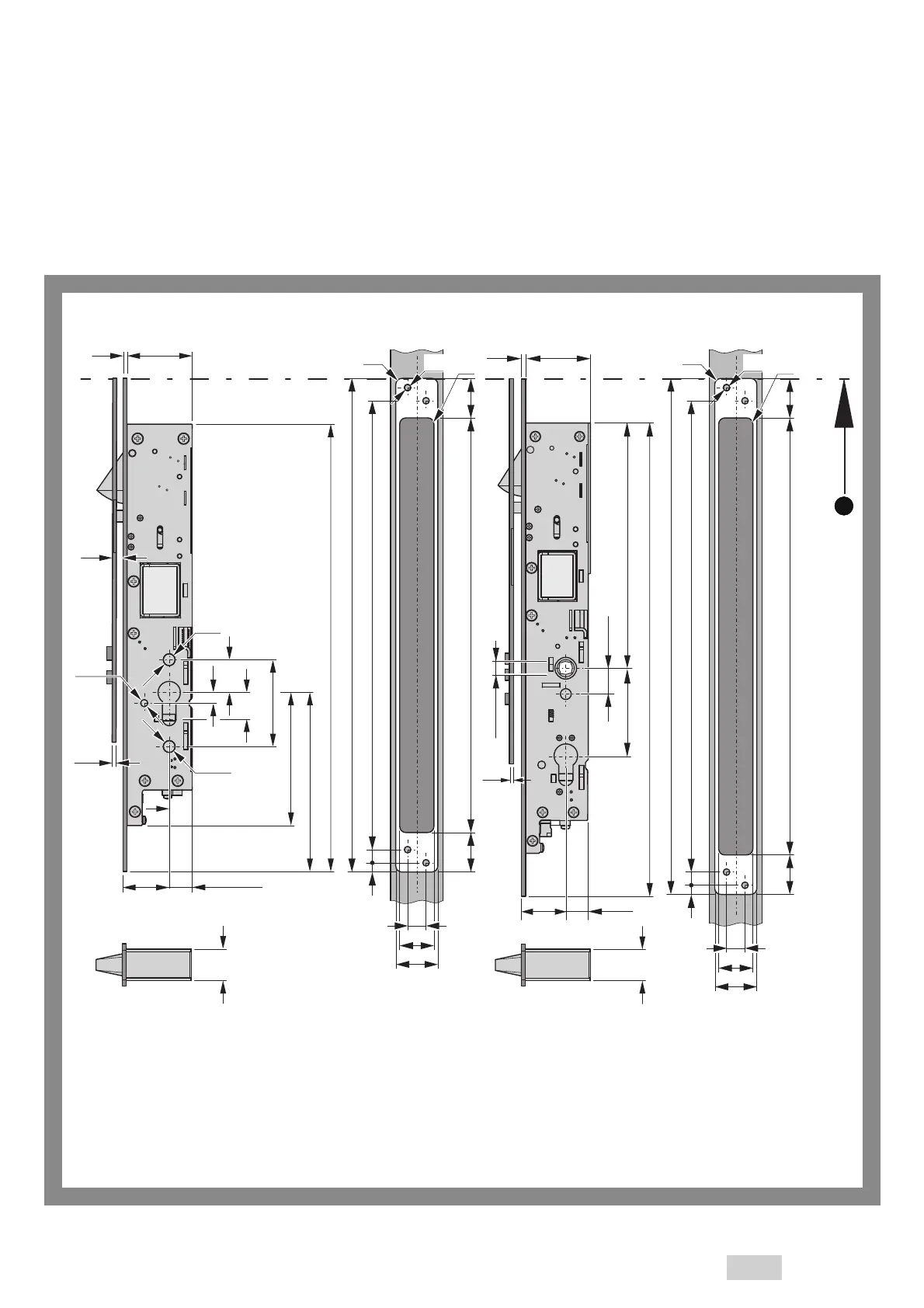

Abb. 4 : Abmessungen des Technilock
®
L4
Variante mit Schlossnuss
17,5
3
3D1*
8
Ø9
Ø9
101
66
Ø5,5
136
340
375
3417
10
315 3030
14
26
32
20
25
8
24
Ø5
R5
R5
C1*
390
72
21,5
102
24
□9 mm
3D2*
17,5
C2*
3
325
3917
10
365 3030
14
26
32
Ø5
R5
R5
1
*Dornmaß C2 ist variabel:
C2 = 35 oder 60 mm
*Einbautiefe D2 abhängig von C2:
D2 = 49,5 mm bei C2 = 35 mm
D2 = 74,5 mm bei C2 = 60 mm
