Montaggio e installazione
Connessione elettrica
Assegnazione delle connessioni
54321
Alimentatore
da 24 V c.c.
230V AC
50Hz
4
5
3
2
1
Utenza
max 25 mA
Utenza
max 25 mA
−
+
La scheda del Technilock
®
-L4 con morsetti di collegamento è compatibile con la serie Technilock
®
L3.
1: GND / Massa Nota: Potenziale massa: I contatti 1 e 3 devono essere uguali.
2: 24 V c.c.
3: Azionamento Nota: Potenziale massa: I contatti 1 e 3 devono essere uguali.
4: Contatto chiavistello (carico elettrico con potenziale: Max 25 mA)
5: Stato porta (carico elettrico con potenziale: Max 25 mA)
Assegnazione delle connessioni della scheda di adattamento
Scheda di adattamento (fornita a parte) con contatti senza potenza per la serie Technilock
®
L4 senza
nottolino.
Carico elettrico dei contatti 30 V / 0,5 A
Morsettiera S1
1: GND / Massa
2: 24 V c.c.
3: Azionamento
4: disponibile
5: disponibile
Morsettiera S2
1: Segnale chiavistello (IN) (Common)
2: Chiavistello bloccato (OUT) (NO)
3: Chiavistello sbloccato (OUT) (NC)
4: Segnale porta (IN) (Common)
5: Porta chiusa (OUT) (NO)
6: Porta aperta (OUT) (NC)
Lo schema di collegamento mostra
l'assegnazione dei segnali di uscita
nella configurazione standard. Tramite
il selettore rotativo (”Impostazioni
possibili con il selettore rotativo”,
pagina 69) è possibile impostare
anche altri segnali di controllo.

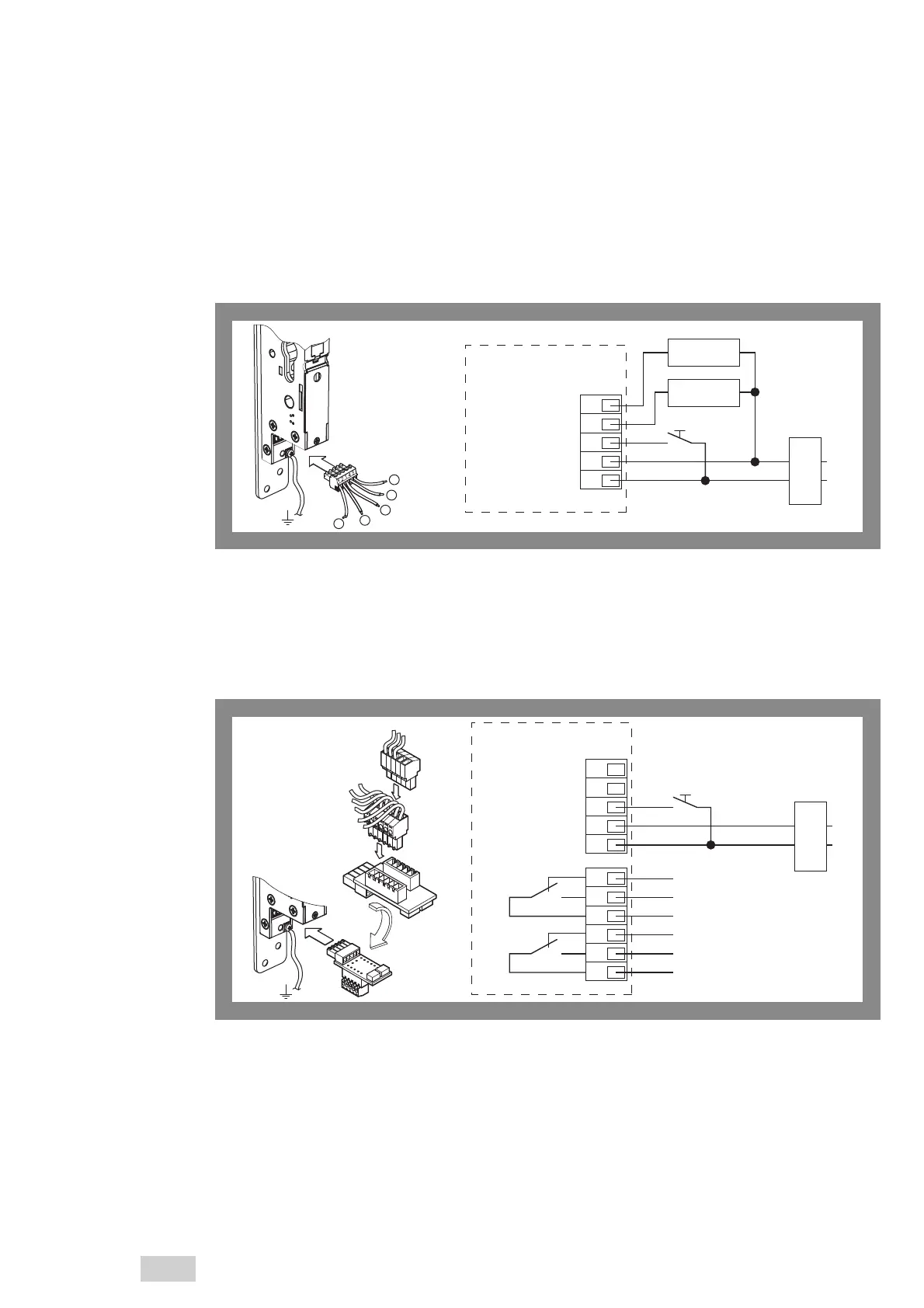

Fig. 6 :
Connessione elettrica
senza scheda
supplementare
Scheda elettronica
compatibile con
Technilock
®
L3
5432154321
Alimentatore
da 24 V c.c.
230V AC
50Hz
1
3
2
1
3
2
4
5
6
6
−
+
Solo con Technilock
®
L4 senza nottolino
Fig. 7 :
Connessione elettrica con
la scheda supplementare
Scheda di adattamento
del
Technilock
®
L4
