46
FR
Remarques
Utilisation conforme
Le Technilock
®
L4 est utilisé comme verrouillage de porte dans les zones de haute sécurité. Conformément
aux instructions de montage, l’appareil peut être monté sur le dormant ou le panneau de porte. Toute
autre utilisation est considérée comme étant non-conforme.
Explication de la terminologie employée
– Rupture de courant La variante «rupture de courant» se verrouille en présence d'un courant électrique (Fig. 1, page 44).
– Courant de travail La variante «courant de travail» se verrouille en l'absence d'un courant électrique (Fig. 1, page 44 ).
1 Têtière Le terme têtière désigne la contrepartie de la serrure fixée sur le dormant.
2 Embouti L'embouti est vissé sur la porte et sert à fixer le Technilock
®
L4 dans la poche de serrure.
3 Pêne pilote Lorsque l‘on ferme la porte, le pêne pilote s‘enfonce en glissant sur la têtière (côté dormant).
4 Fouillot / carré Le carré est une tige carrée qui est introduite dans le fouillot et dont les extrémités sont logées dans la
poignée de porte.
A Jeu de joint Le terme jeu de joint désigne l'écart entre l'embouti et la têtière.
B Axe arrière L'axe arrière est l'écart entre le centre du trou de la serrure et le bord arrière.
C Axe L'axe est l'écart entre le centre du trou de la serrure et le bord avant.
– Cylindre profilé Le cylindre profilé (cylindre de fermeture) est inséré et vissé dans l'ouverture du coffre de serrure.
– Déverrouillage du
cylindre
On parle de déverrouillage du cylindre si le Technilock
®
L4 est déverrouillé à l'aide du cylindre de
fermeture.
– Poche de serrure Le terme poche de serrure désigne l'ouverture réalisée dans la porte ou le dormant servant à accueillir
le Technilock
®
L4.

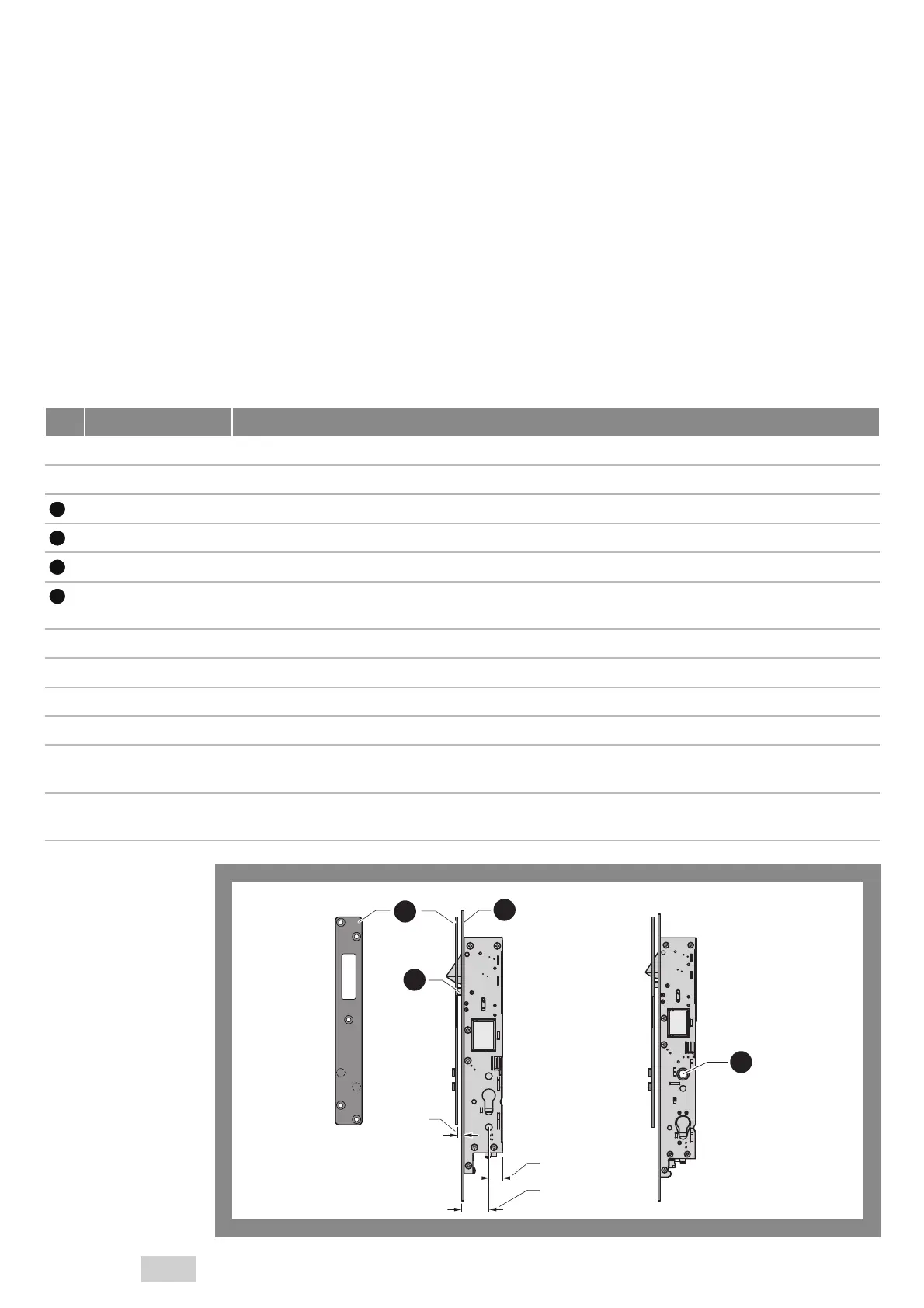

Fig. 2:
Explication de la
terminologie employée
Variante avec fouillot
4
2
1
3
A
B
C
