Funzioni e comando
IT
Impostazioni possibili con il selettore rotativo
Con il selettore rotativo (Fig. 3 pos. 1) è possibile esegui-
re le seguenti impostazioni:
· La durata di sbloccaggio e
· il significato dei segnali di stato tramite attraverso le due
uscite (Fig. 6):
· L’uscita 4 risponde in base alla posizione del chiavi-
stello e
· l’uscita 5 risponde in base alla posizione della porta.
Utilizzando la scheda di adattamento, le due uscite con
potenziale commutano in uscite senza potenziale) La
Tab. 1 mostra l’assegnazione delle connessioni delle uscite
4 e 5 senza scheda di adattamento. Il capitolo ”Assegna-
zione delle connessioni della scheda di adattamento”,
pagina 74 descrive la commutazione alle uscite senza
potenziale.
Nello stato di riposo, l’uscita 4 è impostato su low.
Nello stato di riposo, l’uscita 5 è impostata su high, per cui
- in caso di interruzione di corrente - si ha l’emissione di un
allarme o una segnalazione di manomissione, sempre che
questa sia stata scelta con il selettore rotativo.
Posizione
interrutto-
re
Durata
sbloccag-
gio
Uscita 4
(segnale di stato 4)
Uscita 5
(segnale di stato 5)
0 (default) 0,5 s
bloccata low
sbloccata high
porta chiusa low
porta aperta high
1 2,0 s
2 4,0 s
3 0,5 s
bloccata e porta chiusa low
bloccata e porta aperta high
sbloccata e porta chiusa high
sbloccata e porta aperta high
nessuna segnalazione high
allarme o manomissione low
4 2,0 s
5 4,0 s
6 0,5 s
nessuna segnalazione high
sbloccaggio tramite cilindro low
7 2,0 s
8 0,5 s
nessuna segnalazione high
allarme, manomissione o
sbloccaggio tramite cilindro low
9 2,0 s
A non definito
B non definito
C non definito
D non definito
E 0,5 s
bloccata e porta chiusa low
bloccata e porta aperta high
sbloccata e porta chiusa high
sbloccata e porta aperta high
solo nella versione OEM U4:
Nessuna segnalazione high
Allarme o manomissione low
F – impossibile da impostare.

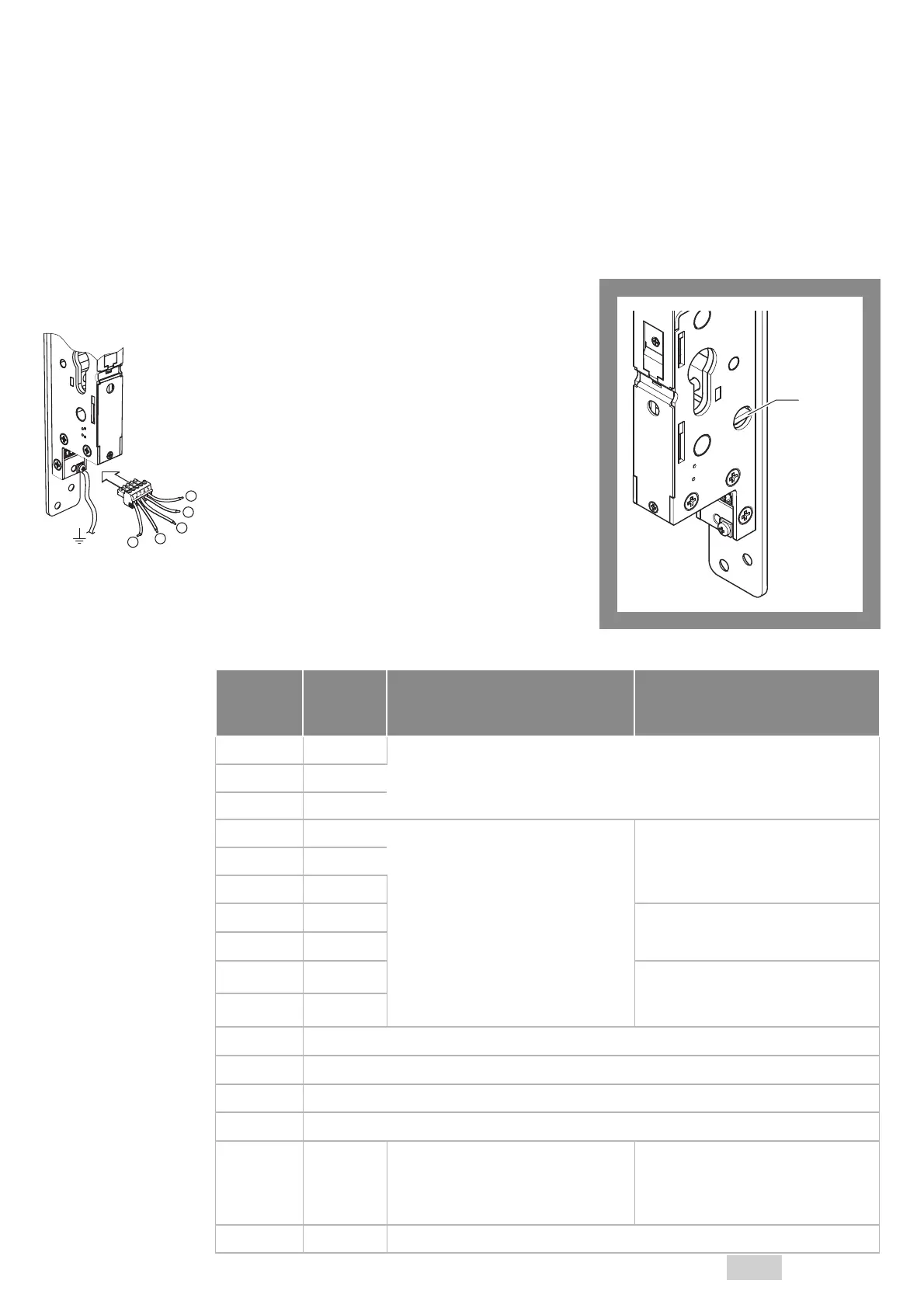

Fig. 3 :
Interruttore a rotazione
1
4
5
3
2
1
Tab. 1 :
Significato delle posizioni
del selettore rotativo
