54
FR
Montage et installation
Raccordement électrique
Affectation des connecteurs
La platine du Technilock
®
L4 présente un bornier de connecteurs compatible avec la série Technilock
®
L3.
1: Terre / Masse Remarque : Potentiel de terre: Pin 1 et 3 doivent être égaux.
2: 24 V CC
3: Commande Remarque : Potentiel de terre: Pin 1 et 3 doivent être égaux.
4: Contact de verrou (avec potentiel, capacité électrique: max. 25 mA)
5: État de la porte (avec potentiel, capacité électrique: max. 25 mA)
Affectation des connecteurs de la platine d‘extension
Platine d’extension avec contacts sans potentiel pour la série Technilock
®
L4 sans fouillot, disponible en
option.
Capacité électrique des contacts 30 V / 0,5 A
Connecteur S1
1 : Terre / Masse
2 : 24 V CC
3 : Commande
4 : libre
5 : libre
Connecteur S2
1: Signal de verrou (IN) (Common)
2: Verrou verrouillé (OUT) (NO)
3: Verrou déverrouillé (OUT) (NC)
4: Signal de porte (IN) (Common)
5: Porte fermée (OUT) (NO)
6: Porte ouverte (OUT) (NC)
Le plan de raccordement présente
l'affectation des signaux de sortie
dans la configuration par défaut.
Le commutateur rotatif («Réglages
du commutateur rotatif», page
49) permet de régler d'autres
signaux de surveillance.

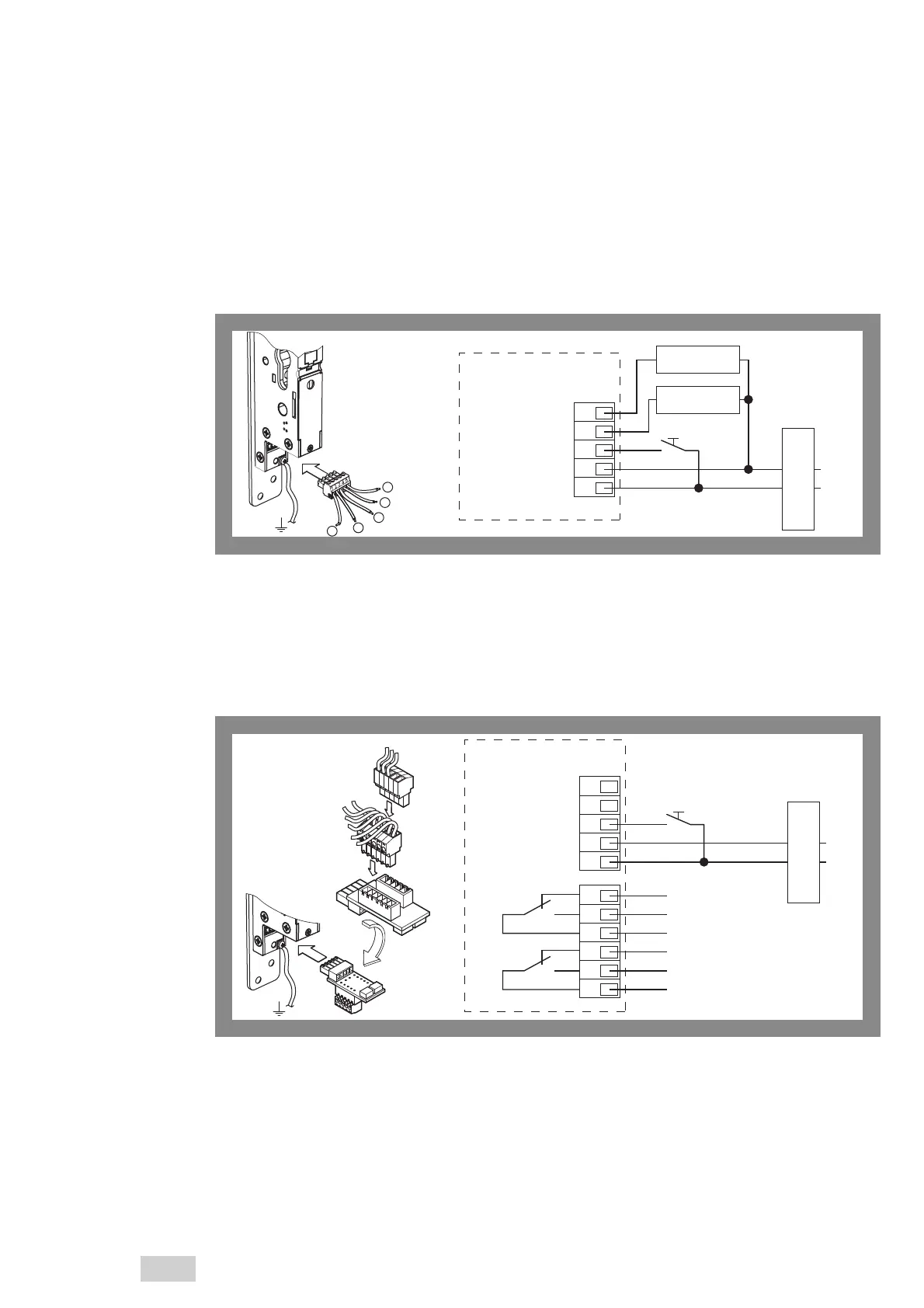

Fig. 6 :
Raccordement électrique
sans platine d‘extension
54321
24V DC
bloc d´alimentation
230V AC
50Hz
4
5
3
2
1
Consommateur
max. 25 mA
Consommateur
max. 25 mA
−
+
Platine électronique
compatible avec le
Technilock
®
L3
5432154321
24V DC
bloc d´alimentation
230V AC
50Hz
1
3
2
1
3
2
4
5
6
6
−
+
Uniquement pour le
Technilock
®
L4 sans
fouillot
Fig. 7 :
Raccordement électrique
avec platine d‘extension
Platine d'extension du
Technilock
®
L4
